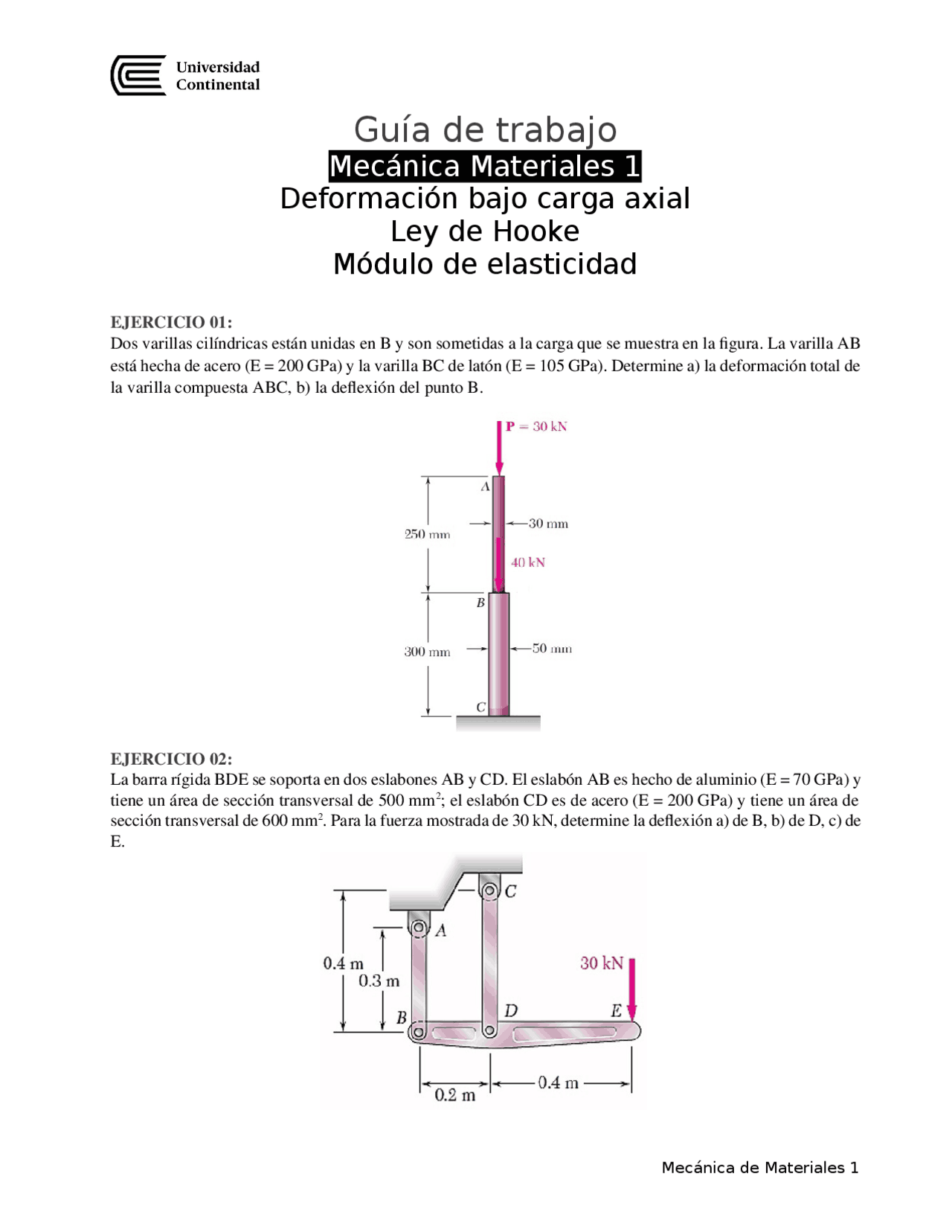

Guía de trabajo
Mecánica Materiales 1
Deformación bajo carga axial
Ley de Hooke
Módulo de elasticidad
EJERCICIO 01:
Dos varillas cilíndricas están unidas en B y son sometidas a la carga que se muestra en la figura. La varilla AB
está hecha de acero (E = 200 GPa) y la varilla BC de latón (E = 105 GPa). Determine a) la deformación total de
la varilla compuesta ABC, b) la deflexión del punto B.
EJERCICIO 02:
La barra rígida BDE se soporta en dos eslabones AB y CD. El eslabón AB es hecho de aluminio (E = 70 GPa) y
tiene un área de sección transversal de 500 mm2; el eslabón CD es de acero (E = 200 GPa) y tiene un área de
sección transversal de 600 mm2. Para la fuerza mostrada de 30 kN, determine la deflexión a) de B, b) de D, c) de
E.
Mecánica de Materiales 1
