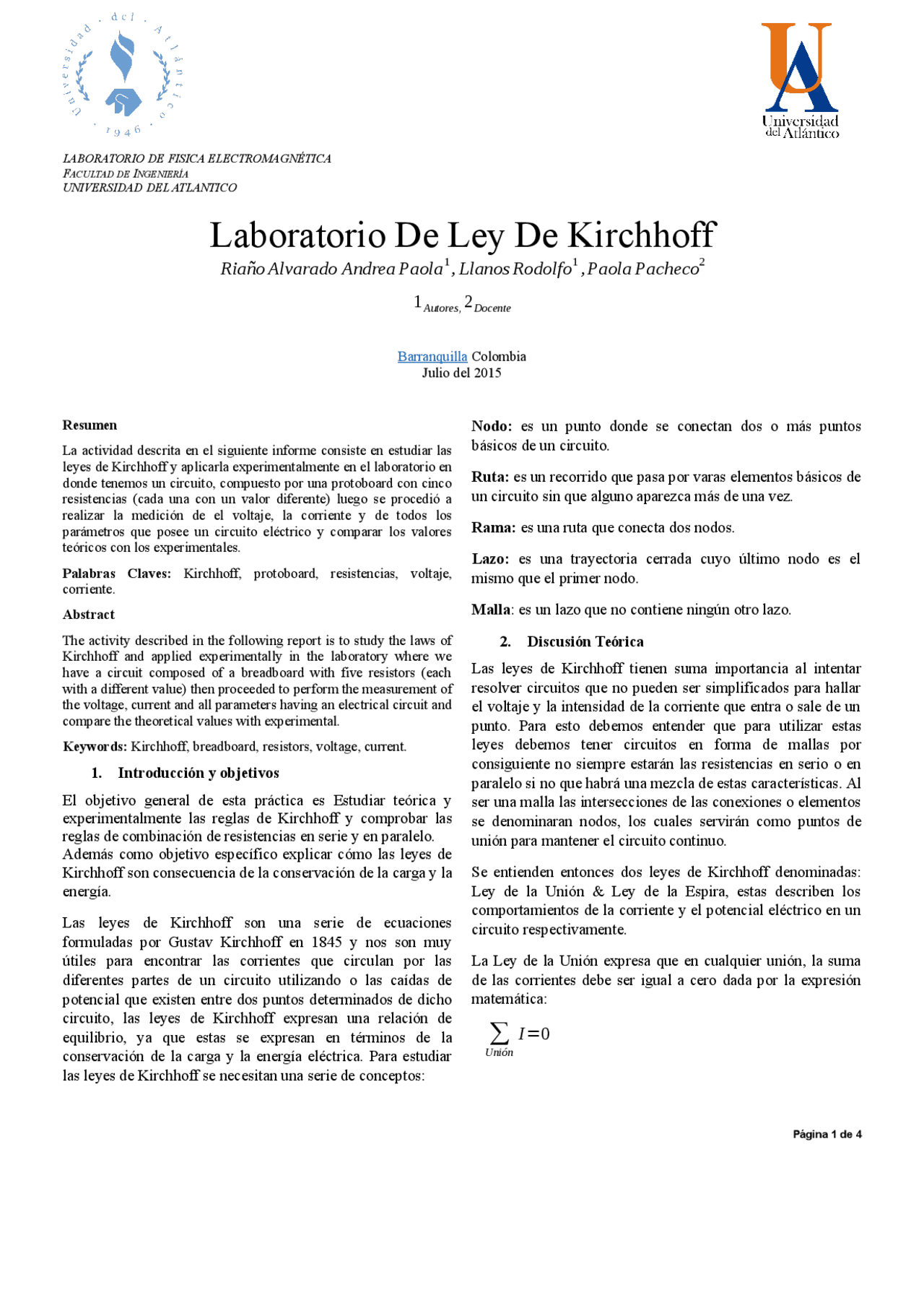

Laboratorio De Ley De Kirchhoff
Riaño Alvarado Andrea Paola1, Llanos Rodolfo 1,Paola Pacheco2
1Autores, 2Docente
Barranquilla Colombia
Julio del 2015
Resumen
La actividad descrita en el siguiente informe consiste en estudiar las
leyes de Kirchhoff y aplicarla experimentalmente en el laboratorio en
donde tenemos un circuito, compuesto por una protoboard con cinco
resistencias (cada una con un valor diferente) luego se procedió a
realizar la medición de el voltaje, la corriente y de todos los
parámetros que posee un circuito eléctrico y comparar los valores
teóricos con los experimentales.
Palabras Claves: Kirchhoff, protoboard, resistencias, voltaje,
corriente.
Abstract
The activity described in the following report is to study the laws of
Kirchhoff and applied experimentally in the laborator y where we
have a circuit composed of a breadboard with five resistors (each
with a different value) then proceeded to perform the measurement of
the voltage, current and all parameters having an electrical circuit and
compare the theoretical values with experimental.
Keywords: Kirchhoff, breadboard, resistors, voltage, current.
1. Introducción y objetivos
El objetivo general de esta práctica es Estudiar teórica y
experimentalmente las reglas de Kirchhoff y comprobar las
reglas de combinación de resistencias en serie y en paralelo.
Además como objetivo específico explicar cómo las leyes de
Kirchhoff son consecuencia de la conservación de la carga y la
energía.
Las leyes de Kirchhoff son una serie de ecuaciones
formuladas por Gustav Kirchhoff en 1845 y nos son muy
útiles para encontrar las corrientes que circulan por las
diferentes partes de un circuito utilizando o las caídas de
potencial que existen entre dos puntos determinados de dicho
circuito, las leyes de Kirchhoff expresan una relación de
equilibrio, ya que estas se expresan en términos de la
conservación de la carga y la energía eléctrica. Para estudiar
las leyes de Kirchhoff se necesitan una serie de conceptos:
Nodo: es un punto donde se conectan dos o más puntos
básicos de un circuito.
Ruta: es un recorrido que pasa por varas elementos básicos de
un circuito sin que alguno aparezca más de una vez.
Rama: es una ruta que conecta dos nodos.
Lazo: es una trayectoria cerrada cuyo último nodo es el
mismo que el primer nodo.
Malla: es un lazo que no contiene ningún otro lazo.
2. Discusión Teórica
Las leyes de Kirchhoff tienen suma importancia al intentar
resolver circuitos que no pueden ser simplificados para hallar
el voltaje y la intensidad de la corriente que entra o sale de un
punto. Para esto debemos entender que para utilizar estas
leyes debemos tener circuitos en forma de mallas por
consiguiente no siempre estarán las resistencias en serio o en
paralelo si no que habrá una mezcla de estas características. Al
ser una malla las intersecciones de las conexiones o elementos
se denominaran nodos, los cuales servirán como puntos de
unión para mantener el circuito continuo.
Se entienden entonces dos leyes de Kirchhoff denominadas:
Ley de la Unión & Ley de la Espira, estas describen los
comportamientos de la corriente y el potencial eléctrico en un
circuito respectivamente.
La Ley de la Unión expresa que en cualquier unión, la suma
de las corrientes debe ser igual a cero dada por la expresión
matemática:
∑
Unión
I=0
