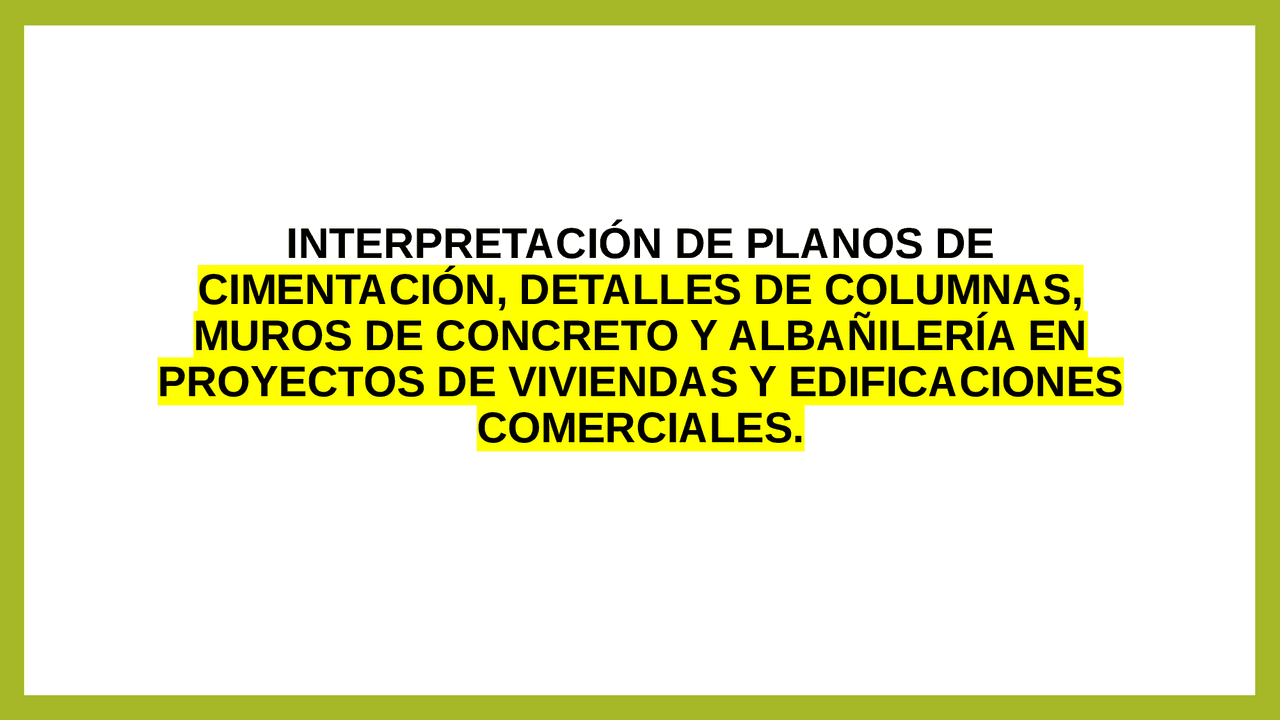

INTERPRETACIÓN DE PLANOS DE

CIMENTACIÓN, DETALLES DE COLUMNAS,

MUROS DE CONCRETO Y ALBAÑILERÍA EN

PROYECTOS DE VIVIENDAS Y EDIFICACIONES

COMERCIALES.

La cimentación es un grupo de elementos estructurales y su misión es transmitir las cargas de la construcción o elementos apoyados a este al suelo distribuyéndolas de forma que no superen su presión admisible ni produzcan cargas zonales. Hay dos tipos principales de cimentación: directas y profundas

La cimentación es la base de la edificación, es donde toda tu

casa se apoyará. A través de la cimentación , todo el

peso que carga tu casa será trasmitido al suelo donde se apoya.

Propósitos:

• Ser suficientemente fuertes para no romper por cortante.
• Resistir esfuerzos de flexión que produce el terreno, para lo cual se - dispondrán armaduras en su cara inferior.
• Adaptar a posibles movimientos del terreno.
• Resistir las agresiones del terreno y del agua y su presión, si las hay

Tipos de Cimientos:

• Cimientos superficiales.
• Cimiento ciclópeo.
• Cimientos de concreto armado.
• Cimentaciones corridas.
• Cimentación por zapatas.
• Cimentación flotante.
• Cimentaciones profundas.
• Cimentación por pilotes.

¿Qué una columna? Una columna es un soporte vertical, de forma alargada, que permite sostener el peso de una estructura. La columna adosada, en cambio, se sitúa de manera yuxtapuesta al resto de los elementos, mientras que la columna embebida aparenta estar incrustada en un muro

¿Cómo trabajan las columnas estructurales? Las columnas son aquellos elementos verticales que soportan fuerzas de compresión y flexión, encargados de transmitir todas las cargas de la estructura a la cimentación; es decir, son uno de los elementos más importantes para el soporte de la estructura, por lo que su construcción requiere especial cuidado.

Columna aislada o exenta: La que se encuentra separada de

un muro o cualquier elemento vertical de la edificación.

Columna adosada: La que está yuxtapuesta a un muro u otro

elemento de la edificación.

Columna embebida: La que aparenta estar parcialmente

incrustada en el muro u otro cuerpo de la construcción.

La columna Clásica Se compone de tres partes: La base: protege a la columna de los golpes que podrían deteriorarla, al mismo tiempo que da una superficie de sustentación mayor. El fuste. El capitel: es necesario para proporcionar una siento capaz de recibir mejor el entablamiento. Las columnas tradicionales se distinguen por su construcción. La columna construida en una sola pieza de material se llama monolítica; cuando está formada por una superposición de discos, cuya altura es superior a su diámetro se llama en trozos, y de tabores si la altura es inferior. Si el interior de la columna es hueco y contiene una escalera de caracol se llama cóclida. En su forma más simple, las columnas son barras prismáticas, rectas y largas, sujetas a cargas axiales de compresión

ELEMENTOS CIMENTACIÓN
