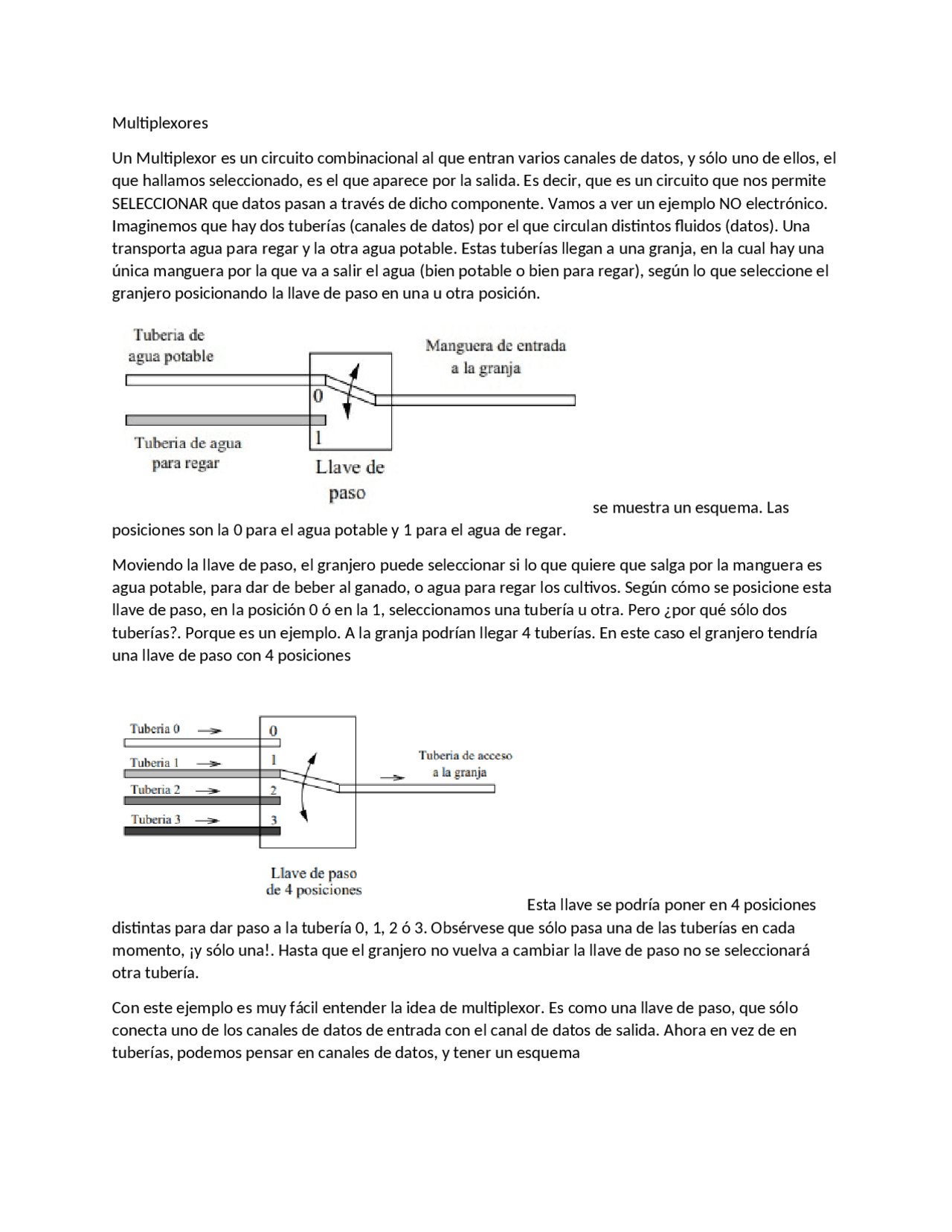

Multiplexores
Un Multiplexor es un circuito combinacional al que entran varios canales de datos, y sólo uno de ellos, el
que hallamos seleccionado, es el que aparece por la salida. Es decir, que es un circuito que nos permite
SELECCIONAR que datos pasan a través de dicho componente. Vamos a ver un ejemplo NO electrónico.
Imaginemos que hay dos tuberías (canales de datos) por el que circulan distintos fluidos (datos). Una
transporta agua para regar y la otra agua potable. Estas tuberías llegan a una granja, en la cual hay una
única manguera por la que va a salir el agua (bien potable o bien para regar), según lo que seleccione el
granjero posicionando la llave de paso en una u otra posición.
se muestra un esquema. Las
posiciones son la 0 para el agua potable y 1 para el agua de regar.
Moviendo la llave de paso, el granjero puede seleccionar si lo que quiere que salga por la manguera es
agua potable, para dar de beber al ganado, o agua para regar los cultivos. Según cómo se posicione esta
llave de paso, en la posición 0 ó en la 1, seleccionamos una tubería u otra. Pero ¿por qué sólo dos
tuberías?. Porque es un ejemplo. A la granja podrían llegar 4 tuberías. En este caso el granjero tendría
una llave de paso con 4 posiciones
Esta llave se podría poner en 4 posiciones
distintas para dar paso a la tubería 0, 1, 2 ó 3. Obsérvese que sólo pasa una de las tuberías en cada
momento, ¡y sólo una!. Hasta que el granjero no vuelva a cambiar la llave de paso no se seleccionará
otra tubería.
Con este ejemplo es muy fácil entender la idea de multiplexor. Es como una llave de paso, que sólo
conecta uno de los canales de datos de entrada con el canal de datos de salida. Ahora en vez de en
tuberías, podemos pensar en canales de datos, y tener un esquema
