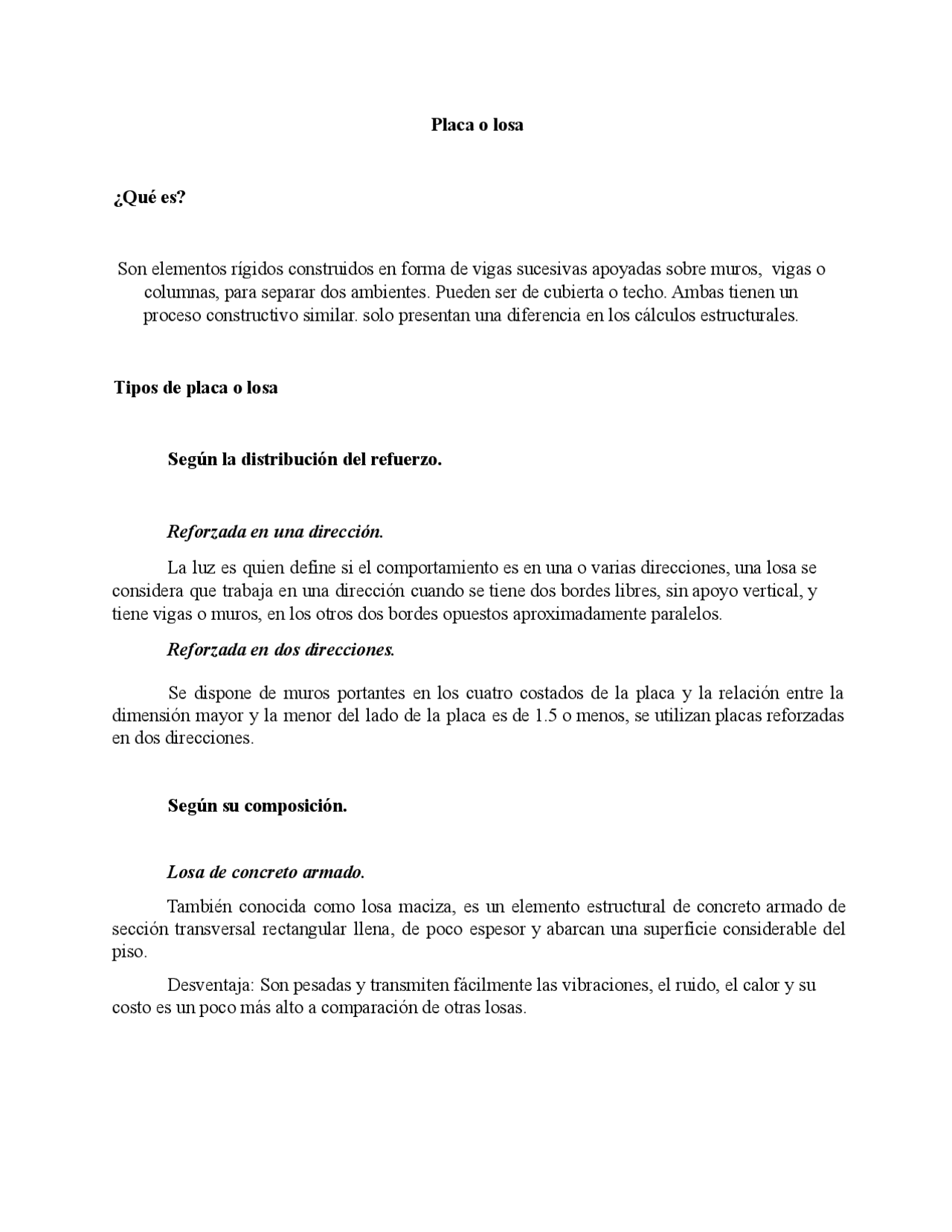

Placa o losa ¿Qué es? Son elementos rígidos construidos en forma de vigas sucesivas apoyadas sobre muros, vigas o columnas, para separar dos ambientes. Pueden ser de cubierta o techo. Ambas tienen un proceso constructivo similar. solo presentan una diferencia en los cálculos estructurales. Tipos de placa o losa Según la distribución del refuerzo. Reforzada en una dirección. La luz es quien define si el comportamiento es en una o varias direcciones, una losa se considera que trabaja en una dirección cuando se tiene dos bordes libres, sin apoyo vertical, y tiene vigas o muros, en los otros dos bordes opuestos aproximadamente paralelos. Reforzada en dos direcciones. Se dispone de muros portantes en los cuatro costados de la placa y la relación entre la dimensión mayor y la menor del lado de la placa es de 1.5 o menos, se utilizan placas reforzadas en dos direcciones. Según su composición. Losa de concreto armado. También conocida como losa maciza, es un elemento estructural de concreto armado de sección transversal rectangular llena, de poco espesor y abarcan una superficie considerable del piso. Desventaja: Son pesadas y transmiten fácilmente las vibraciones, el ruido, el calor y su costo es un poco más alto a comparación de otras losas.
Ventaja: Soporta mayor peso que cualquiera de las otras losas. Danna Alejandra Barreto Rodriguez – 1103609 Pueden ser: o Armadas en un sentido, si la losa se apoya en dos lados opuestos. o Armada en dos sentidos, si se apoya en los cuatro lados. Losa Nervada. También conocida como sistema de losa con casetón o losa aligerada, están compuestas por vigas longitudinales y transversales a modo de nervios, de gran rigidez, que enlazan los pies de los pilares. Estas losas se construyen para estructuras de cargas desequilibradas, las vigas de unión de los pilares se calculan como zapatas continuas bidireccionales. Existen algunos tipos de losas nervadas como: Losa Reticulada (dos Direcciones). Se constituye de pequeñas vigas en ambos sentidos que al entrecruzarse forman una especie de retícula construidas de concreto reforzado, son más livianas gracias a la base de bloques de espuma de poliestireno, llamados casetones, y una capa de compresión en la parte superior de la losa que tiene como función absorber y distribuir los esfuerzos sobre la losa, luego, esta capa se refuerza con malla electro soldada, cuya única función es evitar que esta capa se agriete por la dilatación y contracción del concreto originada por los cambios de temperatura. Ventaja: Nos permite salvar claros muy grandes en comparación a una losa maciza tradicional, por lo cual es eficiente en edificios donde se necesiten salvar claros muy grandes entre apoyos de losas. Losas aligeradas a base de vigueta y bovedilla (una dirección). Aquí las vigas se colocan en un solo sentido, no se forman retículas, el aligerado es de espuma de poliestireno, las cuales se conocen con el nombre de bovedillas, tienen una ceja para apoyarse de las viguetas, las cuales son prefabricadas y pueden venir coladas completamente. Ventaja: Son auto soportables, únicamente requieren de un apuntalamiento al centro de los
Más pesadas Más livianas Ocupan gran parte del espacio Salvar claros más grandes Son costosas No son tana costosas Puede ser de dos apoyos También va en do direcciones Danna Alejandra Barreto Rodriguez – 1103609 Conclusión Desde mi punto de vista, cada tipo de losa tiene sus ventajas y desventajas, pero por economía, rapidez de construcción, peso de la estructura y facilidad de manejo para mi la mejor opción son las losas reticuladas, que no solo nos permiten crear grandes espacios de luz, hablando estéticamente, si no, que también facilitan el proceso constructivo. Bibliografía
- Recuperado de: https://es.scribd.com/doc/49727705/Comparacion-Losa-Tradicional-y
Vigueta-y-Bobedilla
- Recuperado de: https://es.slideshare.net/victoriarivas22/sistemas-estructurales-losas
- Recuperado de: https://construyendo.co/losas/tipos.php
