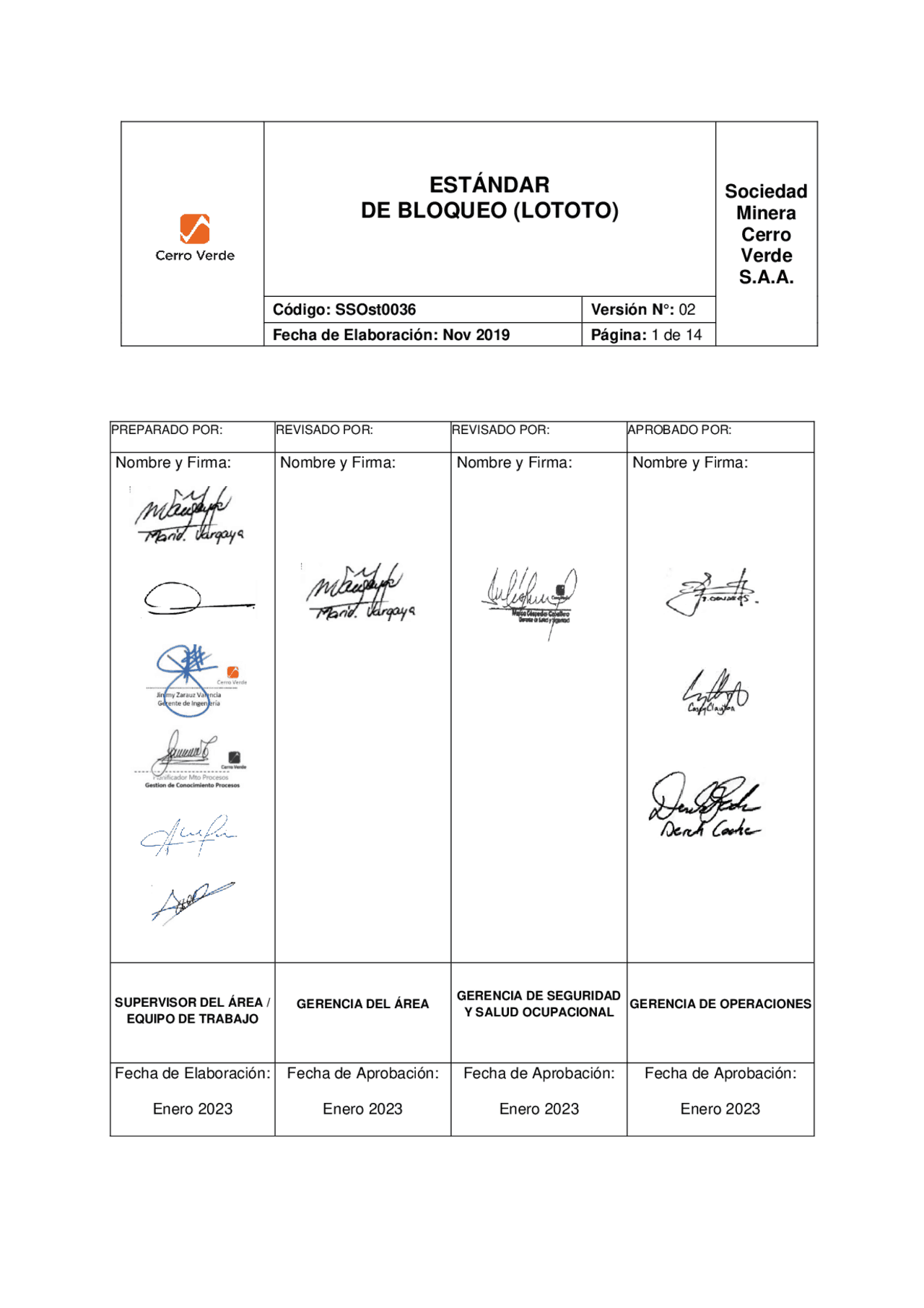

ESTÁNDAR
DE BLOQUEO (LOTOTO)
Sociedad
Minera
Cerro
Verde
S.A.A.
Código: SSOst0036 Versión N°: 02 Fecha de Elaboración: Nov 2019 Página: 1 de 14 PREPARADO POR: REVISADO POR: REVISADO POR: APROBADO POR: Nombre y Firma: Nombre y Firma: Nombre y Firma: Nombre y Firma: SUPERVISOR DEL ÁREA / EQUIPO DE TRABAJO GERENCIA DEL ÁREA GERENCIA DE SEGURIDAD Y SALUD OCUPACIONAL GERENCIA DE OPERACIONES Fecha de Elaboración: Enero 2023 Fecha de Aprobación: Enero 2023 Fecha de Aprobación: Enero 2023 Fecha de Aprobación: Enero 2023
El usuario es responsable de verificar, previo a su uso, la vigencia del presente documento en el Servidor de SMCV. Página^2 de^14
1. OBJETIVO
Bloquear las energías peligrosas para la ejecución segura de actividades donde la energización o la liberación de energía sin control puedan causar un incidente.
2. ALCANCE Este estándar es aplicable cuando se interactúa con cualquier forma de energía que incluye, pero no se limita a: mecánica, neumática, hidráulica, química, eléctrica, térmica, nuclear, electromagnética, cinética, potencial, gravitacional, atmosférica residual o almacenada o una combinación de éstas. Este estándar es de cumplimiento obligatorio por todo el personal de SMCV, proveedores y contratistas que ejecuten algun trabajo dentro de las instalaciones de la empresa. Este estándar no aplica cuando se intervienen herramientas y equipos portátiles. En caso de tener una emergencia declarada se debe atender de acuerdo con lo indicado en el Plan de Preparación y Respuesta a Emergencia. 3. REFERENCIAS LEGALES U OTRAS NORMAS - DS 024-2016 EM Reglamento de Seguridad y Salud Ocupacional en Minería - DS 023-2017 EM Reglamento de Seguridad y Salud Ocupacional en Minería - RM- 111 - 2013 - EM Reglamento de Seguridad y Salud en el Trabajo para actividades eléctricas. - NFPA 70E: 2018 – Seguridad eléctrica en Lugares de Trabajo. - OSHA 29CFR 1910.147 – Control de energía peligrosa Bloqueo/Tarjeteo/Prueba. - Politica FCX-HS03 Seguridad Eléctrica - Politica FCX- 04 Bloqueo/Tarjeteo/Prueba (LOTOTO) (Control de Fuentes de Energía Peligrosa) 4. DEFINICIONES Y ABREVIATURAS 4.1 Bloqueo simple: Se ejecuta colocando la tarjeta y candado personal en el dispositivo de bloqueo directamente instalado en el dispositivo de aislamiento. 4.2 Bloqueo grupal: Se ejecuta colocando la tarjeta y candado personal en una caja de bloqueo grupal. 4.3 Dispositivo de aislamiento: Dispositivo mecánico que interrumpe el flujo de energía, por ejemplo: seccionadores, interruptores, válvulas o cualquier dispositivo adecuado para interrumpir el flujo de la energía. En casos donde los dispositivos de aislamiento de energía no están disponibles, se debe usar otro control efectivo (guardas, puertas, tapas, etc.) al cual se le pueda aplicar efectivamente el LOTOTO. 4.4 Dispositivo de bloqueo : Dispositivo mecánico que es usado para impedir la operación del dispositivo de aislamiento (Pinza, cadena, lazo u otros). Este dispositivo permite instalar candados de bloqueo en él. 4.5 Herramientas y equipos portátiles : Son herramientas y equipos que funcionan con un tipo de energía (Eléctrica, neumática, hidráulica, etc.) que son conectados a través de un cordón, enchufe, manguera y que por su diseño permiten que se les pueda desplazar de un lugar a otro fácilmente. Para este tipo de equipos la exposición a peligros de energización o partida inesperada del equipo está controlada por la desconexión del equipo de la fuente de energía manteniendo el enchufe, No son dispositivos de aislamiento los dispositivos de control como: botoneras de parada de emergencia, selectores, sistemas de supervisión (PCs, DCS, PLC) y otros.
El usuario es responsable de verificar, previo a su uso, la vigencia del presente documento en el Servidor de SMCV. Página^4 de^14
5. 3 Supervisor Senior - Revisar y aprobar Plan de bloqueo. - Coordinar con otras áreas cuando haya interferencias en el proceso de bloqueo (Trabajos en paralelo, trabajos en serie, etc.) - Brindar los recursos para el cumplimiento del presente estándar. 5. 4 Supervisor - Definir la aplicación de bloqueo simple o grupal. - Designar a los Coordinadores de Bloqueo de Energía (CBE) de su área. - Cuando se requiera el apoyo de un CBE de otra área, el supervisor debe encargarse de realizar una capacitación presencial previa en los puntos de bloqueo de el (los) equipo(s), sistema(s) para el trabajo específico, el tiempo de capacitación será como mínimo de 5 horas, este tiempo puede ser mayor de acuerdo con la complejidad del bloqueo u otras consideraciones que tenga en cuenta el supervisor. Se deberá tener un registro de la capacitación brindada. - Para bloqueo simple designa al Personal Autorizado que lidera el bloqueo. - Es responsable que su personal este acreditado en CBE y Lototo. - Elaborar el plan de bloqueo junto con el o los CBEs asignados al trabajo. - Difundir el plan de bloqueo al equipo de trabajo. 5. 5 Coordinador de Bloqueo de Energía (CBE): - Tener responsabilidad por el cumplimiento del proceso de bloqueo. - Para ser considerado como CBE, el personal debe tener una antigüedad mínima de un año de experiencia en el área de trabajo y estar acreditado. - Liderar la identificación de las fuentes de energía, los puntos de bloqueo; para ello debe utilizar PETS, ATS, IPERC continuo, planos unifilares actualizados, etc. - Elaborar el plan de bloqueo con el equipo de trabajo cuando corresponda. - Revisar y aplicar el Plan de bloqueo antes de la ejecución del trabajo (En caso aplique). - Definir la necesidad de Personal Calificado en función de las energías identificadas. - Bloquea todas las fuentes de energía peligrosas utilizando los candados y tarjetas de CBE luego del aislamiento. - Para que personal de empresas contratistas sea CBE, debe existir una lista validada por el Gerente General de su empresa y por el Gerente General del área de SMCV. - Gestionar los dispositivos de bloqueo (Cajas, lazos, etc.), en el caso de bloqueos en salas eléctricas los dispositivos de bloqueo deben ser instalados por personal electricista. - En el proceso de ejecución deberá realizar la prueba de arranque junto con el supervisor o líder de la tarea. (Personal Autorizado). - Planificar el proceso de bloqueo con el equipo de trabajo. 5. 6 Personal Calificado - Tener vigente el curso de Lototo. - Debe seguir procedimientos seguros para el aislamiento y la liberación de energía (Drenaje). - Responsable de verificar la efectividad del aislamiento de energía. - Para que personal de empresas contratistas sea Personal Calificado, debe existir una lista validada por el Gerente General de su empresa y por el Gerente General del área de SMCV, este deberá ser actualizado anualmente o cuando se requiera. 5. 7 Personal Autorizado: - Tener vigente el curso de Lototo. - Persona(s) que bloquea un equipo o sistema para realizar un trabajo (Inspección, mantenimiento, etc.)
El usuario es responsable de verificar, previo a su uso, la vigencia del presente documento en el Servidor de SMCV. Página^5 de^14
- El líder de Personal Autorizado o supervisor de la tarea debe realizar la prueba de arranque junto con el CBE y firmar el formato de CBE.
- Realiza trabajos en el equipo que está bloqueado o en la zona de influencia del equipo bloqueado (Se entiende zona de influencia como aquella en la que hay exposición a riesgos asociados al funcionamiento de un equipo).
- Ser responsable de la custodia de la llave de su candado personal durante la ejecución del trabajo.
- Cuando Personal Autorizado se une a un bloqueo grupal, debe ponerse en contacto personalmente con el CBE para confirmar que el equipo está aislado y ha sido verificado/probado, leer y comprender el formato CBE y colocar su candado y tarjeta personal al dispositivo de bloqueo grupal. El líder de este equipo de trabajo debe firmar el formato de CBE.
- En el bloqueo simple debe asegurar que el equipo este en condiciones seguras antes de retirar su candado y tarjeta personal del dispositivo de bloqueo. 5. 8 Personal Afectado:
- Persona que opera o tiene a su cargo el equipo en el que se va a ejecutar un trabajo.
- Autoriza la detención y aislamiento del equipo o sistema que se desea intervenir.
- Detiene los equipos a intervenir.
- Realiza la prueba de arranque del equipo bajo su responsabilidad solicitada por el CBE o Personal Autorizado. 6. ESPECIFICACIONES DEL ESTÁNDAR 6.1 CONTROLES CRÍTICOS N° Control crítico Preguntas de verificación 1 Identificar todas las fuentes de energía de los equipos o sistemas a intervenir.
- ¿Se han revisado planos, diagramas unifilares, esquemas, etc. para identificar todas las fuentes de energía de los equipos o sistemas a intervenir?
- ¿Los puntos de bloqueo identificados han sido consignados en el IPERC Continuo y en el formato de CBE (En caso aplique)? 2 Aislar correctamente las fuentes de energía identificadas.
- ¿Los dispositivos de aislamiento (Válvulas, seccionadores, etc.) identificados aíslan efectivamente el flujo de energía del sistema o equipo a intervenir? 3 Bloquear las fuentes de energía identificadas.
- ¿El dispositivo de bloqueo (Pinza, cadena, lazo) ha sido colocado correctamente sobre el dispositivo de aislamiento?
- ¿Todo el personal involucrado en la tarea ha colocado su candado personal en el dispositivo de bloqueo?
El usuario es responsable de verificar, previo a su uso, la vigencia del presente documento en el Servidor de SMCV. Página^7 de^14 SMCV, nombre del equipo bloqueado, actividad que se esta ejecutando, fecha. Ver anexo 0 1.
- Las tarjetas del Señor Tierra deberán ser estandarizadas y con características similares a la tarjeta de CBE. (Ver anexo 01 ). 8.3 Candados y Tarjetas Fuera de Servicio
- Los candados y tarjetas Fuera de Servicio no pueden ser utilizados como bloqueo personal.
- Las llaves de los candados y tarjetas Fuera de Servicio deben ser administrados por el supervisor del área.
- Se utiliza para proteger a las personas, máquinas y los equipos de daños debidos a arranques accidentales o cuando el equipo presenta una condición insegura (por ejemplo: falta de guardas, fallas en el equipo, etc.). Para su aplicación se puede usar un candado de bloqueo de llave única, la llave queda en control del supervisor que figura en la tarjeta.
- Las tarjetas deben indicar “FUERA DE SERVICIO”. Ver anexo 0 1.
8.4 Cajas de bloqueo
- Las cajas de bloqueo deben estar identificadas y codificadas por el área, deben ser resistentes a condiciones adversas.
- Deben ser de color rojo, cumplir las condiciones seguras para evitar la pérdida o extracción de las llaves cuando estén cerradas.
- De ser necesario se instalarán estaciones fijas de bloqueo las cuales serán identificadas, estas deberán estar ubicadas en la zona más cercana al equipo que se necesita bloquear.
- En caso no sea posible instalar este tipo de estaciones, el grupo de trabajo debe definir un lugar fijo donde quedará ubicada la caja de bloqueo grupal durante la ejecución del trabajo. 9. PROCESO DE BLOQUEO (LOTOTO) 9.1 PLANIFICACIÓN DE BLOQUEO
- La planificación del bloqueo es un paso muy importante, por lo tanto, el supervisor de la tarea definirá la asignación del responsable para cada bloqueo, además si aplica bloqueo simple o bloqueo grupal, considerando para el bloqueo grupal las siguientes recomendaciones: a) Cantidad de puntos de bloqueo y energías a bloquear. b) Cantidad de personal autorizado involucrado. c) Cuando la actividad o tarea va a tomar más de un turno y se necesita relevo.
- Cuando las actividades son complejas o muchas actividades se ejecutan al mismo tiempo, por ejemplo, paradas de planta, el supervisor junto con el CBE son responsables de la elaboración de un plan de bloqueo escrito el cual deberá ser difundido a todo el personal involucrado. El supervisor senior deberá revisar y aprobar este plan.
- Para el caso de bloqueo simple el personal autorizado se será responsable de la identificación de fuentes de energía, preparación de dispositivos y accesorios de bloqueo y ejecución del bloqueo. Esta prohibido usar la tarjeta “Fuera de Servicio” para el proceso de bloqueo (Bloqueo Simple o Bloqueo Grupal)
El usuario es responsable de verificar, previo a su uso, la vigencia del presente documento en el Servidor de SMCV. Página^8 de^14
- Para el caso de bloqueo grupal el CBE será responsable de la identificación de fuentes de energía, preparación de dispositivos y accesorios de bloqueo, documentación y ejecución del bloqueo. 9.2 EJECUCIÓN DE BLOQUEO SIMPLE 9.2.1 Notificar y coordinar:
- El Personal Autorizado coordina la detención del equipo con el Personal Afectado y también coordina la participación del Personal Calificado en el proceso.
- En el caso de trabajos de empresas contratistas, el bloqueo simple lo lidera el personal autorizado de SMCV responsable del servicio, quien coordina con el Personal Calificado y Personal Afectado.
- Si es que el Personal Autorizado de las empresas contratistas ha sido validado como Personal Calificado, también podría liderar un bloqueo simple. 9.2.2 Aislar fuentes de energía:
- El Personal Calificado solicita la detención del equipo y el aislamiento de energia al Personal Afectado.
- El Personal Afectado confirma la detención del equipo y autoriza el aislamiento de energía.
- El Personal Calificado procede a aislar la fuente de energía, luego en presencia del personal autorizado indica el punto donde se debe instalar el dispositivo de bloqueo, el cual debe ser verificado y validado por el autorizado. 9.2.3 Colocación de dispositivo de bloqueo:
- El Personal Autorizado coloca el dispositivo de bloqueo en el dispositivo de aislamiento.
- Para el caso de bloqueos eléctricos en salas eléctricas el Personal Calificado deberá instalar las pinzas que se colocarán en el dispositivo de aislamiento. 9.2.4 Bloqueo de Personal Autorizado:
- Personal Autorizado coloca su candado de bloqueo y tarjeta personal en el dispositivo de bloqueo. 9.2.5 Ejecutar prueba de arranque / Verificación de cero energia:
- El Personal Autorizado coordina y verifica las pruebas de arranque con el Personal Afectado. Para el caso de empresas contratistas la prueba de arranque la coordina el personal de SMCV que lideró el bloqueo, salvo el contratista sea Personal Calificado.
- Para el caso de equipos que no estén enlazados al sistema de control (sistema DCs) la prueba de arranque será realizada localmente por el Personal Autorizado en coordinación con el Personal Calificado.
- Para la verificación de cero energías se debe seguir los procedimientos específicos de cada tarea, para el caso de verificación de ausencia de energía eléctrica se deberá seguir lo indicado en el SSOst0030 Estandar General de Seguridad Eléctrica. 9.2.6 Drenar o disipar energía remanente (En caso aplique):
- El Personal Autorizado coordina y verifica el drenaje de energía con el Personal Calificado. El personal de las empresas contratistas podría realizar el drenaje o disipación de energía con la autorización del supervisor de SMCV, contando con sus procedimientos específicos.
El usuario es responsable de verificar, previo a su uso, la vigencia del presente documento en el Servidor de SMCV. Página^10 de^14 9.3.4 Ejecutar prueba de arranque / Verificación de cero energías:
- El CBE con la caja de bloqueo se reúne con el Líder de Personal Autorizado y en conjunto deberán realizar la prueba de arranque coordinando con el Personal Afectado. El Líder de Personal Autorizado confirma este testeo firmando el formato de CBE.
- Para la verificación de cero energías se debe seguir los procedimientos específicos de cada tarea, para el caso de verificación de ausencia de energía eléctrica se deberá seguir lo indicado en el SSOst0030_Estandar General de Seguridad Eléctrica.
- Nunca deberá ejecutarse una prueba de arranque si se encuentra personal interactuando con el equipo o sistema a probar (Equipo Bloqueado).
- Para el caso de equipos que no estén enlazados al sistema de control (sistema DCs) la prueba de arranque será realizada localmente por el CBE en coordinación con el Personal Calificado o Personal Afectado. 9.3.5 Drenar o disipar energía remanente (En caso aplique):
- El CBE coordina y verifica el drenaje de energía con el Personal Calificado.
- El personal de las empresas contratistas podría apoyar en el drenaje o disipación de energía en coordinación con Personal Calificado y contando con sus procedimientos específicos. 9.3.6 Colocar candado y tarjeta personal:
- El Personal Autorizado coloca su candado y tarjeta personal en la caja de bloqueo grupal, siguiendo las indicaciones del CBE.
- En caso el CBE participe en la tarea también deberá colocar su tarjeta y candado de bloqueo personal. 9.3.7 Consideraciones especiales.
- Cuando otra persona o grupo de trabajo distinto al que ejecuta la tarea o de otra especialidad, requieran bloquear en una caja de bloqueo ya armada deberán solicitar autorización al CBE que figura en el formato, el CBE deberá acercarse y personalmente autorizará al grupo de trabajo que necesita bloquear en esa caja, el supervisor o líder del grupo de trabajo nuevo deberá verificar que los puntos de bloqueo sean los correctos para ejecutar su trabajo y firmará el formato CBE en señal de conformidad.
- Para procesos de bloqueo complejos pueden ser necesarios múltiples CBEs, cada CBE deberá llenar su tarjeta CBE y formato de CBE, los formatos de CBE tendrán un número correlativo.
- Si se desea agregar llaves a una caja de bloqueo ya armada se deberá desarmar la caja, luego el CBE deberá agregar las nuevas llaves de los nuevos puntos de bloqueo aislados y a partir de ahí cumplir con todo el proceso de bloqueo. Para bloqueos de sistemas o equipos especiales se podría considerar la elaboración de un PETS específico de bloqueo o agregar algunas consideraciones al PETS de la tarea.
- Si se requiere liberar y energizar algunos puntos de bloqueo de una caja ya armada, se debe generar otro formato de CBE contemplando los puntos de bloqueo que quedaron bloqueados en la caja. El CBE debe asegurar la comunicación a todo el equipo de trabajo e involucrados en la zona de trabajo.
- En el caso de tener que hacer pruebas en los equipos, por ejemplo, giro del molino, desplazamiento de las telas en los filtros Larox, cada vez que se desarma la caja de bloqueo, el CBE deberá verificar con el formato de CBE que las llaves de los puntos de bloqueo que se retiraron sean colocadas otra vez dentro de la caja. Si se identifica alguna modificación se
El usuario es responsable de verificar, previo a su uso, la vigencia del presente documento en el Servidor de SMCV. Página^11 de^14 deberá completar otro formato de CBE y se cerrará la caja con el candado y la tarjeta del CBE que esta de turno.
- En caso de encontrar un punto ya bloqueado, el nombre del Personal Calificado que está verificando este segundo aislamiento deberá ir en el formato de CBE en la columna correspondiente.
- Si se pierde o deteriora el formato de CBE, el CBE que está en ese turno deberá detener la tarea y completar un formato nuevo.
- El CBE de un área puede realizar una caja grupal para otra área, cumpliendo con lo indicado en el presente estándar y previa coordinación de la supervisión encargada de los trabajos. 9.4 RELEVO DE CBE
- El CBE saliente y entrante deben relevarse los detalles del trabajo y el bloqueo.
- El CBE entrante podría verificar durante su turno los puntos de bloqueo a su cargo.
- Cuando no sea factible que el CBE saliente le entregue la llave y el formato de CBE al CBE entrante, esta llave junto con el formato deberá ser entregados al supervisor o líder a cargo,
- detallando el trabajo pendiente y el bloqueo de los equipos. El supervisor entregará la llave y formato al CBE entrante detallando el trabajo pendiente y los puntos de bloqueo aislados.
- El CBE entrante agregará su información al formato de CBE en los campos necesarios.
- Ningun Personal Autorizado nuevo deberá colocar su candado en la caja de bloqueo hasta que se complete el relevo de CBE.
- El Personal Autorizado que bloqueó el equipo, continuará con su labor mientras el relevo de CBE este en proceso (p.e. personas que continúan el trabajo en sobretiempo).
- La transferencia entre CBEs puede realizarse al final del turno o a medio turno, si es que existe la necesidad (p.e. reubicación de personal a otro trabajo) cumpliendo con lo especificado en este estándar.
- Si es posible realizar un relevo entre CBEs de distintas áreas o especialidades, contemplando todos los pasos del relevo. 9.5 RESTAURACIÓN DE ENERGIA 9.5.1 Inspeccionar el área
- El Personal Autorizado de SMCV deberá realizar un recorrido alrededor del equipo o sistema para verificar el orden y limpieza, presencia de personas, herramientas y otros materiales que interfieran con el arranque.
- El Personal Autorizado de SMCV debe asegurar que se hayan reinstalado los protectores/guardas y otros dispositivos de seguridad de los equipos antes del arranque.
- El Personal Autorizado de SMCV o CBE coordina con el Personal Calificado para retirar sus candados del dispositivo de aislamiento. 9.5.2 Notificar
- El Personal Autorizado de SMCV o CBE notifica al Personal Afectado que el equipo quedó desbloqueado.
- Personal Calificado restaura la energía de acuerdo con los procedimientos establecidos y comunica al Personal Afectado. 9.6 CORTE DE CANDADO:
El usuario es responsable de verificar, previo a su uso, la vigencia del presente documento en el Servidor de SMCV. Página^13 de^14
- Si es necesario reiniciar el proceso de bloqueo para contirnuar con los trabajos. 10. CAPACITACIÓN
- Capacitación en el Estándar de Bloqueo anual.
- Capacitación de CBE anual. 11. EXCEPCIONES
- NA 12. REGISTROS, CONTROLES Y DOCUMENTACIÓN Nombre del Registro Responsable del Control Tiempo Mínimo de Conservación Lista de personal calificado y CBE para la realización de Bloqueos Superintendentes de Área Empresas Contratistas 1 año Formato de Coordinador de Bloqueo de Energías (CBE) Superintendentes de Área Empresas Contratistas 1 año Formato de Corte de candado. Supervisor del área Administrador de Contratos (Sólo para Contratistas) 1 año 13. ANEXOS Y FORMATOS
13.1 Anexos
13.2 Formatos
- Formato N° 1 : Lista de personal calificado y CBE para la realización de Bloqueos
- Formato N°2 : Formato de Coordinador de Bloqueo de Energía (CBE)
- Formato N° 3 : Formato de Corte de candado. 14. REVISIÓN (CONTROL DE CAMBIOS) Versión Revisión / Modificación(s) Fecha 01 Este documento reemplaza al SGIpr0015_Procedimiento General de Bloqueo_v Nov- 2019 02 Se actualiza todo el documento,
- Se incluyen nuevas definiciones: Herramientas y equipos portátiles, Líder de Personal Autorizado, LOTOTO, Personal Calificado, Personal Afectado, Personal Autorizado, Puntos de bloqueo, Plan de bloqueo, Tarjeta fuera de servicio, Tarjeta personal de bloqueo, Tarjeta de CBE, Tarjeta Señor Tierra.
- Se modifican las responsabilidades de: Superintendente del área, Supervisor, Coordinador de Bloqueo de Energías (CBE), Personal Calificado, Personal Autorizado, Personal Afectado. Ene- 2023
El usuario es responsable de verificar, previo a su uso, la vigencia del presente documento en el Servidor de SMCV. Página^14 de^14
- Se incluyen responsabilidades de Supervisor Senior, Superintendente y Gerente de Area.
- Se modifican los controles críticos, se incluyen preguntas de verificación.
- Se modifica el item Candados y Tarjetas.
- Se actualiza el item 9. Proceso de Bloqueo, Planificación, Ejecución.Bloqueo Simple, Bloqueo Grupal, Relevo de CBE.
- Se actualiza el 9 .5. Restauración de Energía.
- Se modifica el 9 .6. Corte de candado
- Se elabora el Anexo N°1: Tarjetas.
- Se elabora el Formato N°1: Lista de Personal calificado y CBE para la realización de bloqueos.
- Se modifica el Formato N°2: Formato de Coordinador de Bloqueo de Energía (CBE) y Formato N° 3 : Formato de Corte de Candado.
