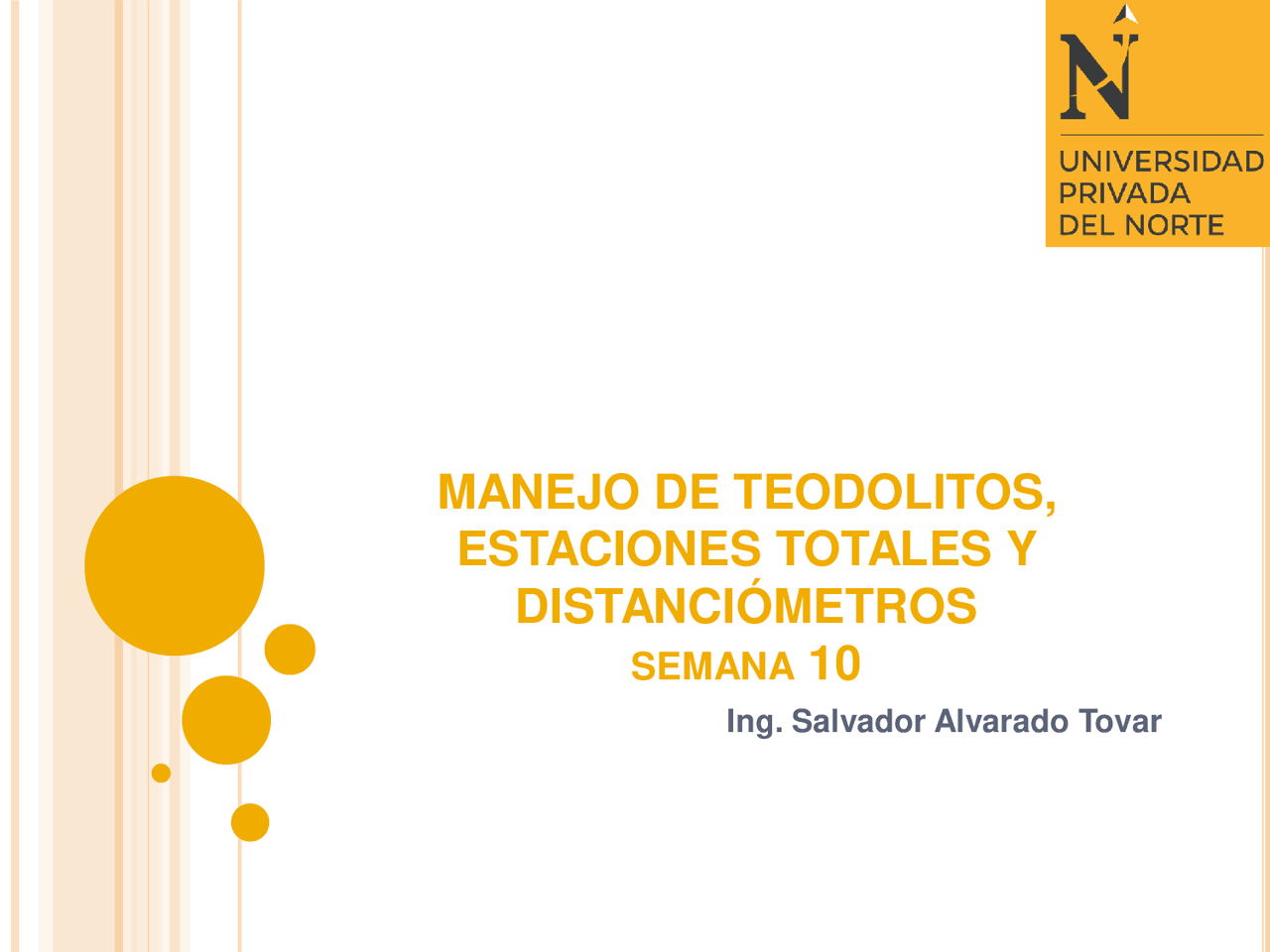

MANEJO DE TEODOLITOS,

ESTACIONES TOTALES Y

DISTANCIÓMETROS

SEMANA 10

Ing. Salvador Alvarado Tovar

CONTENIDO  Definición teodolitos  Principales modelos de teodolitos – descripción de características.  Descripción de uso de un teodolito  Definición diastimómetro  Principales modelos de distanciómetro.  Descripción de uso de distanciómetro.  Definición estaciones totales  Principales modelos de estaciones totales– descripción de características.  Descripción de uso de estaciones totales

TEODOLITO

El teodolito es un instrumento de medición mecánico-óptico que se utiliza para obtener ángulos verticales y horizontales, en la mayoría de los casos, ámbito en el cual tiene una precisión elevada DEFINICIÓN TEODOLITO

Teodolitos repetidores Estos han sido fabricados para la acumulación de medidas sucesivas de un mismo ángulo horizontal en el limbo, pudiendo así dividir el ángulo acumulado y el número de mediciones. Teodolitos reiteradores Llamados también direccionales, los teodolitos reiteradores tienen la particularidad de poseer un limbo fijo y sólo se puede mover la alidada..

Teodolito - brújula

• Como dice su nombre, tiene incorporado una brújula de características especiales, este tiene una brújula imantada con la misma dirección al círculo horizontal.
• Sobre el diámetro 0 a 180 grados de gran precisión. Teodolito electrónico Es la versión del teodolito óptico, con la incorporación de electrónica para hacer las lecturas del círculo vertical y horizontal, desplegando los ángulos en una pantalla eliminando errores de apreciación, es más simple en su uso, y por requerir menos piezas es más simple su fabricación y en algunos casos su calibración.

1 - Base o plataforma nivelante 2 - Tornillos nivelantes 3 - Círculo vertical graduado. (limbo vertical) 4 - Círculo horizontal graduado (limbo horizontal) 5 - Micrómetro 6 - Anteojo 7 - Tornillo de enfoque del objetivo 8 - Piñón 9 - Ocular ( con enfoque ) 10 - Plomada 11 - Nivel tubular 12 - Nivel esférico PARTES DE UN TEODOLITO 13 - Espejo de iluminación ( No en modelos óptico mecánicos)

 ¿Cuál es el trabajo que realizaré?  ¿Cuál es la precisión que requiero?  ¿Cuál es el software que requiere?  Características adicionales CRITERIOS DE COMPRA DE UN TEODOLITO

 5 a 9 segundos: Los teodolitos que tienen esta cantidad de segundos pueden trabajar a distancias de entre 200 a 450 pies con mucha precisión. Son los teodolitos más usados en la construcción de obras civiles, pues no se necesita estar muy lejos del objeto a estudiar para realizar las mediciones necesarias.  4 o menos segundos: Estos teodolitos pueden realizar mediciones de grandes distancias, por lo que suelen ser usadas para el estudio topográfico de áreas extensas, ya que por ejemplo, un teodolito de 2 segundos puede medir con precisión hasta una distancia de 2000 pies.

MODELOS DESTACADOS DE TEODOLITOS Spectra Precision DET - 2

• Preciso teodolito electrónico de 2 segundos.
• Posee sensores que compensan el movimiento vertical, lo que brinda lecturas más precisas y acercadas.
• También posee una función para cambiar la resolución de la interfaz de 1 a 5 segundos.

https://www.spectralasers.com/media/custo

m/upload/File-1448544647.pdf

Johnson Level 40 – 6935

• Teodolito de 5 segundos.
• Trabaja a una distancia máxima de 400 pies.
• Incorpora un teclado que promete una curva de lectura suave, una pantalla retroiluminada y un sistema que puede convertir grados en ángulos y viceversa, así como distintas opciones de trabajo pre-programadas.

• Teodolito de 5 segundos marca NWI.
• Según el fabricante es perfecto para trabajos de ingeniería de presupuestos modestos, pues puede realizar todas las mediciones necesarias para obras civiles sin necesidad de incurrir en gastos elevados.
• Viene con pantallas LCD y configuraciones programadas para realizar gran multitud de funciones. CST/ Berger 56 – DGT

COMPARACIÓN ENTRE TEODOLITO Y ESTACIÓN TOTAL

PROCEDIMIENTO GENERAL PARA EL USO DE UN TEODOLITO Instalar el trípode de manera adecuada Instalar sobre el trípode el teodolito con mucho cuidado Nivelar el instrumento, se puede mover las patas del trípode hasta lograr que la burbuja del nivel este en el centro. Ajustar la altura del teodolito de modo que usted pueda ver cómodamente a través del ocular. Mirar por el ocular, moviéndolo hacia arriba o hacia abajo para ajustar el ángulo de medición
