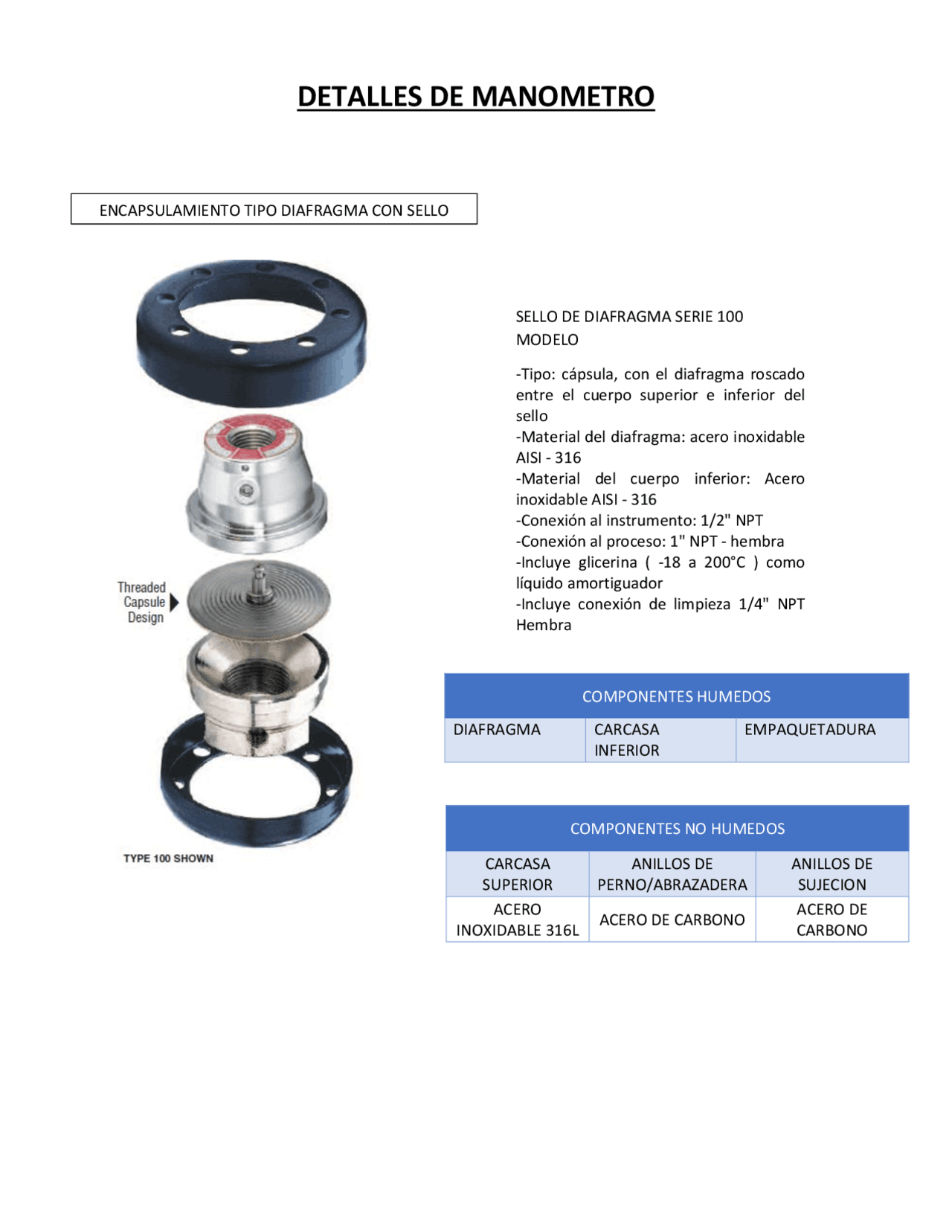

DETALLES DE MANOMETRO
COMPONENTES HUMEDOS
DIAFRAGMA
CARCASA
INFERIOR
EMPAQUETADURA
COMPONENTES NO HUMEDOS
CARCASA
SUPERIOR
ANILLOS DE
PERNO/ABRAZADERA
ACERO
INOXIDABLE 316L
ACERO DE CARBONO
ENCAPSULAMIENTO TIPO DIAFRAGMA CON SELLO
SELLO DE DIAFRAGMA SERIE 100
MODELO
-Tipo: cápsula, con el diafragma roscado
entre el cuerpo superior e inferior del
sello
-Material del diafragma: acero inoxidable
AISI - 316
-Material del cuerpo inferior: Acero
inoxidable AISI - 316
-Conexión al instrumento: 1/2" NPT
-Conexión al proceso: 1" NPT - hembra
-Incluye glicerina ( -18 a 200°C ) como
líquido amortiguador
-Incluye conexión de limpieza 1/4" NPT
Hembra
pf2

Vista previa parcial del texto

¡Descarga Detalles de Manómetros: Componentes y Características y más Apuntes en PDF de Mecánica de Fluidos solo en Docsity!

DETALLES DE MANOMETRO

COMPONENTES HUMEDOS

DIAFRAGMA CARCASA

INFERIOR

EMPAQUETADURA

COMPONENTES NO HUMEDOS

CARCASA

SUPERIOR

ANILLOS DE

PERNO/ABRAZADERA

ANILLOS DE

SUJECION

ACERO

INOXIDABLE 316L

ACERO DE CARBONO

ACERO DE

CARBONO

ENCAPSULAMIENTO TIPO DIAFRAGMA CON SELLO

SELLO DE DIAFRAGMA SERIE 100

MODELO

  • Tipo: cápsula, con el diafragma roscado entre el cuerpo superior e inferior del sello
  • Material del diafragma: acero inoxidable AISI - 316
  • Material del cuerpo inferior: Acero inoxidable AISI - 316
  • Conexión al instrumento: 1/2" NPT
  • Conexión al proceso: 1" NPT - hembra
  • Incluye glicerina ( - 18 a 200°C ) como líquido amortiguador
  • Incluye conexión de limpieza 1/4" NPT Hembra

MANOMETRO DE PRESION

MANOMETRO:

  • Dial : 100 mm.( 4").
  • Caja : acero inoxidable AISI-316L, de frente abierta.
  • Material del tubo bourdon : acero inoxidable AISI-316L
  • Material del zócalo: acero inoxidable AISI-316L
  • Conexión al proceso: 1/2" NPT inferior
  • Precisión: +/- 1% del alcance
  • Incluye aguja con ajuste micrométrico del cero.
  • Incluye mecanismo tipo engranajes de acero inoxidable, con recursos para ajustes.
  • Incluye glicerina ( - 18 a 200°C ) como líquido amortiguador.
  • Rango de medición : 0 a 150 psig & 0 a 10 bar
  • Incluye certificado individual de calibración
