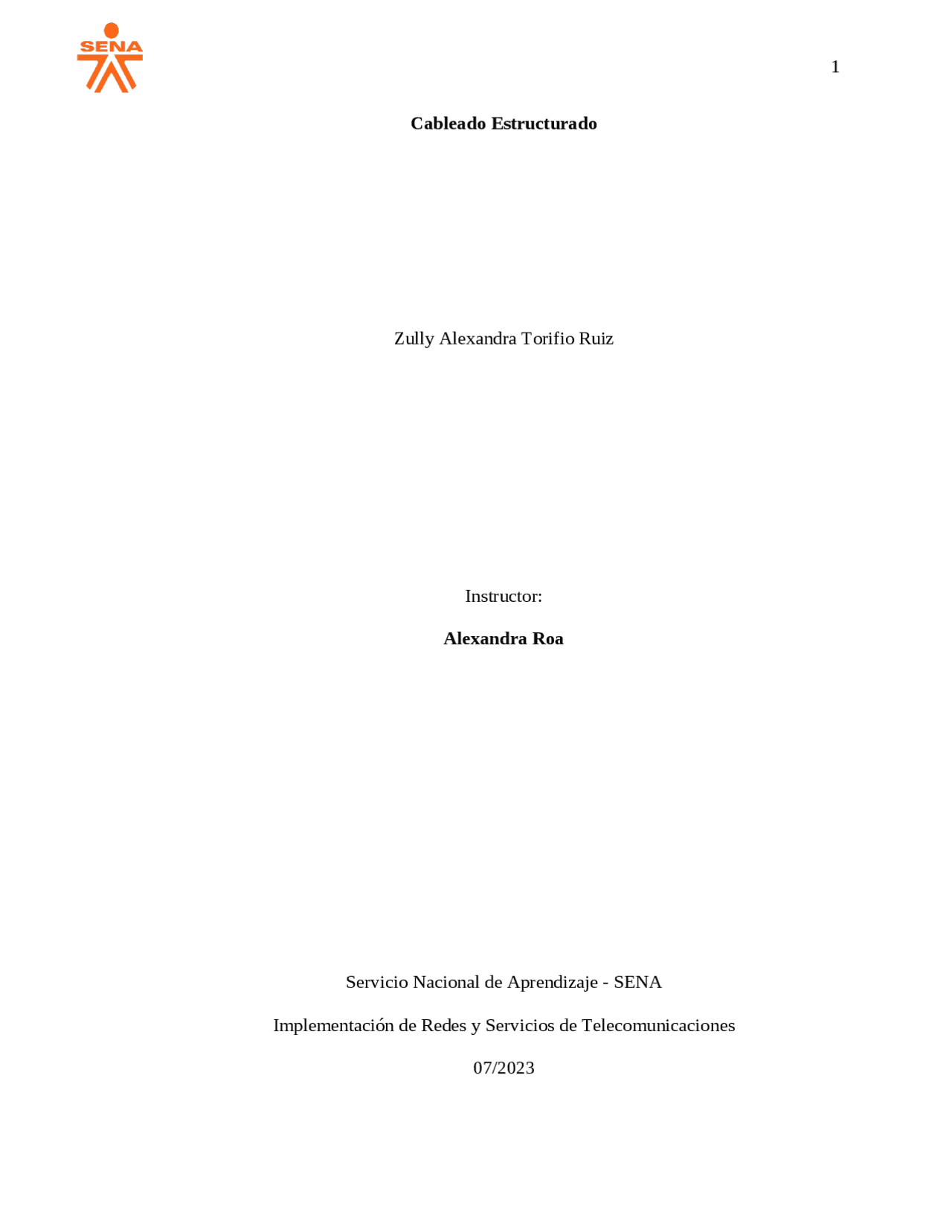

Cableado Estructurado Zully Alexandra Torifio Ruiz Instructor: Alexandra Roa Servicio Nacional de Aprendizaje - SENA Implementación de Redes y Servicios de Telecomunicaciones 07/

Tabla de Contenido

• Introducción.....................................................................................................................................
• Objetivos..........................................................................................................................................
  • General.........................................................................................................................................
  • Específicos...................................................................................................................................
• Tipos de Cable................................................................................................................................. - UTP:......................................................................................................................................... - STP:.......................................................................................................................................... - FTP:.......................................................................................................................................... - RG6 :........................................................................................................................................ - RG11:....................................................................................................................................... - Cable Fibra Óptica:.................................................................................................................. - Monomodo:............................................................................................................................ - Multimodo :............................................................................................................................
• Velocidades y Distancias Alcanzadas...........................................................................................
• Tipos de Conectores...................................................................................................................... - Cable UTP:............................................................................................................................. - UTP y STP:............................................................................................................................ - Cable coaxial:.........................................................................................................................
  • Conectores para banda base.......................................................................................................
    • Conector IEC 169-2, el cable de antena tc coaxial.................................................................
    • Conector F..............................................................................................................................
    • Conector coaxial BNC............................................................................................................
  • Conectores para banda ancha.....................................................................................................
    • Conector XLR-3.....................................................................................................................
    • Conectores coaxiales RCA.....................................................................................................
    • Conectores RCA.....................................................................................................................
    • Conector JACK......................................................................................................................
    • Conectores coaxiales UHF.....................................................................................................
    • Conector Mini UHF................................................................................................................
    • Conectores FME.....................................................................................................................
    • Conector SMA........................................................................................................................
    • Fibra Óptica:...........................................................................................................................
    • Conector FC:..........................................................................................................................
    • Conector ST :..........................................................................................................................
    • Conector LC:..........................................................................................................................
    • Conector SC:..........................................................................................................................
• ¿Qué Reglamentacion se Usa en el Cableado Estructurado?........................................................ - Norma tia 606.........................................................................................................................
• rack................................................................................................................................................
• tipos de racks industriales..........................................................................................................
  •  Racks selectivos estándar................................................................................................
  •  Racks selectivos de pasillo estrecho...............................................................................
  •  Racks compactos:............................................................................................................
  •  Racks Drive Through......................................................................................................
  •  Rack mural......................................................................................................................
  •  Racks de suelo.................................................................................................................
• Partes de un rack........................................................................................................................
  •  Organizador de cables:....................................................................................................
  •  Paneles............................................................................................................................
  •  Soportes...........................................................................................................................
  •  Bandejas:.........................................................................................................................
  •  Rieles:..............................................................................................................................
  •  Cajas para ordenador.......................................................................................................
  •  Anillas pasa cables..........................................................................................................
  •  Bandejas fijas o deslizantes.............................................................................................
  •  Panel ciego......................................................................................................................
  •  Pasacables con cepillo.....................................................................................................
  •  Patch panel......................................................................................................................
  •  Regletas de alimentación eléctrica..................................................................................
    •  Unidades de ventilación..................................................................................................
  • Componentes..............................................................................................................................
    •  Enfriamiento :.................................................................................................................
    •  Conmutadores y Switches...............................................................................................
    •  Equipo de apoyo..............................................................................................................
• Conclusiones..................................................................................................................................
• Bibliografía....................................................................................................................................

Objetivos General Informar sobre los distintos tipos de cableado estructurado y sus derivados Específicos Recolectar información sobre el tema de interés en el manual para que el lector en este caso la instructora comprenda lo que queremos expresar y compartir con este manual.

Tipos de Cable UTP: El cable UTP es una de las variedades más utilizadas en el ámbito de las conexiones a internet, por la gran cantidad de información que pueden transmitir, la precisión con la que realizan estos trabajos y la rapidez, que son aspectos muy importantes para el cumplimiento del cometido por el que se recurre a estos sistemas.Así, el cable UTP es una solución muy presente en este sector, especialmente en las conexiones de redes LAN o de área local, aunque también puede verse en otras modalidades de redes.Su nombre se debe a las siglas en inglés de Unshielded Twisted Pair, lo que en castellano se traduce como par trenzado no apantallado, para diferenciarse de las otras dos alternativas. STP: Cable STP o par trenzado blindado contiene una envoltura de papel de aluminio adicional o una cubierta trenzada de cobre para ayudar a proteger las señales del cable de las interferencias. El blindaje adicional en el cable STP evita que las interferencias electromagnéticas se filtren dentro o fuera del cable. El cable STP se utiliza para eliminar el acoplamiento inductivo y capacitivo. La torsión cancela el acoplamiento inductivo, mientras que el blindaje elimina el acoplamiento capacitivo. En comparación con los UTP, los cables STP cuestan más, pero admiten velocidades de transmisión más altas a través de distancias más largas, particularmente Ethernet de velocidad de datos rápida. La mayoría de las aplicaciones de este cable se encuentran entre equipos, racks y edificios. El blindaje agrega algo de atenuación al cable (en

Monomodo: el cable monomodo solo dispone de un modo de propagación: una sola longitud de onda de luz en el núcleo de fibra. Esto significa que no hay interferencias ni solapamientos entre las distintas longitudes de onda de luz que pudieran distorsionar sus datos a grandes distancias, como ocurre con el cable multimodo. El cable monomodo (OS2) tiene un núcleo de vidrio pequeño (8-10 micras), que es mucho más pequeño que el multimodo, y solo una ruta para la luz o modo de propagación. (OS significa modo óptico simple.) Con una sola longitud de onda de la luz transmitiéndose a través de su núcleo, la fibra monomodo realinea la luz hacia el centro del núcleo en vez de simplemente rebotarla desde el borde del núcleo como lo hace el cable multimodo. OS1 se aplica a cables de tubo ajustado para uso en interiores, mientras que OS2 se aplica a cables de tubo holgado.El cable monomodo es casi siempre amarillo, por lo que es fácil de identificar. Multimodo : Los cables multimodo se suministran en distintos colores, para que puedan ser fácilmente reconocidos. OM3 es típicamente de color agua; OM4 es a veces Violeta Erika (conocido también como Heather Violet en el Reino Unido) para ayudar a distinguirla del OM3; la última generación de fibra multimodo, OM5, es verde lima. Los cables de fibra multimodo se presentan en dos tamaños de núcleo y cinco variantes: 62, micras OM1, 50 micras OM2, 50 micras OM3, 50 micras OM4 y 50 micras OM5. (OM significa "modo óptico".) Todos disponen del mismo diámetro de revestimiento de 125 micrones, pero el cable de fibra de 50 micras tiene un núcleo más pequeño (parte donde se transmite la luz por la fibra).

Velocidades y Distancias Alcanzadas Velocidades Distancias Cables UTP 1000 Mbps 100m STP 10000 Mbps 100m Coaxial ---- 500m Fibra Óptica 10/100/1000Mbps,10/40/100/200Gbps 80km

Dobla la frecuencia hasta 500 MHz y cuenta con una velocidad de hasta 10 Gbit/s. Es capaz de reducir las interferencias de ruido a través de una protección basada en láminas, eliminando la penalización por distancia de cable estando en modo Ethernet Gigabit-10. Si te ha gustado este artículo también te recomendamos los siguientes posts relacionados: Cableado estructurado: componentes de la red de datos doméstica Ventajas de configurar una red de datos doméstica Cables de Voz y Datos: Tipos y Categorías Cable coaxial: los tipos de conectores coaxiales que existen para dicho tipo de cable. Un profundo análisis sobre las opciones disponibles para banda base como para banda ancha. Estos dos tipos de bandas son las dos principales funciones que nos proporcionan estos dispositivos. Conectores para banda base Se trata de una serie de conectores para cable coaxial delgado. Cada estación se conecta mediante una tarjeta de red a un conector BNC en T, Este procedimiento se realiza en ambos lados del cable coaxial para cerrar el circuito. Conector IEC 169-2, el cable de antena tc coaxial Conector coaxial IEC 169- El conector IEC 169-2 es conocido como cable de antena tv coaxial y es el típico conector RF usado en receptores de radio FM / DAB y televisores europeos. Es un conector muy antiguo, aunque sigue siendo utilizando en dispositivos de consumo. Conector F Conector coaxial F Un conector coaxial de radiofrecuencia que se usa muy comúnmente con la televisión terrestre por antena aérea, además de la televisión por universal y por cable para la televisión por satélite.

En los años 70 fue cuando se hizo tan común su uso mediante televisión de antena VHF y más tarde también para UHF. Conector coaxial BNC Conector coaxial BNC Es un conector macho que se instala en ambos extremos del cable y se usa en conexiones de redes ethernet y de vídeo. Conectores para banda ancha Son conectores hechos para cables de un mayor blindaje, que puede abarcar velocidades mayores y tramos más largos. Hay dos clases de cables coaxiales que se utilizan en este tipo de conectores, una es la de cable de 50 ohms que se usa normalmente par transmisión digital, y la otra es la de cable de 75 ohms más usada en transmisión análogas. Conector XLR- Conector XLR- En nombre viene de las siglas inglesas “ Xternal Live Return ” , las cuales significan (Retorno Externo Activo). Luego incluye el 3 porque dispone de 3 pines, ya que después empezaron a introducirse los conectores de 4, 5, 6, 7 y 8 pines. Este es el conector más utilizado para audio profesional y siendo aparte el conector estándar que se usa en equipos de una gran iluminación para transmitir la señal digital de control «DMX». Conectores coaxiales RCA Conectores RCA Este es el conector más común en el mundo audiovisual, utilizado tanto en conexiones de vídeo no profesional, como de audio normal. Cabe destacar que este conector macho dispone de un polo en el centro (+), que va rodeado con un pequeño anillo de metal y una parte de plástico aislante.

Conector SMA Un conector coaxial roscado y utilizado en microondas, de mucha utilidad hasta en frecuencias de 33 GHz. También cabe remarcar que se deja de utilizar a partir de los 18 GHz Fibra Óptica: Conector FC: Qué significa FC: Son las siglas de Conector de Ferrule (Ferrule Connector). Su historia: Fue el primer conector óptico con ferrule cerámico, desarrollado por Nippon Telephone and Telegraph. Su uso está cayendo en favor de los conectores SC y LC. Características: Es un conector roscado con una fijación muy resistente a vibraciones, por ello se utiliza en aplicaciones sometidas a movimiento. También se utiliza en los instrumentos de precisión (como los OTDR) y es muy popular en CATV. Características ópticas: Para fibras monomodo. Sus pérdidas de inserción alcanzan los 0,3 dB. Conector ST : Qué significa ST: Son las siglas de Punta Recta (Straight Tip). Su historia: Desarrollado en EEUU por AT&T y utilizado en entornos profesionales como redes corporativas así como en el ámbito militar. Características: Es similar en forma al conector japonés FC, pero su ajuste es similar al de un conector BNC (montura en bayoneta). Características ópticas: Se utiliza en fibras multimodo. Sus pérdidas de inserción rondan los 0,25 dB. Conector LC: Qué significa LC: Son las siglas de Conector Lucent (Lucent Connector) o Conector Pequeño (Little Connector).

Su historia: Es un desarrollo de Lucent Technologies que vio la luz en 1997. Características físicas: Ajuste similar a un RJ45 (tipo push and pull). Más seguro y compacto que el SC, así que permite incluso mayores densidades de conectores en racks, paneles y FTTH. Características ópticas: Para fibras monomodo y multimodo. Pérdidas de 0,10 dB. Conector SC: Qué significa SC: Son las siglas de Conector de Suscriptor (Suscriptor Connector) o Conector Cuadrado (Square Connector). Su historia: Desarrollado por Nipón Telegraph and Telephone, su cada vez menor coste de fabricación lo ha convertido en el más popular. Características: Ajuste rápido a presión. Es compacto, permitiendo integrar gran densidad de conectores por instrumento. Se utiliza en FTTH, telefonía, televisión por cable, etc. Características ópticas: Para fibras monomodo y multimodo. Pérdidas de 0,25 dB. ¿Qué Reglamentacion se Usa en el Cableado Estructurado? En síntesis, ANSI/EIA/TIA-568, ISO/IEC 11801 y UNE-EN 50173 son las normas y estándares del cableado estructurado , si bien existen otros pertenecientes a las organizaciones ANSI, TIA o EIA, que merece la pena repasar. Para las telecomunicaciones de edificios comerciales, el estándar ANSI/TIA/EIA-569 viene a determinar los métodos de construcción y diseño de inmuebles, a fin de implementar de forma satisfactoria una red de

entre 3 y 10 años); esto es menor que la vida de todo el sistema de cableado de telecomunicaciones (típicamente, varias décadas). Los cuartos de equipos deben ser diseñados y aprovisionados de acuerdo a los requerimientos de la norma EIA/TIA 569. Funciones Un cuarto de equipos debe proveer las siguientes funciones: ♦ Un ambiente controlado para los contenedores de los equipos de telecomunicaciones, el hardware de conexión, las cajas de uniones, las instalaciones de aterrizaje y sujeción y los aparatos de protección, dónde se necesiten. ♦ Desde una perspectiva del cableado, o las conexión cruzada principal o la intermedia usada en la jerarquía del cableado vertebral. ♦ Puede contener las terminaciones de los equipos (y puede contener las terminaciones horizontales para una porción del edificio). ♦ A menudo contiene las terminaciones de la red troncal/auxiliar bajo el control del administrador del cableado local. Prácticas de cableado Las prácticas de cableado descritas para los cuartos de telecomunicaciones son aplicables también a los cuartos de equipos. Cuarto de entrada de servicios El cuarto de entrada de servicios consiste en la entrada de los servicios de telecomunicaciones al edificio, incluyendo el punto de entrada a través de la pared y continuando hasta el cuarto ó espacio de entrada. El cuarto de entrada puede incorporar el “Backbone” que conecta a otros edificios en situaciones de campo los requerimientos de los cuartos de entrada se especifican en los estándares ANSI/TIA/EIA-568-A y ANSI/TIA/EIA-569. El cuarto de entrada de servicios consta de los cables, hardware de conexión, dispositivos de protección, hardware de transición, y otro equipo necesario para conectar las instalaciones de los servicios externos con el cableado local. El punto de demarcación entre las portadoras reguladas o los proveedores de

servicio y el cableado local del cliente debe ser parte de la instalación de entrada. Diseño Las vías y espacios de la instalación de entrada deben ser diseñados e instalados de acuerdo a los requerimientos de la norma EIA/TIA 569. Funciones Una instalación de entrada debe proporcionar: ♦ Un punto de demarcación de red entre los proveedores de servicio y el cableado local del cliente. ♦ Ubicación de la protección eléctrica gobernada por los códigos eléctricos aplicables. ♦ Una transición entre el cableado empleado en planta externa y el cableado aprobado para distribución en interiores. ♦ Esto implica a menudo una transición a un cable con especificaciones contra la propagación de fuego. Cableado del backbone El propósito del cableado del backbone es proporcionar interconexiones entre cuartos de entrada de servicios de edificio, cuartos de equipo y cuartos de telecomunicaciones. El cableado del backbone incluye la conexión vertical entre pisos en edificios de varios pisos. El cableado del backbone incluye medios de transmisión (cable), puntos principales e intermedios de conexión cruzada y terminaciones mecánicas. El cableado vertical realiza la interconexión entre los diferentes gabinetes de telecomunicaciones y entre estos y la sala de equipamiento. Norma tia 606 NORMA TIA 606 En este sentido se ha definido el estándar TIA/EIA-606 (Administration Standard for Commercial Telecommunications Infrastructure (Norma de Administración de Infraestructura Comercial de
