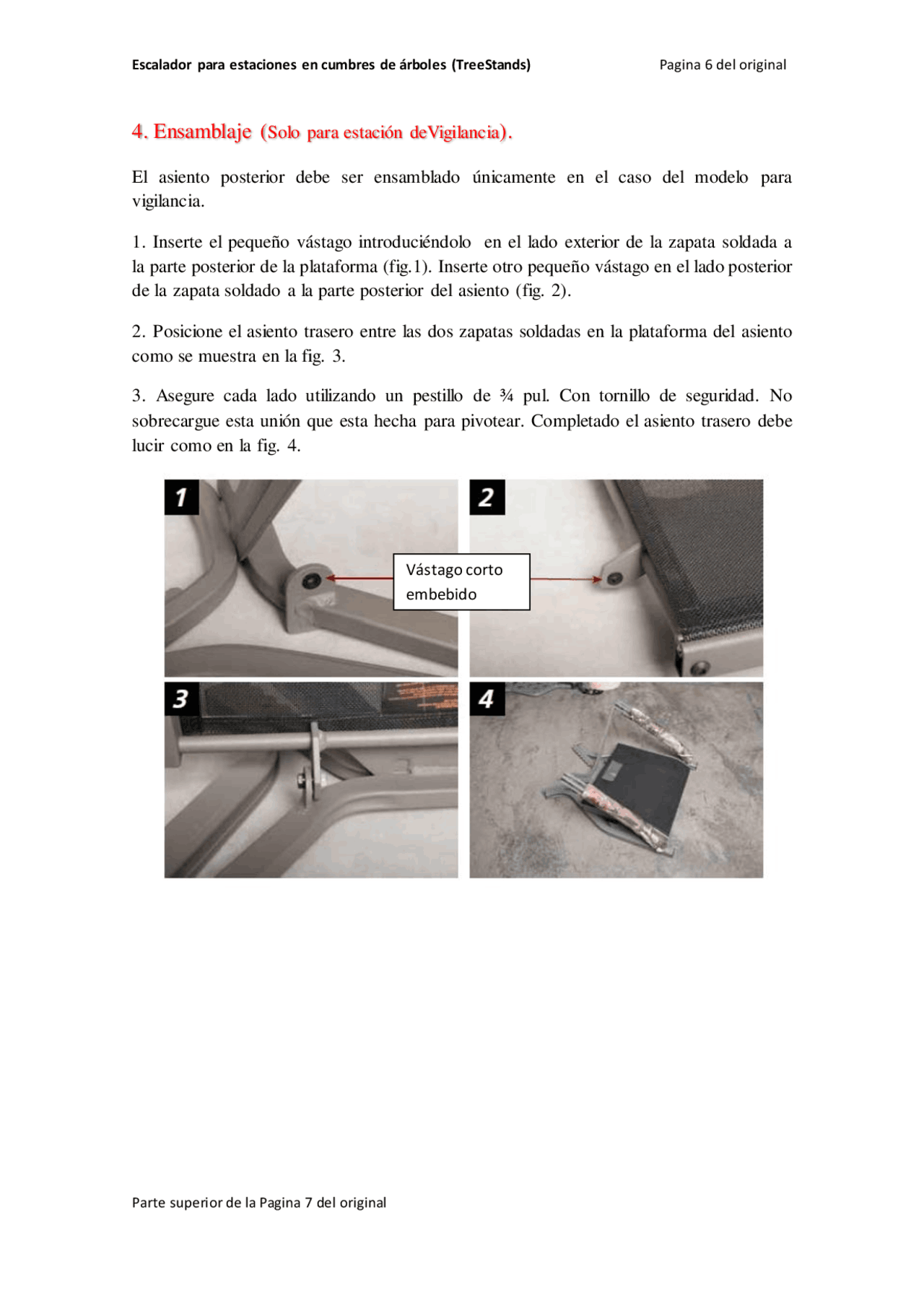

4. Ensamblaje (Solo para estación deVigilancia).
El asiento posterior debe ser ensamblado únicamente en el caso del modelo para
vigilancia.
1. Inserte el pequeño vástago introduciéndolo en el lado exterior de la zapata soldada a
la parte posterior de la plataforma (fig.1). Inserte otro pequeño vástago en el lado posterior
de la zapata soldado a la parte posterior del asiento (fig. 2).
2. Posicione el asiento trasero entre las dos zapatas soldadas en la plataforma del asiento
como se muestra en la fig. 3.
3. Asegure cada lado utilizando un pestillo de ¾ pul. Con tornillo de seguridad. No
sobrecargue esta unión que esta hecha para pivotear. Completado el asiento trasero debe
lucir como en la fig. 4.
Vástago corto
embebido
pf2

Vista previa parcial del texto

¡Descarga Montaje y despliegue de TreeStands: asiento trasero y estructura plegable y más Apuntes en PDF de Didáctica General solo en Docsity!

Escalador para estaciones en cumbres de árboles (TreeStands) Pagina 6 del original

Parte superior de la Pagina 7 del original

4. Ensamblaje (Solo para estación deVigilancia).

El asiento posterior debe ser ensamblado únicamente en el caso del modelo para vigilancia.

  1. Inserte el pequeño vástago introduciéndolo en el lado exterior de la zapata soldada a la parte posterior de la plataforma (fig.1). Inserte otro pequeño vástago en el lado posterior de la zapata soldado a la parte posterior del asiento (fig. 2).
  2. Posicione el asiento trasero entre las dos zapatas soldadas en la plataforma del asiento como se muestra en la fig. 3.
  3. Asegure cada lado utilizando un pestillo de ¾ pul. Con tornillo de seguridad. No sobrecargue esta unión que esta hecha para pivotear. Completado el asiento trasero debe lucir como en la fig. 4.

Vástago corto embebido

Escalador para estaciones en cumbres de árboles (TreeStands) Pagina 6 del original

Parte superior de la Pagina 7 del original

5. Armado de la estructura plegable (Solo para el modelo explorador)

La plataforma para pararse y la de asiento en el modelo para exploración del TreeStand fueron diseñadas para plegarse en forma plana para empaquetamiento. Antes de escalar ambas plataformas deben ser desplegadas y la abrazadera en V colocada en el lugar correspondiente.

  1. Eleve la abrazadera en V hacia arriba y aliniela con la ranura. (Fig. 5).
  2. Remueva el pin de seguridad. Tire del resorte pegado al pin de cerrojo hacia el frente de la plataforma y presione la abrazadera en V dentro de la ranura hasta que alcance completamente el fondo. (Fig. 6 y 7).

(Nota: la parte que sigue se ubica al inicio de la Pag. 7 del documento original. Se colocó aca para dar continuadad a las instrucciones de ensamblaje)

  1. Suelte el pin de cerrojo de tal manera que atraviese complete el orificio de la abrazadera en V, en la zapata soldada. (Fig. 7).
  2. Inserte el pin de seguridad en el orificio del pin de cerrojo. (Fig. 8).

Advertencia: No use la estación de exploración si el pin de cerrojo no esta

completamente insertado dentro del orificio de la abrazadera en V, como muestra la Fig. 7 y si no esta insertado completamente el pin de seguridad, como en la Fig. 8.

Pi n de cerrojo

Abra za dera en V

Abra za dera en V Totalmente asentada En la ra nura

Pin de Seguridad Pin de Cerrojo
