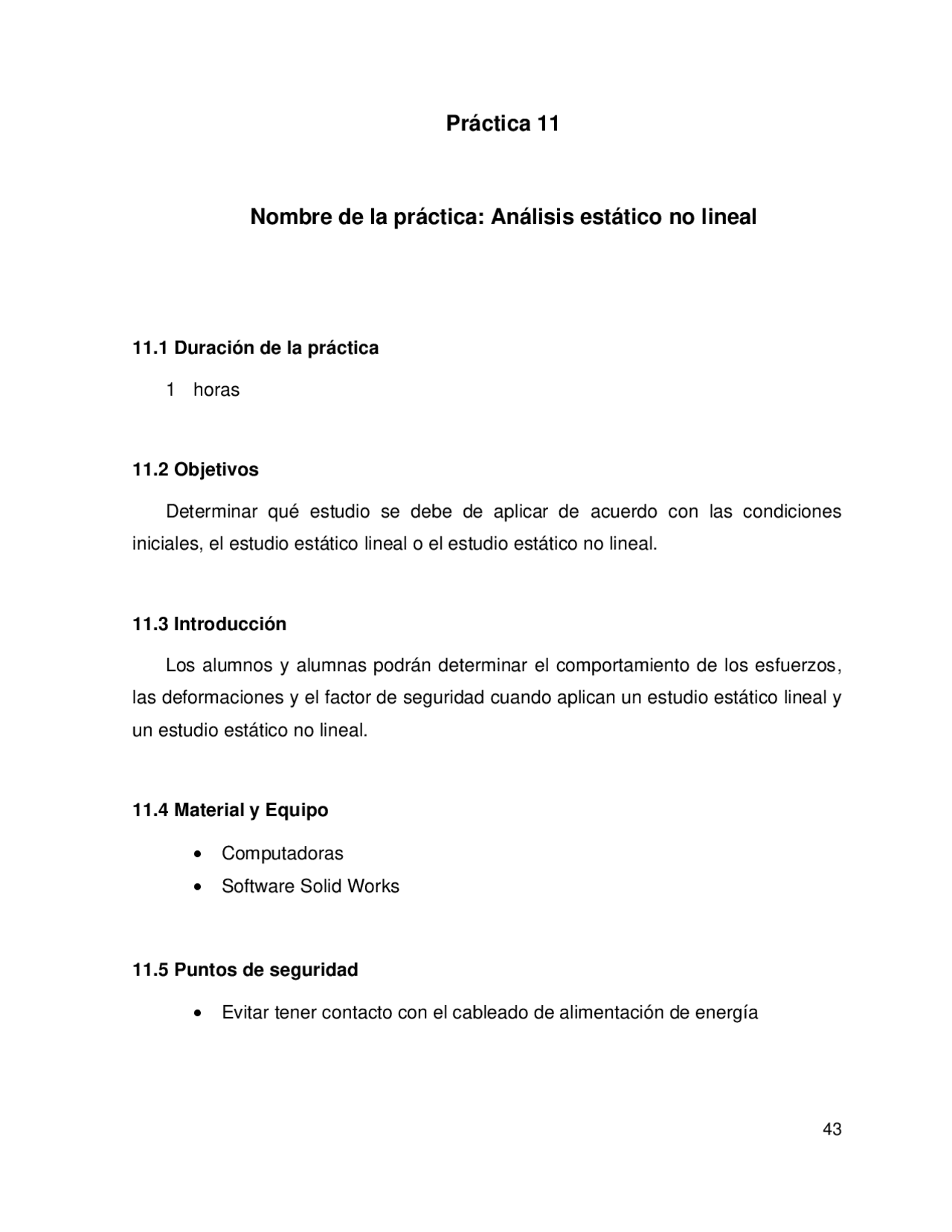

Práctica 11
Nombre de la práctica: Análisis estático no lineal
11.1 Duración de la práctica 1 horas 11.2 Objetivos Determinar qué estudio se debe de aplicar de acuerdo con las condiciones iniciales, el estudio estático lineal o el estudio estático no lineal. 11.3 Introducción Los alumnos y alumnas podrán determinar el comportamiento de los esfuerzos, las deformaciones y el factor de seguridad cuando aplican un estudio estático lineal y un estudio estático no lineal. 11.4 Material y Equipo
- Computadoras
- Software Solid Works 11.5 Puntos de seguridad
- Evitar tener contacto con el cableado de alimentación de energía
11.6 Desarrollo a) Elabore la pieza “PRACTICA 11 ” de acuerdo con las especificaciones del dibujo de ingeniería b) Material: aleación de aluminio “aleación 1060” c) Aplicar un análisis estático (lineal) y un análisis estático no lineal d) La sujeción “geometría fija” es aplicada en las superficies externas del ducto como se muestra en la figura e) La carga en forma de presión en “MPa” se aplica en toda la superficie interna del ducto como se muestra en la figura f) Tipo de malla estándar con los parámetros recomendados por el software g) Ejecutar el estudio h) Definir el trazado de factor de seguridad
La entrega del reporte es en formato PDF, enviado de su correo institucional al correo institucional [email protected] 11.11 Bibliografía a) Gómez G. S. (2008). SolidWorks. México: Editorial Alfaomega b) Rubio G. C. y Romero M. V. (2010). Método del elemento finito, fundamentos y aplicaciones con ANSYS. Editorial Limusa c) Chandrupatla, T. R. y Belegundu, A. D. Introducción al estudio del Elemento Finito en Ingeniería. Editorial Pearson
R100. A A B B C C D D E E F F 8 8 7 7 6 6 5 5 4 4 3 3 2 2 1 1 DIBUJ. VERIF. APROB. FABR. CALID. SI NO SE INDICA LO CONTRARIO: LAS COTAS SE EXPRESAN EN MM ACABADO SUPERFICIAL: TOLERANCIAS: LINEAL: ANGULAR: ACABADO: REBARBAR Y ROMPER ARISTAS VIVAS NOMBRE FIRMA FECHA MATERIAL: NO CAMBIE LA ESCALA (^) REVISIÓN TÍTULO: N.º DE DIBUJO ESCALA:1:5 HOJA 1 DE 1 A PESO:
PRACTICA
