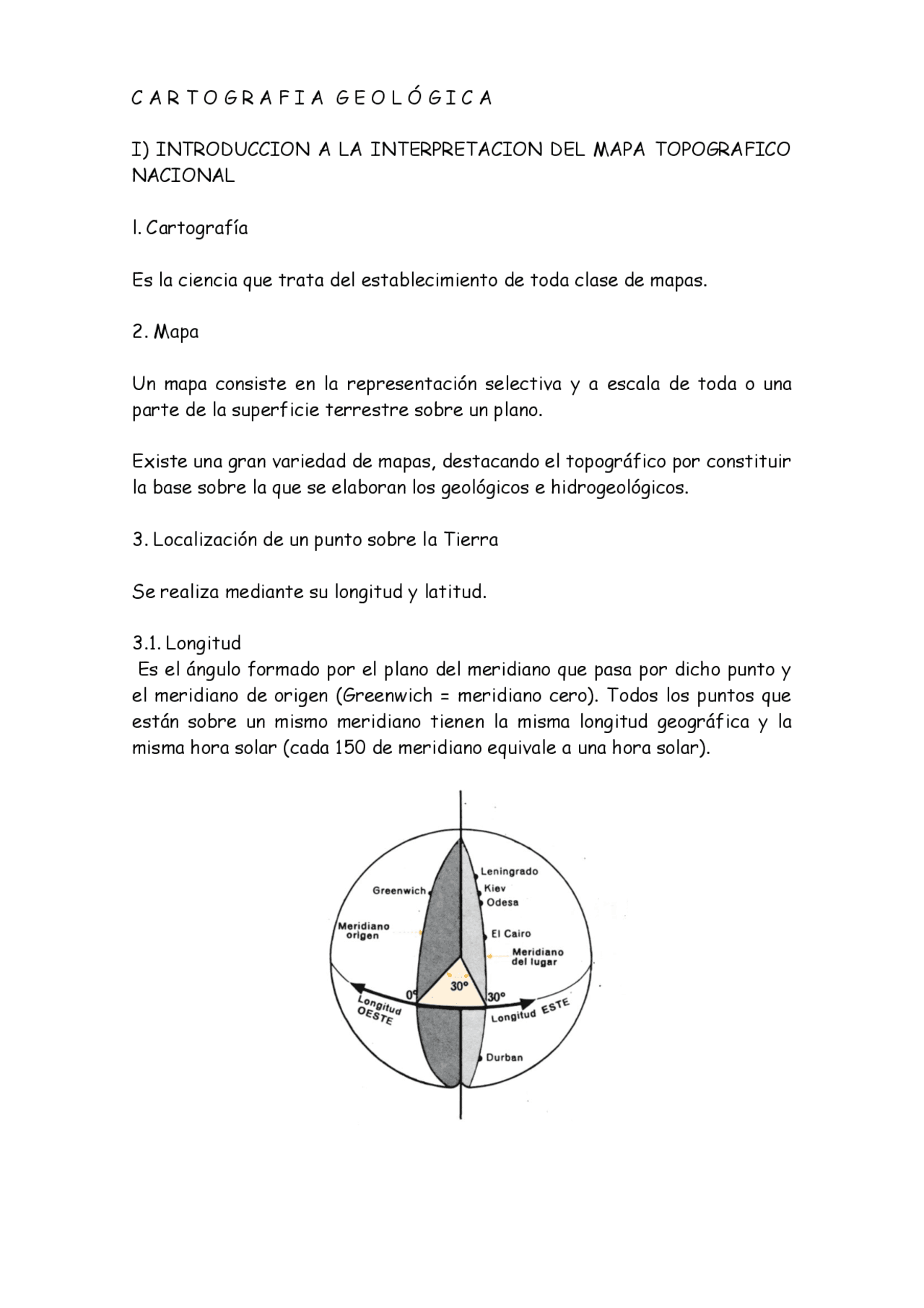

C A R T O G R A F I A G E O L Ó G I C A
I) INTRODUCCION A LA INTERPRETACION DEL MAPA TOPOGRAFICO
NACIONAL
l. Cartografía
Es la ciencia que trata del establecimiento de toda clase de mapas.
- Mapa
Un mapa consiste en la representación selectiva y a escala de toda o una parte de la superficie terrestre sobre un plano.
Existe una gran variedad de mapas, destacando el topográfico por constituir la base sobre la que se elaboran los geológicos e hidrogeológicos.
- Localización de un punto sobre la Tierra
Se realiza mediante su longitud y latitud.
3.1. Longitud Es el ángulo formado por el plano del meridiano que pasa por dicho punto y el meridiano de origen (Greenwich = meridiano cero). Todos los puntos que están sobre un mismo meridiano tienen la misma longitud geográfica y la misma hora solar (cada 150 de meridiano equivale a una hora solar).
La longitud se mide al E (este) o al W (oeste) del meridiano de origen, desde O a 1800 al E y desde O a 1800 al W de Greenwich.
3.2. Latitud Es la distancia angular que existe entre un punto cualquiera de la superficie terrestre Y el Ecuador. SE mide en grados, de O a 900 al N (norte) y de O a 90° al S (sur).
- Escalas Se llama escala de un mapa a la relación entre la distancia que separa dos puntos de un mapa y la distancia que realmente existe en el terreno entre los mismos. Por ejemplo, en un mapa a escala 1:50.000, 1 centímetro del mapa equivale a 50.000 cm. (0,5 Km.) del terreno.
- Curvas de nivel Sirven para representar las alturas en el mapa. También llamadas Isohipsas, son líneas cerradas que unen puntos que están a la misma altura. Se llama equidistancia a la diferencia de altitud que separa a dos curvas de nivel consecutivas. Al representar puntos situados a la misma altura y equidistancia entre sí, las curvas de nivel no pueden cortarse nunca. Se representan por líneas de color siena. Hay dos tipos de curvas, las maestras , de trazo más grueso y las finas , intercaladas entre las anteriores. En un mapa a escala 1:50.000 las maestras van de 100 en 100 m. y las finas de 20 en 20 m.
- Ejercicios sobre el Mapa Topográfico Nacional
5.5. Cálculo de la pendiente del terreno
Al viajar en un coche por un puerto de montaña habrá visto la señal de Peligro, pendiente del 10%. ¿Qué es la pendiente?
La pendiente del terreno es una indicación del ángulo que forma la superficie del terreno respecto a la horizontal. Es, pues, una medida de la inclinación, más o menos pronunciada del relieve en una ladera. Decimos que una ladera tiene mucha pendiente si c< tiende a ser grande, y poca pendiente si el ángulo β tiende a cero. Sobre la figura expuesta a continuación vamos a calcular la pendiente entre los puntos A y B, en un mapa a escala 1:50.000, siendo la distancia AB, sobre el mapa, de 4 cm.
La distancia AB, en un mapa 1:50.000, es de 2.000 m.
La pendiente será:
Se busca en unas tablas trigonométricas el valor tg β = 0,1 y dará el ángulo β que define la pendiente.
Diferencia de cota entre A y B (A-A’) 200 tg α = ------------------------------------------ x 100 = ------- = 0. Distancia horizontal A’-B 2000
Más cómodo es expresar la pendiente en %. Para ello aplicamos la fórmula:
Diferencia de cota entre A y B P = ---------------------------------- x 100 = Pendiente en porcentaje (10%) Distancia horizontal A-B
5.6. Estudio de una cuenca hidrográfica
Para hacer el análisis de una red de drenaje de una región conviene clasificar los cursos de agua por órdenes de importancia (12, 22, 32, 42, etc.).
Los cursos de primer orden son los más simples (ríos sin afluentes). Cuando se unen dos de primer orden forman uno de segundo orden. Dos de segundo orden forman uno de tercer orden, y así sucesivamente (ver Fig. adjunta). El delimitar una cuenca hidrográfica en el mapa y calcular su extensión superficial puede servir de base para numerosas aplicaciones prácticas, tales como el trazado de la superficie embalsable al realizar un pantano, cálculo de la precipitación total recogida en la cuenca en función de los litros caídos por m2 y su extensión superficial, etc. Conociendo la naturaleza de las rocas se puede calcular la alimentación de los acuíferos y 'la posible implantación de pozos, trasvases de aguas de una cuenca a otra, etc.
La delimitación de la cuenca hidrográfica se hace siguiendo la línea divisoria de aguas, de forma que esta línea delimite una zona topográfica del mapa cuyas pendientes se inclinen hacia el interior de la cuenca, de manera que cuando llueva todas las aguas discurran por las vertientes que van hacia el río principal de la cuenca y a cada uno de sus afluentes, desde los cursos de primer orden.
Cordillera: cadena de montañas o sucesión de elevaciones de altitud considerable. Cornisa: arista con un lado suave y otro muy pendiente. Cubeta: depresión cerrada por todas partes. Desfiladero: depresión o parte de un valle entre dos vertientes de paredes muy escarpadas. Divisoria: línea que separa dos cerros y que en algunos casos es equivalente a la línea de cumbres. Escarpe: pendiente claramente más pronunciada que-las vecinas. Garganta: valle estrecho y de pendientes fuertes. Hoya: depresión de pequeña extensión rodeada de alturas bastante considerables. Si la extensión es grande, recibe el nombre de circo. Ladera: parte de toda elevación donde se recoge el agua de lluvia y por donde corre. Equivale a flanco y vertiente. Línea de cumbres: línea que une los puntos culminantes del relieve. Línea divisoria de aguas: línea que separa dos cuencas hidrográficas. Llanura: forma plana del relieve. En España se usan términos equivalentes según la altitud a que se encuentren: las llanuras altas reciben nombres tales como mesas, mesetas, páramos, parameras, planicies, etc. Las llanuras bajas se encuentran en la proximidad del mar, de un valle fluvial, lago, etc., y reciben nombres tales como: rasas, terrazas, llanura litoral, planas, etc. Meseta: es una superficie llana o ligeramente inclinada en una determinada dirección, cortada por valles y situada a una cierta altitud sobre el nivel del mar. Conviene resaltar en ellas los pequeños accidentes que
presenta, su altitud media, el encajamiento de los valles, etc. Montaña: elevación de altura mayor que la colina y que se caracteriza por presentar una cumbre relativamente pequeña en proporción a su gran base. Este rasgo la diferencia de la meseta. Suelen tener varias cumbres y conviene estudiar la forma y disposición de las mismas. Pico: elevación de forma cónica en una cordillera. Puerto: punto en donde una línea de cumbres se rebaja localmente entre dos sectores en donde es más elevada. El rebaje es mucho mayor que en un collado. Rellano: parte de una vertiente de pendiente más suave entre dos partes de pendiente más fuerte. Equivale al término hombrera. Ruptura de pendiente: línea a partir de la cual la pendiente de una vertiente cambia de valor conservando el mismo sentido. Sierra: parte de una cordillera de forma estrecha y alargada y de vertientes escarpadas. Solana: nombre dado a las caras de las elevaciones que miran al Sur. Valle: está formado por las pendientes opuestas de dos elevaciones Vertiente: pendiente que domina el talweg de un valle. (Un valle está formado por dos vertientes opuestas, que se llaman tambiénflanco oladeras del valle.) Talweg: línea que une los puntos más bajos de un valle. En los valles recorridos por un río de cauce permanente su lecho coincide generalmente con el talweg. Umbría: nombre dado a las caras de las elevaciones que miran al Norte.
5.4. Obtención del perfil topográfico
Si las curvas de nivel son el resultado de abatir la componente vertical del relieve (la altitud) sobre un plano, el trazado de un perfil topográfico es el problema inverso: restituir la dimensión vertical del relieve a partir de las curvas de nivel. Para ello, se traza sobre el mapa una línea, sobre la cual queremos levantar el perfil vertical del relieve, Y se van anotando sobre una hoja de papel milimetrado los puntos en que dicha línea corta a las curvas de nivel y el valor de altitud que representan las curvas maestras de 100 en 100 m. cortadas. En el papel milimetrado se trazan en ordenadas los valores de todas las cotas y se van proyectando los puntos cortados has la altura indicada en el eje de ordenadas. Luego se unen los puntos y se obtiene el relieve.
En los mapas de E = 1: 50.000 conviene realzar la escala vertical; se suele utilizar la 1:20.000.
II) EL MAPA GEOLOGICO
- Introducción
Los mapas geológicos son la representación de los rasgos de una región sobre la base de un mapa topográfico. En España el organismo encargado de la Cartografía Geológica es el Instituto Tecnológico y Geominero de España (ITGME), que elabora los siguientes tipos de cartografía: A) Cartografía Geológica a diferentes escalas (1:50.000, 1: 200.000 y 1: 1.000.000); B) Cartografía Minera, con mapas meta10genéticos, de rocas industriales y otros con temas de interés sobre recursos nacionales; C) Cartografía Hidrogeológica, con mapas hidrogeológicos a escala 1:50.000 y 1:100.000; D) Cartografía Geotécnica, con mapas geotécnicos E = 1.200.
- Elaboración de un mapa geológico
Hemos dicho que un mapa geológico es la expresión de los motivos geológicos necesarios (composición litológica, estructura, edad de los materiales), de una región sobre una base topográfica. Para dibujarlo hemos de ser capaces de interpretar la intersección en el espacio de dos superficies distintas, la topográfica y la propia del motivo geológico que queremos representar.
Un afloramiento es la expresión sobre la superficie del terreno de un
motivo geológico (estrato, formación, etc.).
La amplitud de un afloramiento en superficie depende también de la inter- sección entre dos elementos: el buzamiento (Fig. A) y la forma topográfica del relieve (Fig.). Estos factores interaccionan en la realidad y permiten dibujar un mapa geológico y, a la inversa, interpretar uno ya dibujado.
