En este documento se presenta el informe de un laboratorio realizado sobre el caldero y su sistema de alimentación. El objetivo principal es reconocer los componentes y sistemas de un caldero pirotubular, analizar el proceso de bombeo mediante el diagrama H-Q de una bomba centrífuga y estudiar el funcionamiento de un sistema de bombeo común. El documento incluye un plan de trabajo y resultados de laboratorio.
Tipo: Apuntes
1 / 6
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

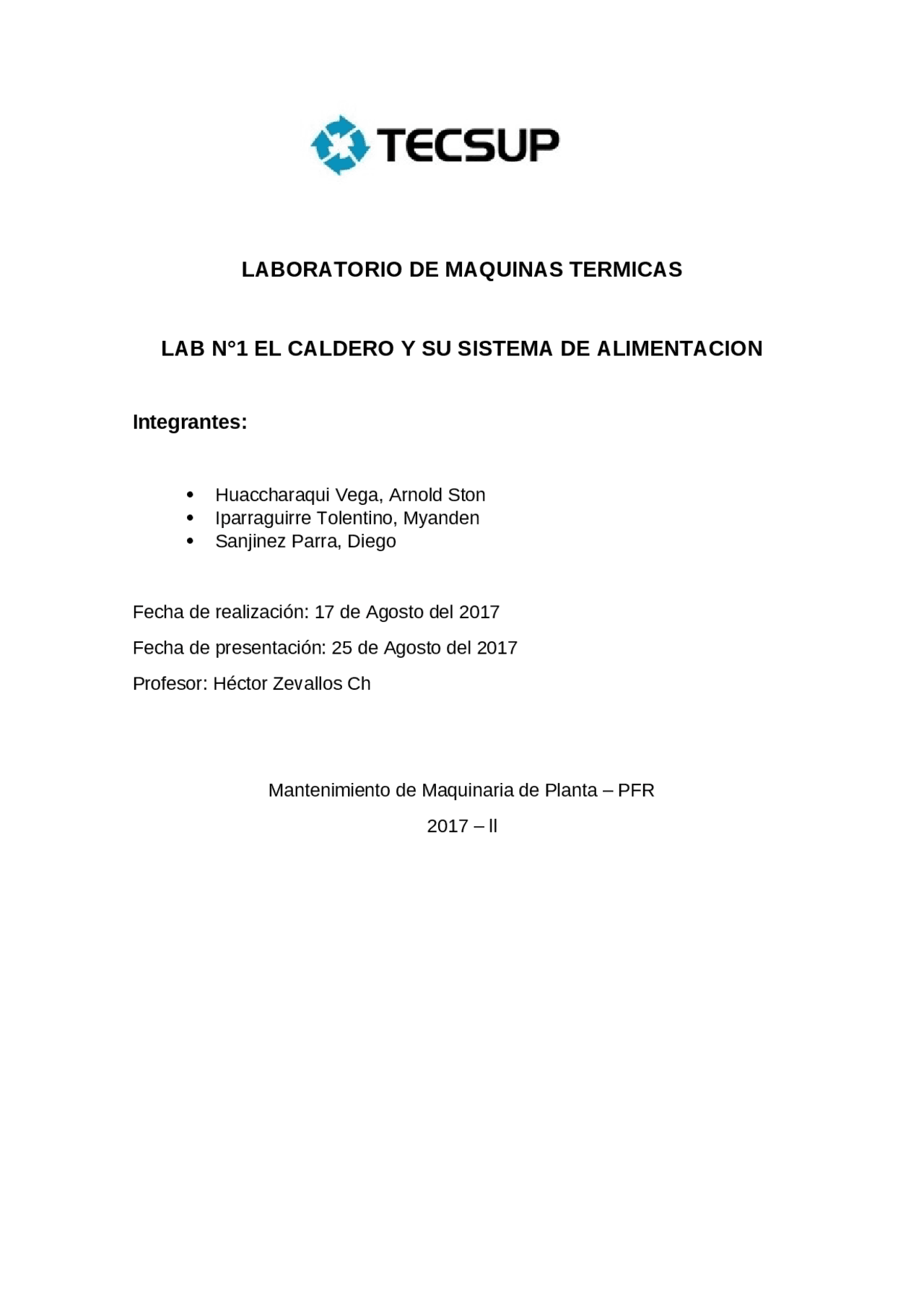

Huaccharaqui Vega, Arnold Ston
Iparraguirre Tolentino, Myanden
Sanjinez Parra, Diego
Fecha de realización: 17 de Agosto del 2017
Fecha de presentación: 25 de Agosto del 2017
Profesor: Héctor Zevallos Ch
Mantenimiento de Maquinaria de Planta – PFR
2017 – ll
Reconocer los componentes y sistemas con los que cuenta un
caldero.
Analizar el proceso de bombeo desarrollando el diagrama H-Q de una
bomba centrifuga.
a. Motor Eléctrico.
Es el centro del sistema y también se encarga de distribuir la
energía al fluido.
b. Bomba centrifuga:
Encaja de manera directa a la bomba, también transmite y
transforma la potencia eléctrica en potencia mecánica con
respecto al eje de bomba.
c. Tuberías:
Este elemento se encargará de contener el fluido y transportar
desde el inicio hasta el lugar de consumo.
d. Válvulas:
Estos componentes se encargan de controlar el paso del
fluido.
Para rellenar la tabla, se necesita de las siguientes formulas:
η =
P. bombeo
P. consumida
H. Q. γ
V. I. cos ∅
Donde:
Abrir completamente la válvula de regulación.
Llenar la tabla correspondiente.
Cerrar un poco la Válvula de regulación hasta
disminuir el caudal anterior en 5lts/min y
volver a tomar las medidas de presión y
amperaje.
Tomar datos del caudal presión y amperaje
para esas condiciones de operación.
Repetir el paso 3 todas las veces que sean
necesarias hasta que la válvula quede
cerrada completamente (caudal=0) y tomar
medidas de presión y amperaje para ese
último punto de operación.
Con el módulo de bombeo se procederá a tomar datos para la
elaboración de la curva característica H-Q de la bomba de trabajo y
encontrar el punto de operación más eficiente mediante los siguientes
pasos:
