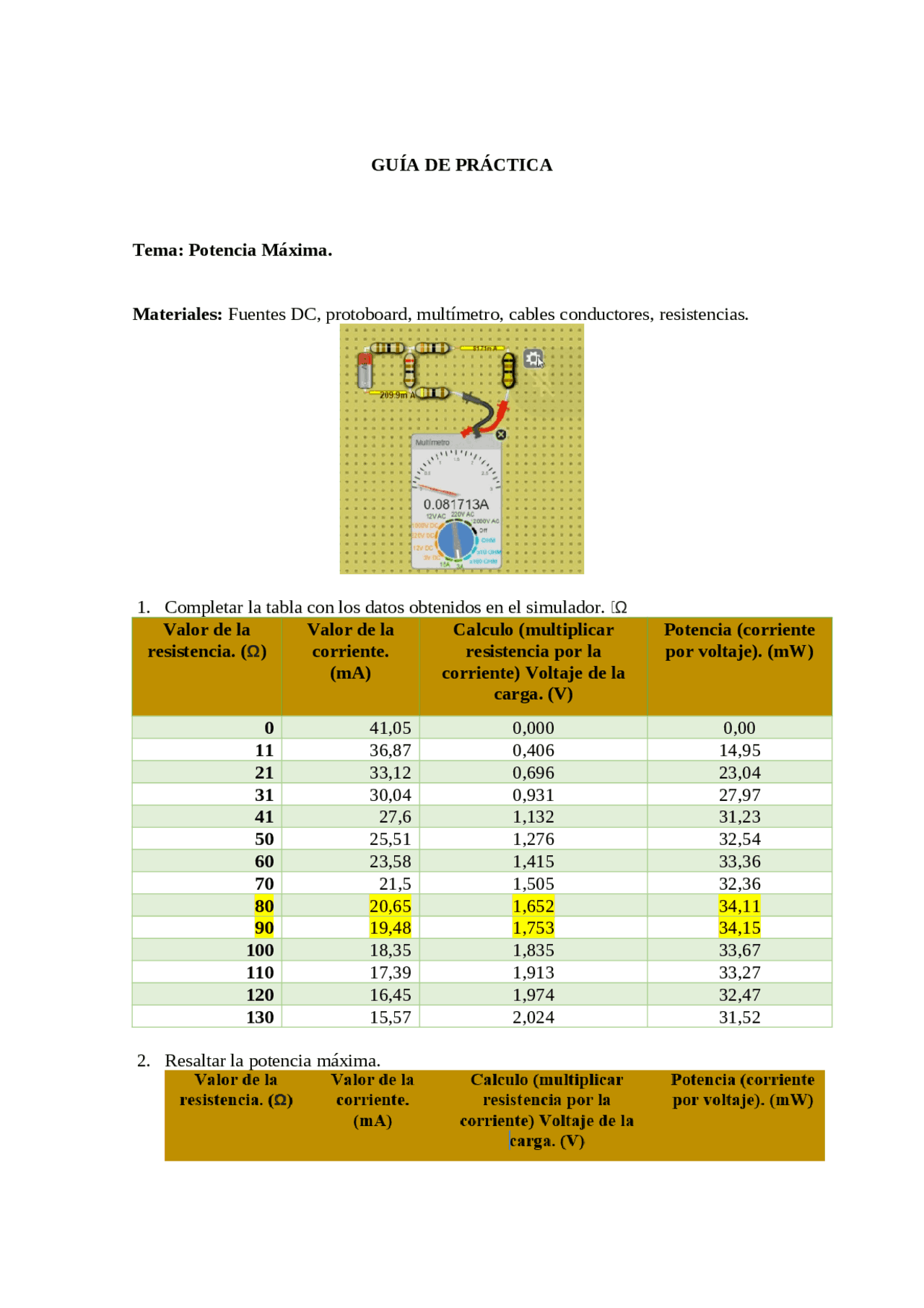

GUÍA DE PRÁCTICA
Tema: Potencia Máxima. Materiales: Fuentes DC, protoboard, multímetro, cables conductores, resistencias.
- Completar la tabla con los datos obtenidos en el simulador. Ω Valor de la resistencia. (Ω) Valor de la corriente. (mA) Calculo (multiplicar resistencia por la corriente) Voltaje de la carga. (V) Potencia (corriente por voltaje). (mW) 0 41,05 0,000 0, 11 36,87 0,406 14, 21 33,12 0,696 23, 31 30,04 0,931 27, 41 27,6 1,132 31, 50 25,51 1,276 32, 60 23,58 1,415 33, 70 21,5 1,505 32, 80 20,65 1,652 34, 90 19,48 1,753 34, 100 18,35 1,835 33, 110 17,39 1,913 33, 120 16,45 1,974 32, 130 15,57 2,024 31,
- Resaltar la potencia máxima.
- Realice un gráfico en el cual la resistencia sea el eje de las abscisas y la potencia en el de las ordenadas. 0 5 10 15 20 25 30 35 40 45
Grafi ca Resistencia vs Potencia
- Calcular el voltaje Thévenin y la resistencia Thévenin, además la corriente circula potencia que máxima absorbe. Resistencia Thévenin. Voltaje Thévenin.
De esta manera se puede finalizar que al ver la tabla de la potencia máxima en nuestro caso se encuentra entre los valores de 80 ohm y 90 ohm de esta manera se tiene una potencia de 34.15 mW, mientras que cuando se realizo el calculo tanto de del voltaje Thévenin que nos dio 3.28 V y la resistencia Thévenin de 79.21 ohm se concluyó que en efecto existe una variación los datos calculados y los prácticos eso debido a que los datos que se tiene en la tabla están de manera transferida es decir la potencia máxima se manifiesta mediante los rangos por lo cual se puede considerar que existe un porcentaje de error no tan algo debido a que la resistencia Thévenin si se acerca a la resistencia de la tabla. Además, los datos que se tienen en la tabla es decir los tomados por el simulador no se tomo los valores reales o exactos de las resistencias debido a que estas tienen un porcentaje de tolerancia por lo tanto se generar un margen de diferencia el cual se puede verificar cuando se realiza los cálculos de manera teórica en donde si se toman los valores exactos de las resistencias. Otro factor a tener en cuenta es que en los cálculos Thévenin se realizaron aproximaciones a los decimales por lo cual puede existir el porcentaje de error. Conclusiones.
- Al finalizar, la práctica y de realizar los cálculos se puedo verificar que los valores del voltaje Thévenin y la resistencia Thévenin son esencial pues nos ayudan a comprobar que partir de estos valores obtenidos se puede disminuir en este caso el valor de la potencia, además de ser una técnica eficiente para solucionar circuitos eléctricos nos facilita la interpretación de resultados y de esta manera poder calcular los valores con mas exactitud de tal manera que se reduzca en la mayor parte posible el error. - Además, en esta simulación nos demostró que el método de cálculo del equivalente de Thévenin para un circuito y ver cómo se afecta la potencia suministrada a la resistencia de carga al variar esta última. De esta manera se visualizó cómo la máxima transferencia de potencia ocurre cuando la resistencia de carga es igual a la resistencia de Thévenin.
