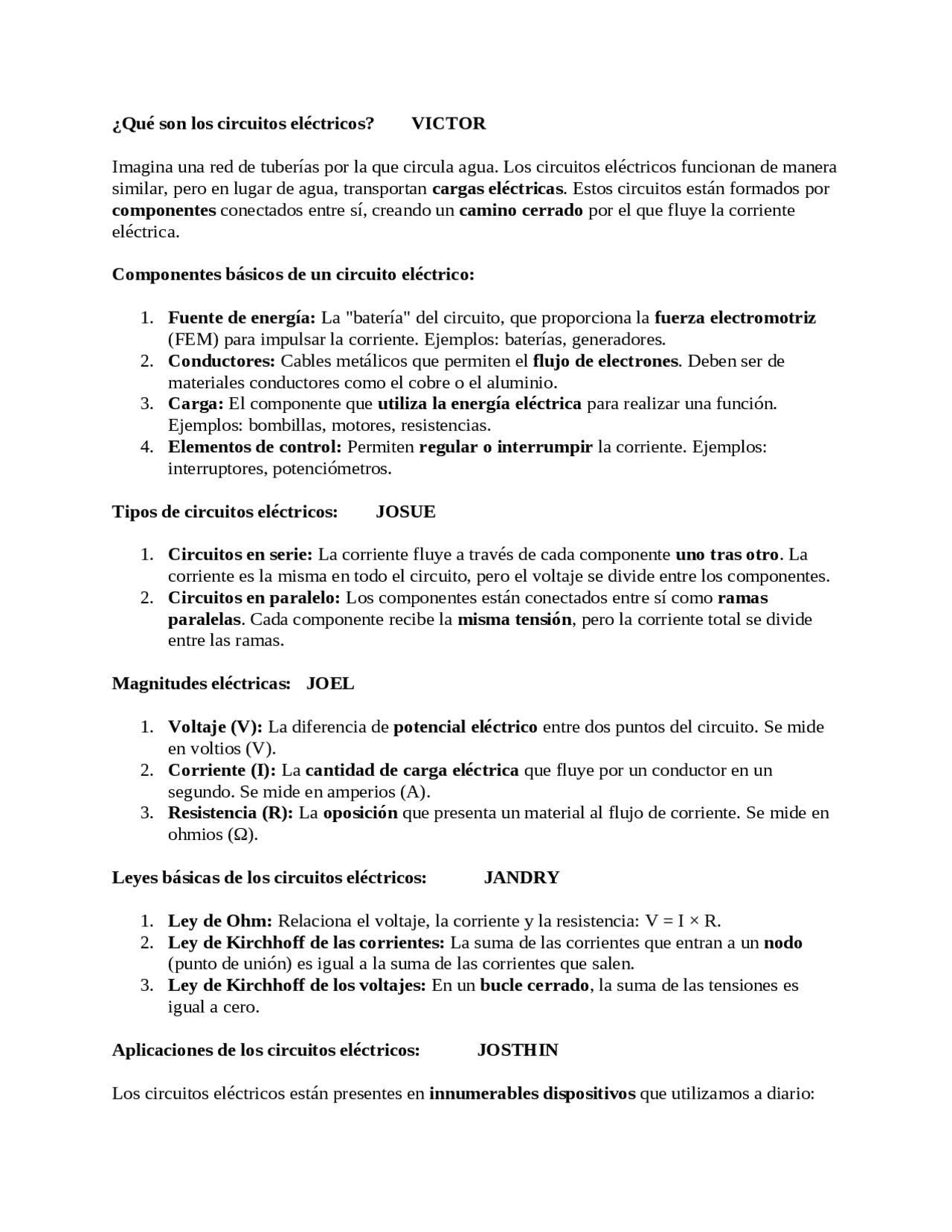

¿Qué son los circuitos eléctricos? VICTOR
Imagina una red de tuberías por la que circula agua. Los circuitos eléctricos funcionan de manera
similar, pero en lugar de agua, transportan cargas eléctricas. Estos circuitos están formados por
componentes conectados entre sí, creando un camino cerrado por el que fluye la corriente
eléctrica.
Componentes básicos de un circuito eléctrico:
1. Fuente de energía: La "batería" del circuito, que proporciona la fuerza electromotriz
(FEM) para impulsar la corriente. Ejemplos: baterías, generadores.
2. Conductores: Cables metálicos que permiten el flujo de electrones. Deben ser de
materiales conductores como el cobre o el aluminio.
3. Carga: El componente que utiliza la energía eléctrica para realizar una función.
Ejemplos: bombillas, motores, resistencias.
4. Elementos de control: Permiten regular o interrumpir la corriente. Ejemplos:
interruptores, potenciómetros.
Tipos de circuitos eléctricos: JOSUE
1. Circuitos en serie: La corriente fluye a través de cada componente uno tras otro. La
corriente es la misma en todo el circuito, pero el voltaje se divide entre los componentes.
2. Circuitos en paralelo: Los componentes están conectados entre sí como ramas
paralelas. Cada componente recibe la misma tensión, pero la corriente total se divide
entre las ramas.
Magnitudes eléctricas: JOEL
1. Voltaje (V): La diferencia de potencial eléctrico entre dos puntos del circuito. Se mide
en voltios (V).
2. Corriente (I): La cantidad de carga eléctrica que fluye por un conductor en un
segundo. Se mide en amperios (A).
3. Resistencia (R): La oposición que presenta un material al flujo de corriente. Se mide en
ohmios (Ω).
Leyes básicas de los circuitos eléctricos: JANDRY
1. Ley de Ohm: Relaciona el voltaje, la corriente y la resistencia: V = I × R.
2. Ley de Kirchhoff de las corrientes: La suma de las corrientes que entran a un nodo
(punto de unión) es igual a la suma de las corrientes que salen.
3. Ley de Kirchhoff de los voltajes: En un bucle cerrado, la suma de las tensiones es
igual a cero.
Aplicaciones de los circuitos eléctricos: JOSTHIN
Los circuitos eléctricos están presentes en innumerables dispositivos que utilizamos a diario:
