Una introducción al cableado estructurado, incluyendo una descripción de los diferentes componentes y sistemas de canalización utilizados. Se abordan temas como la conectividad de cobre, los racks y accesorios, y los sistemas de puesta a tierra. El documento también incluye actividades prácticas para identificar y analizar los elementos del cableado estructurado. La información proporcionada puede ser útil para estudiantes y profesionales interesados en el diseño e implementación de sistemas de cableado estructurado en edificios y redes de telecomunicaciones.
Tipo: Esquemas y mapas conceptuales
1 / 17
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

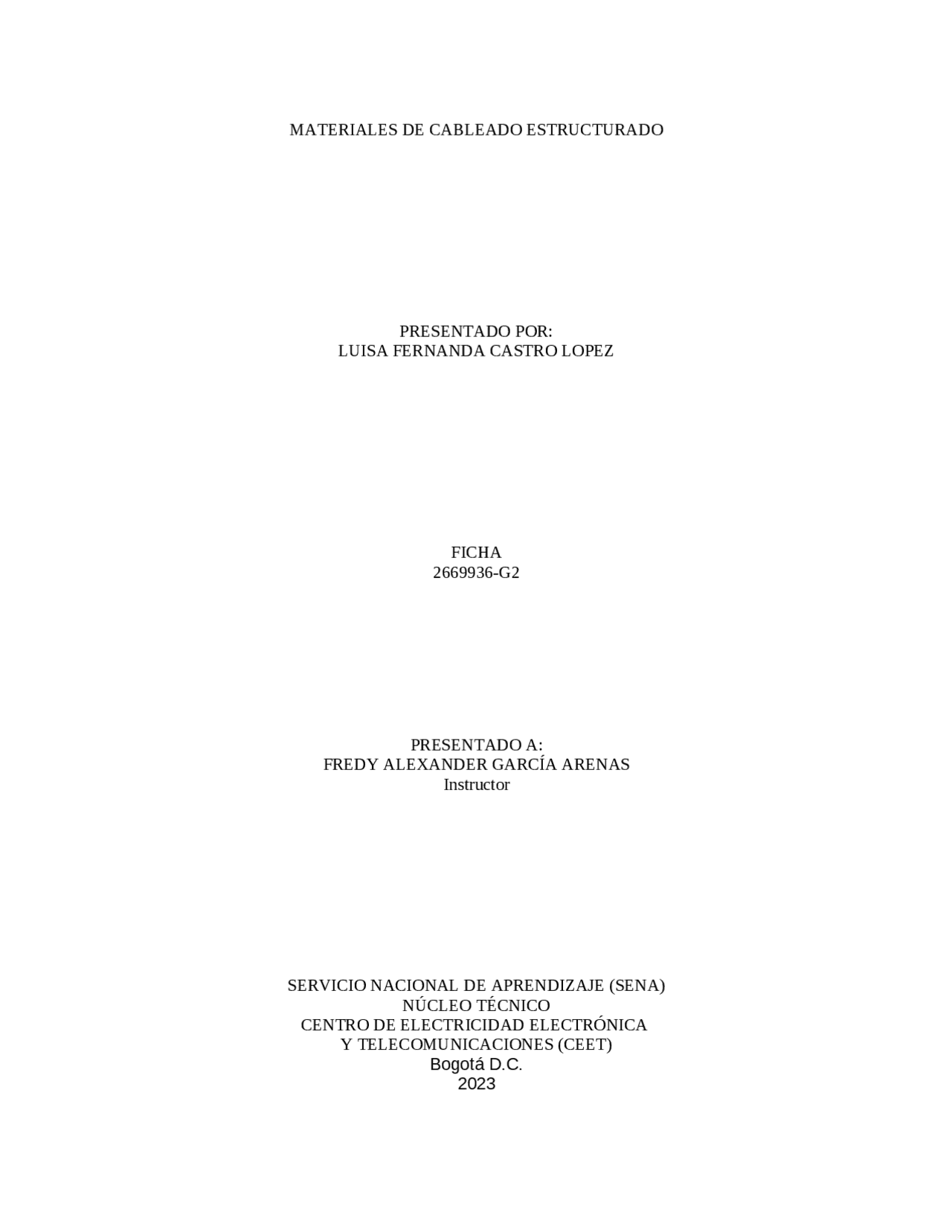

Instructor SERVICIO NACIONAL DE APRENDIZAJE (SENA) NÚCLEO TÉCNICO CENTRO DE ELECTRICIDAD ELECTRÓNICA Y TELECOMUNICACIONES (CEET) Bogotá D.C. 2023
INTRODUCCIÓN ............................................................................. ¡Error! Marcador no definido. OBJETIVOS .................................................................................... ¡Error! Marcador no definido. Objetivo general Objetivos específicos
3. FORMULACIÓN DE LAS ACTIVIDADES DE APRENDIZAJE .......... ¡Error! Marcador no definido. 3.1 Actividades de Reflexión inicial 3.2 Actividades de contextualización e identificación de conocimientos Actividad 1: identificación de componentes en canalización de cableado estructurado 3.3 Actividades de apropiación del conocimiento Actividad 1: Sistemas de canalización Actividad 2: Conectividad de cobre Actividad 3: Racks y accesorios Actividad 4: Sistema de puesta a tierra 3.4 Actividades de transferencia del conocimiento Actividad 1: Fichas técnicas de productos Actividad 2: Hoja de materiales y herramientas CONCLUSIONES ............................................................................. ¡Error! Marcador no definido. BIBLIOGRAFÍA ............................................................................... ¡Error! Marcador no definido.
3.3 Actividades de apropiación del conocimiento Actividad 1: Sistemas de canalización. La mayoría de las canalizaciones se proveen con lineamientos de diseño, e incluyen factores de llenado del fabricante. Los estándares internacionales establecen un factor de llenado específicamente para las tuberías cerradas que se conoce como factor de llenado 40% mínimo y 60% máximo. A continuación, encontrara unas imágenes con algunos elementos de canalización con sistemas variados, pero que cumplen un papel importante, identifique el nombre del elemento y la función para la cual fue creado, para esto puede apoyarse en uno de los fabricantes de sistemas de canalización. Imagen Nombre Descripción de la función del elemento
Techo La función principal de un sistema portacables consiste ante todo en proporcionar un soporte de cables eficaz, resistente y duradero. Bandeja hilo portacables de malla La función de la bandeja hilo portacables de malla es soportar cables eléctricos de una manera ordenada y segura, especialmente para sistemas de control y datos. También permite evitar la acumulación de humedad y reducir los daños en el aislamiento de los cables. Bandeja portacables de malla Las bandejas portacables tienen la función de canalizar, proteger y soportar los cables eléctricos o de comunicación, evitando accidentes y facilitando el acceso e instalación. soporte CSN 150 La función principal de un sistema portacables consiste ante todo en proporcionar un soporte de cables eficaz, resistente y duradero. soporte RCSN La función es sostener las bandejas portacables tipo malla en diferentes ángulos y alturas.
Derivación "T" G.S. horizontal Curva vertical exterior a 45° y 90° Charola de aluminio tramo recto escalera Tramos rectos Unicanal RTGamma ducto con cambio de nivel convexo a 90° RTGamma proporciona excelentes propiedades mecánicas y funcionales que se traducen en mayor duración, flexibilidad y facilidad de instalación.
Canaleta DLP-S Tubo Conduit EMT Actividad 2: Conectividad de cobre. La conectividad y los medios de transmisión poseen un sinfín de aplicaciones, pero cuando se habla de transmisiones de datos a altas velocidades, esos medios forman una parte esencial en el cumplimiento de sus características físicas. Los conductores eléctricos son hilos de metal, generalmente de cobre, que se utilizan para conducir la corriente eléctrica. Asimismo, se clasifican por su forro, calibre y aplicación. A continuación, encontrara algunas imágenes de elementos que permiten conectorizar el cobre dentro del sistema de cableado estructurado. Identifique su nombre y coloque las características técnicas de estos elementos, teniendo en cuenta que deben ser compatibles entre ellos. Imagen Nombre Especificaciones técnicas Keystone jack cat 6 para rj Aceptan cable de par trenzado sin blindaje (UTP) de 23 y 24 AWG. Trabajan en altas velocidades y ancho de banda en exceso de los 250 MHz Los 8 conductores se conectan de una vez. Están disponibles en versiones UTP y FTP con hilo de tierra para drenaje. Tienen 8 contactos a 90°. Tapa Face Plate Doble en ABC para Red RJ Son placas de pared retardantes de llama. Tienen espacio para marcación de punto cubierto por acrílico. Tienen iconos de identificación voz/datos.
Armario Rack 42U Rack Tienen un formato de 19 pulgadas. Están construidos en acero laminado. Soportan hasta 800 kg de carga. Tienen diferentes medidas de ancho y profundidad según el modelo. Incluyen techo, panel lateral, soportes y otros accesorios según el fabricante. Bastidor Estructura de rack Son estructuras metálicas que alojan equipamiento electrónico, informático y de comunicaciones Tienen un ancho normalizado de 19 pulgadas Tienen diferentes alturas expresadas en unidades de rack (U) que equivalen a 44,45 mm Tienen diferentes profundidades según el tipo de equipamiento que albergan. Panel, front finger duct, 5", 2 RMS Son paneles que proveen gestión de cableado horizontalmente en el frente de racks de 2 y 4 postes y cualquier rack o soporte montado en la pared de 19" de ancho Están hechos de acero laminado en frío (CRS) de 16 calibres con acabado en polvo negro Tienen ductos y cubiertas de PVC con clasificación UL 94V-0 y color negro Incluyen tornillos para su instalación
Gabinete de montaje en pared datacab, 12u, puerta de plexiglas Son gabinetes que permiten alojar equipos electrónicos, informáticos y de comunicaciones en la pared Tienen una puerta frontal de vidrio templado o plexiglas con cerradura y borde de metal Tienen una estructura soldada o atornillada con una capacidad de carga entre 60 y 75 kg Tienen entradas de cable extraíbles en la parte superior e inferior Estante de rack sólido de un solo lado Son estantes que permiten almacenar materiales largos como barras, tubos, conductos, etc. en un solo lado Tienen una capacidad de carga variable según el modelo, que puede ir desde 250 hasta 1000 libras (113 hasta 453 kg) por brazo Tienen brazos ajustables en incrementos de 3 pulgadas (7. cm) que se aseguran con pasadores Tienen una estructura de acero soldado con acabado en polvo Ring horizontal cord manager Son dispositivos que permiten organizar y distribuir los cables en la parte frontal de los racks, gabinetes o soportes de 19 pulgadas Tienen entre cuatro y cinco anillos horizontales para reducir el estrés en los cables almacenados y mantener una geometría óptima Tienen los bordes de los anillos con un radio para proteger los cables de cortes y rasgaduras Actividad 4: Sistema de puesta a tierra Existen varios tipos de tierras físicas que se emplean para los sistemas de puesta a tierra, tanto en sistemas eléctricos como en sistemas de telecomunicaciones:
puesta a tierra del sistema de potencia eléctrica. protección. Usar materiales adecuados para el conductor, como el cobre o el aluminio, y asegurar una buena conexión con el embarrado de tierra. 3.4 Actividades de transferencia del conocimiento. Actividad 1: Fichas técnicas de productos Una vez seleccionada la solución y los materiales que van a utilizar para realizar el proyecto de cableado estructurado es importante conocer a fondo cada uno de ellos y determinar si es el adecuado para el proyecto, con el fin de realizar la ficha técnica de cada uno de los elementos, recuerde que esta contiene las características técnicas necesarias para cumplir con los requerimientos de diseño. Realice una investigación sobre los materiales que suministran los fabricantes y elabore fichas técnicas propias de su empresa de proyecto para cada uno de los elementos que va a utilizar. Actividad 2: Hoja de materiales y herramientas Realice el borrador inicial donde relacione los materiales y herramientas necesarios para elaborar el cableado estructurado de su proyecto, registre todo el material, características, costos unitarios y fotografía. Elabore una hoja de cálculo para registrar que materiales y herramientas va a utilizar CONCLUSIÓN
