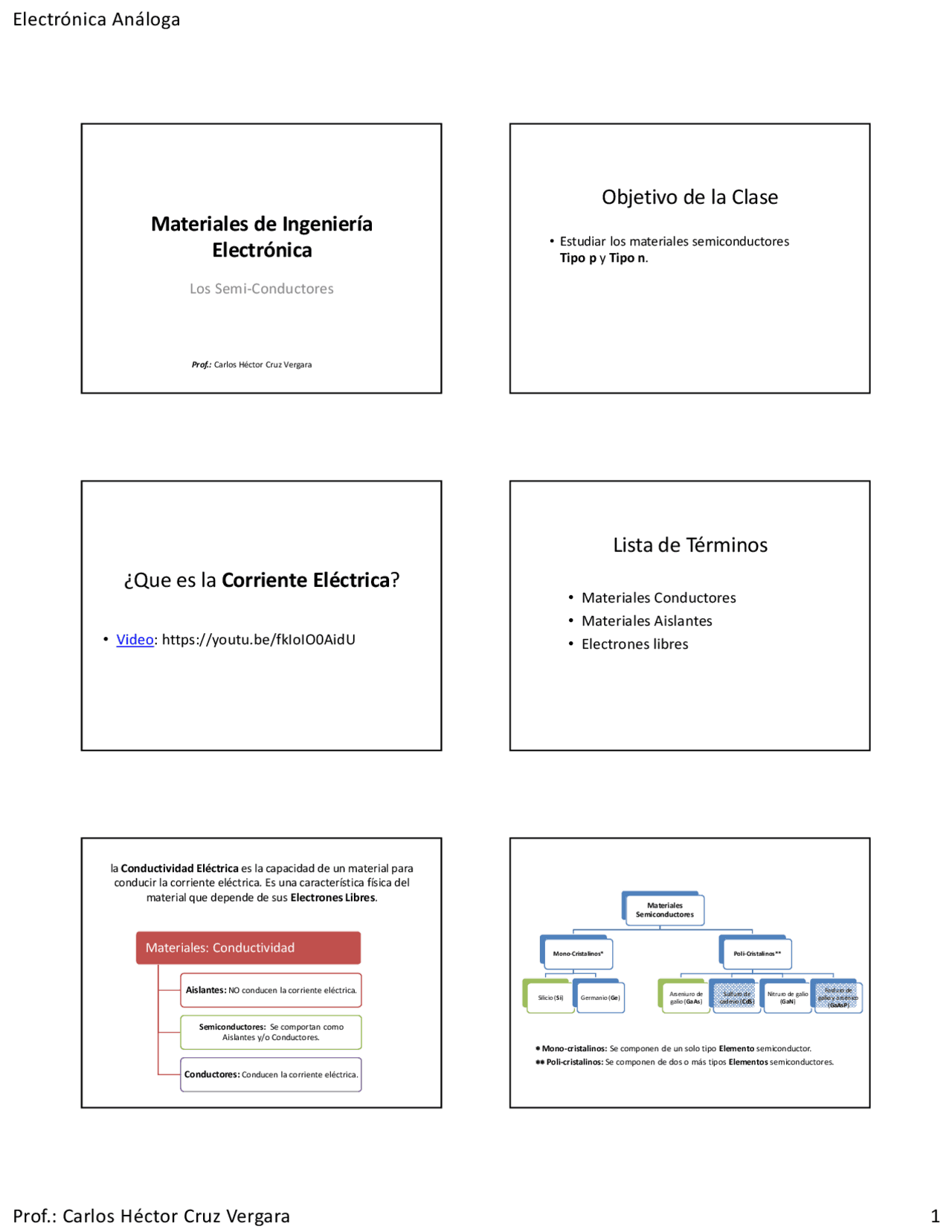

Electrónica Análoga
Prof.: Carlos Héctor Cruz Vergara 1
Materiales de Ingeniería
Electrónica
Los Semi-Conductores
Prof.: Carlos Héctor Cruz Vergara
Objetivo de la Clase
Estudiar los materiales semiconductores
Tipo p y Tipo n.
¿Que es la Corriente Eléctrica?
Video: https://youtu.be/fkIoIO0AidU
Lista de Términos
Materiales Conductores
Materiales Aislantes
Electrones libres
la Conductividad Eléctrica es la capacidad de un material para
conducir la corriente eléctrica. Es una característica física del
material que depende de sus Electrones Libres.
Materiales: Conductividad
Aislantes: NO conducen la corriente eléctrica.
Semiconductores: Se comportan como
Aislantes y/o Conductores.
Conductores: Conducen la corriente eléctrica.
Materiales
Semiconductores
Mono-Cristalinos*
Silicio (Si)Germanio (Ge)
Poli-Cristalinos**
Arseniuro de
galio (GaAs)
Sulfuro de
cadmio (CdS)
Nitruro de galio
(GaN)
Fosfuro de
galio y arsénico
(GaAsP)
Mono-cristalinos: Se componen de un solo tipo Elemento semiconductor.
∗∗
∗∗∗∗
∗∗ Poli-cristalinos: Se componen de dos o más tipos Elementos semiconductores.
pf3
pf4
pf5

Vista previa parcial del texto

¡Descarga Materiales Semiconductores: Tipo p y Tipo n y más Diapositivas en PDF de Electrónica Analógica solo en Docsity!

Materiales de Ingeniería

Electrónica

Los Semi-Conductores

Prof.: Carlos Héctor Cruz Vergara

Objetivo de la Clase

  • Estudiar los materiales semiconductores

Tipo p y Tipo n.

¿Que es la Corriente Eléctrica?

  • Video: https://youtu.be/fkIoIO0AidU

Lista de Términos

  • Materiales Conductores
  • Materiales Aislantes
  • Electrones libres
la Conductividad Eléctrica es la capacidad de un material para
conducir la corriente eléctrica. Es una característica física del
material que depende de sus Electrones Libres.

Materiales: Conductividad

Aislantes: NO conducen la corriente eléctrica.

Semiconductores: Se comportan como Aislantes y/o Conductores.

Conductores: Conducen la corriente eléctrica.

Materiales Semiconductores

Mono-Cristalinos*

Silicio (Si) Germanio (Ge)

Poli-Cristalinos**

Arseniuro de galio (GaAs)

Sulfuro de cadmio (CdS)

Nitruro de galio (GaN)

Fosfuro de galio y arsénico (GaAsP)

∗∗ ∗∗ Mono-cristalinos: Se componen de un solo tipo Elemento semiconductor. ∗∗∗∗ ∗∗∗∗ Poli-cristalinos: Se componen de dos o más tipos Elementos semiconductores.

FÍSICA Y QUÍMICA

Conceptos básicos:

Un Átomo tiene igual número de Protones (Np) y Electrones
(Ne). Sin embargo, en ciertas condiciones los átomos pueden
ganar o perder electrones.
Estado neutro = Estado de equilibrio del átomo

Si: Np = Ne => Átomo sin carga Neutro

Si: Np > Ne => Átomo con carga + Catión

Si: Np < Ne => Átomo con carga - Anión

Modelo Planetario del Átomo: En 1913 Niels Bohr propuso que
los electrones de un átomo giran en órbitas circulares
concéntricas alrededor del núcleo.
Los Protones NO se mueven, están fijos en el núcleo =>
El movimiento de cargas depende de los electrones
  • Núcleo:
    • Protones: Carga positiva*
    • Neutrones: Sin Carga
  • Corteza:
    • Electrones: Carga negativa* ∗ Carga del Protón = Carga del Electrón = 1.6∗ 10 -19^ C

Ejercicio: ¿Qué se debe hacer para

cargar una esfera de cobre con 0.25 C?

Un Elemento Químico es un tipo de

materia constituida por Átomos de la

misma clase.

En la naturaleza sólo existen 118 clases de Átomos.

(Tabla Periódica de los Elementos)

Dos átomos se diferencian en su cantidad de

Protones.

El Número Atómico (Z) de un Elemento

Químico es la cantidad de protones que

tiene su átomo.

Z: ADN del Elemento Químico

Número

Atómico

Elemento

Químico

Ejemplo: En un cristal de Si o Ge Intrínsecos*, los cuatro electrones
de valencia de cada átomo forman Enlaces Covalentes con
electrones de átomos adyacentes.

El cristal se comporta como un Aislante

Los enlaces covalentes son muy fuertes, amarran los electrones de valencia a sus átomos

∗ Intrínsecos: Puros, que NO contiene impurezas.

Las características eléctricas de un cristal semiconductor

intrínseco se pueden modificar de manera significativa

con la adición de átomos de impurezas.

Sólo se requiere agregar un átomo de impureza por cada
106 átomos de Si o Ge.
El material semiconductor que ha sido sometido al proceso
de dopado se conoce como material Extrínseco.
La adición de átomos de impurezas se llama Dopado.
Ejemplo 1: El Semiconductor Tipo n se crea introduciendo átomos
de impurezas con cinco electrones de valencia (Pentavalentes). Ej.:
Antimonio (Sb), Arsénico (As) y Fósforo (P).

Protones = # Electrónes => Cristal Neutro

El quinto electrón queda libre

El cristal se comporta como un Conductor

Se llama Semiconductor Tipo n, porque los portadores de carga son los electrones libres

Ejemplo 2: El Semiconductor Tipo p se crea introduciendo átomos
de impurezas con tres electrones de valencia (Trivalentes). Ej.:
Boro (B), Aluminio (Al), Galio (Ga) e Indio (In).

Protones = # Electrónes => Cristal Neutro

El hueco recibe con facilidad un electrón

El cristal se comporta como un conductor

Se llama Semiconductor Tipo p, porque los portadores de carga son los huecos (Vacío)

Los Electrones pueden ganar suficiente energía cinética para
romper su enlace covalente y llenar el vacío creado por un Hueco.

Balance de Carga: Un electrón (Carga -) que se desplaza a la derecha, equivale una Carga + que se desplaza a la izquierda

Los huecos se representa como Cargas +

Entonces: El Electrón se desplaza en una dirección => El Hueco se desplaza al contrario

Video: Los Semiconductores

Temas :

  • Estructura Atómica.
  • Semiconductores Intrínsecos y Extrínsecos
  • Impurezas Pentavalentes y Trivalentes
  • Enlace: https://youtu.be/cy50YR7kr8c

LA UNIÓN PN

Una Revolución de la Electrónica:

Al unir semiconductores extrínsecos Tipo p y Tipo n,

llamada Unión pn, se presentan dos fenómenos físicos

que revolucionaron la electrónica.

Los portadores de carga del semiconductor Tipo p son los Huecos (Carga +).

Los portadores de carga del semiconductor Tipo n son los Electrones (Carga -).

Los semiconductores Tipo p y Tipo n son eléctricamente neutros

Primero: Algunos Electrones Libres del semiconductor

Tipo n se difunden a través de la unión y se recombinan

con los huecos del semiconductor Tipo p.

¡Esto es una separación de carga!

Por cada electrón que Cae/Recombina en un hueco se producen dos iones: uno negativo (Anión) y otro positivo (Catión).

¡Esto se llama dipolo!

¿Porqué NO se recombinan todos los

electrones libres del semiconductor Tipo n

con los huecos de semiconductor Tipo p?

Segundo: Entre los Aniones y Cationes, se forma un

Campo Eléctrico (ET) que impide que todos los

electrones libres del semiconductor Tipo n se

recombinen con los huecos del semiconductor Tipo p.

En la Práctica

Por excitación térmica se liberan electrones*

en la zona de deplexión. Esto origina una baja

corriente de fuga inversa (Is) del orden de

microamperios.

∗ Cuando se libera un Electrón deja un Hueco, esto Electrón deja un Hueco, esto
se llama Par Electrón - Hueco

POLARIZADA DIRECTAMENTE

La Unión pn

Para Polarizar Directamente la unión pn, el

Terminal Positivo/Negativo de una fuente

externa se debe conectar al Material Tipo p/n.

La polarización externa (VF) crea un Campo

Eléctrico (EF) opuesto al Campo Eléctrico (ET).

¿Qué efecto tiene EF sobre los Huecos/ Electrones
Libres del semiconductor Tipo p/n?

Respuesta: Los Huecos del Material Tipo p se desplazan

en la dirección de EF y los Electrones Libres de Material

Tipo n se desplazan en dirección contraria de EF.

Esto reduce la zona de deplexión. Si VF > VT se produce
un flujo de corriente eléctrica a través de la unión pn.

Conclusión

La Unión pn Polarizada Directamente permite

la circulación de corriente eléctrica, siempre

que el potencial de polarización (VF) sea mayor

que el de barrera (VT).

Idealmente se comporta

como un Interruptor Cerrado
