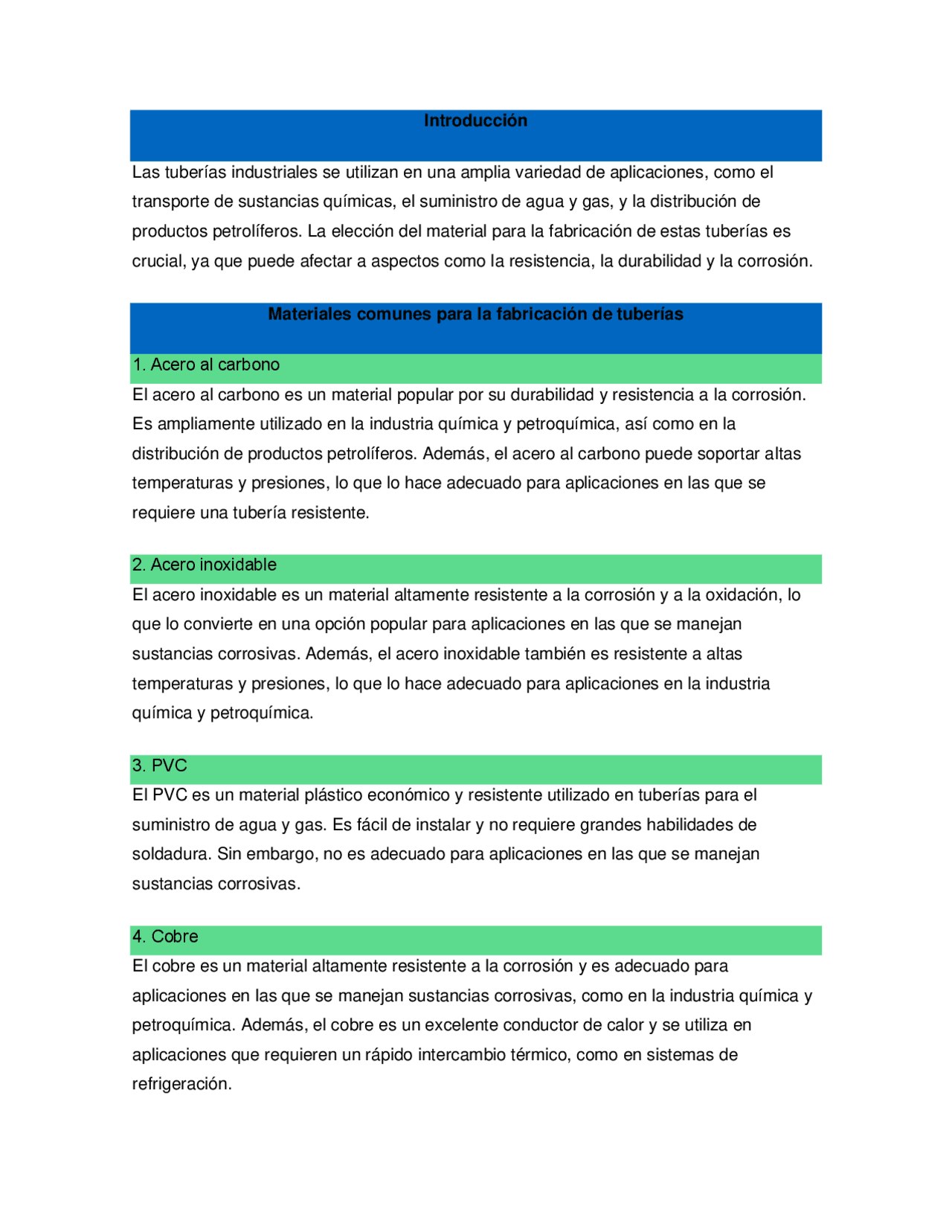

Introducción
Las tuberías industriales se utilizan en una amplia variedad de aplicaciones, como el
transporte de sustancias químicas, el suministro de agua y gas, y la distribución de
productos petrolíferos. La elección del material para la fabricación de estas tuberías es
crucial, ya que puede afectar a aspectos como la resistencia, la durabilidad y la corrosión.
Materiales comunes para la fabricación de tuberías
1. Acero al carbono
El acero al carbono es un material popular por su durabilidad y resistencia a la corrosión.
Es ampliamente utilizado en la industria química y petroquímica, así como en la
distribución de productos petrolíferos. Además, el acero al carbono puede soportar altas
temperaturas y presiones, lo que lo hace adecuado para aplicaciones en las que se
requiere una tubería resistente.
2. Acero inoxidable
El acero inoxidable es un material altamente resistente a la corrosión y a la oxidación, lo
que lo convierte en una opción popular para aplicaciones en las que se manejan
sustancias corrosivas. Además, el acero inoxidable también es resistente a altas
temperaturas y presiones, lo que lo hace adecuado para aplicaciones en la industria
química y petroquímica.
3. PVC
El PVC es un material plástico económico y resistente utilizado en tuberías para el
suministro de agua y gas. Es fácil de instalar y no requiere grandes habilidades de
soldadura. Sin embargo, no es adecuado para aplicaciones en las que se manejan
sustancias corrosivas.
4. Cobre
El cobre es un material altamente resistente a la corrosión y es adecuado para
aplicaciones en las que se manejan sustancias corrosivas, como en la industria química y
petroquímica. Además, el cobre es un excelente conductor de calor y se utiliza en
aplicaciones que requieren un rápido intercambio térmico, como en sistemas de
refrigeración.
Comparación de materiales
A continuación, se presenta una tabla que compara las propiedades de los materiales
comunes utilizados en la fabricación de tuberías.
Material Resistencia a la
corrosión
Resistencia a altas temperaturas y
presiones
Costo
Acero al
carbono
Baja Alta Medio
Acero
inoxidable
Alta Alta Alto
PVC Baja Baja Bajo
Cobre Alta Media Alto
