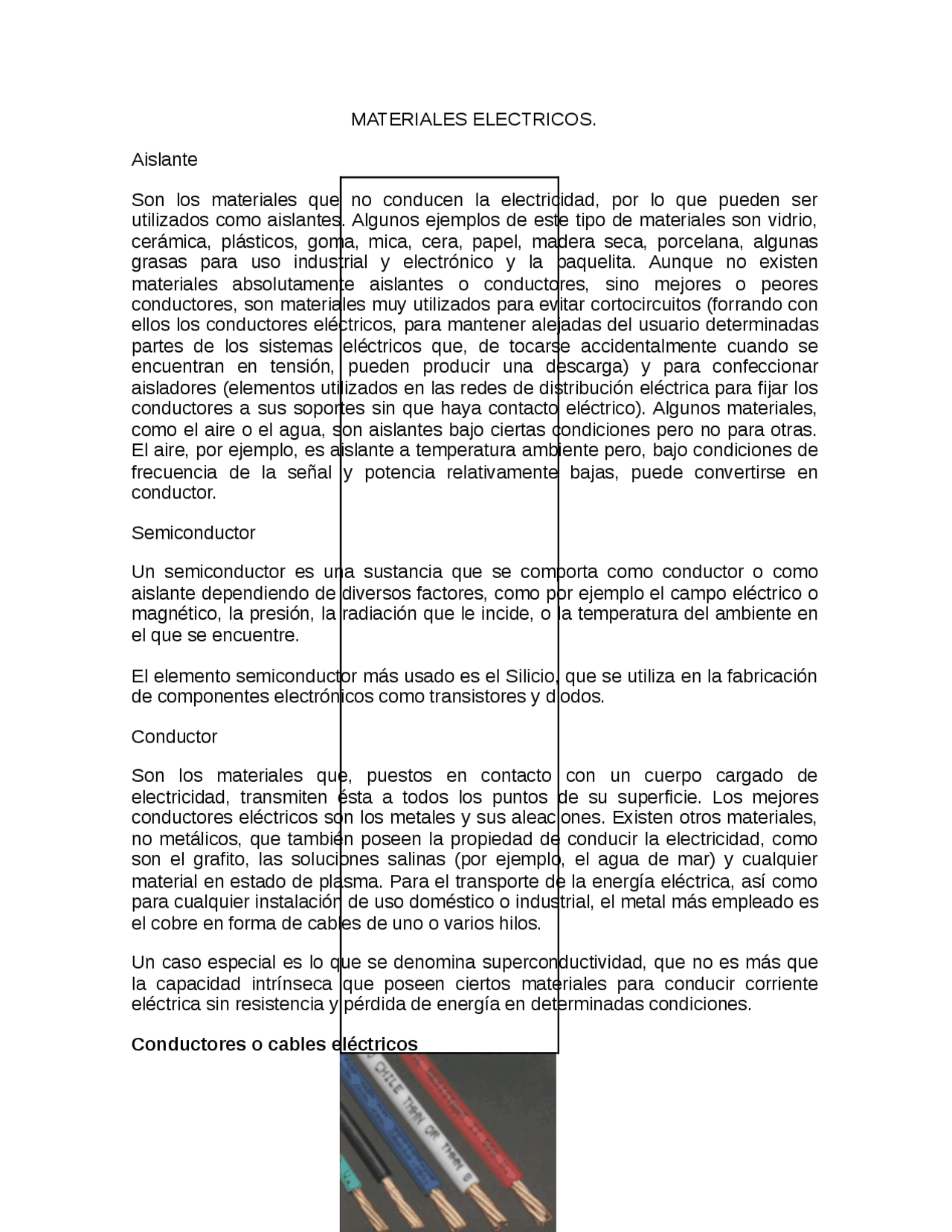

MATERIALES ELECTRICOS.
Aislante
Son los materiales que no conducen la electricidad, por lo que pueden ser utilizados como aislantes. Algunos ejemplos de este tipo de materiales son vidrio, cerámica, plásticos, goma, mica, cera, papel, madera seca, porcelana, algunas grasas para uso industrial y electrónico y la baquelita. Aunque no existen materiales absolutamente aislantes o conductores, sino mejores o peores conductores, son materiales muy utilizados para evitar cortocircuitos (forrando con ellos los conductores eléctricos, para mantener alejadas del usuario determinadas
partes de los sistemas eléctricos que, de tocarse accidentalmente cuando se encuentran en tensión, pueden producir una descarga) y para confeccionar
aisladores (elementos utilizados en las redes de distribución eléctrica para fijar los conductores a sus soportes sin que haya contacto eléctrico). Algunos materiales,
como el aire o el agua, son aislantes bajo ciertas condiciones pero no para otras. El aire, por ejemplo, es aislante a temperatura ambiente pero, bajo condiciones de
frecuencia de la señal y potencia relativamente bajas, puede convertirse en conductor.
Semiconductor
Un semiconductor es una sustancia que se comporta como conductor o como
aislante dependiendo de diversos factores, como por ejemplo el campo eléctrico o magnético, la presión, la radiación que le incide, o la temperatura del ambiente en
el que se encuentre.
El elemento semiconductor más usado es el Silicio, que se utiliza en la fabricación de componentes electrónicos como transistores y diodos.
Conductor
Son los materiales que, puestos en contacto con un cuerpo cargado de electricidad, transmiten ésta a todos los puntos de su superficie. Los mejores conductores eléctricos son los metales y sus aleaciones. Existen otros materiales, no metálicos, que también poseen la propiedad de conducir la electricidad, como son el grafito, las soluciones salinas (por ejemplo, el agua de mar) y cualquier material en estado de plasma. Para el transporte de la energía eléctrica, así como para cualquier instalación de uso doméstico o industrial, el metal más empleado es el cobre en forma de cables de uno o varios hilos.
Un caso especial es lo que se denomina superconductividad, que no es más que la capacidad intrínseca que poseen ciertos materiales para conducir corriente eléctrica sin resistencia y pérdida de energía en determinadas condiciones.
Conductores o cables eléctricos
Se aplica este concepto a los cuerpos capaces de conducir o transmitir la
electricidad. Un conductor eléctrico está formado primeramente por el conductor
propiamente tal, usualmente de cobre. Este puede ser alambre, es decir, una sola
hebra o un cable formado por varias hebras o alambres retorcidos entre sí. Los materiales más utilizados en la fabricación de conductores eléctricos son el cobre
y el aluminio. Aunque ambos metales tienen una conductividad eléctrica excelente, el cobre constituye el elemento principal en la fabricación de conductores por sus
notables ventajas mecánicas y eléctricas.
El uso de uno y otro material como conductor, dependerá de sus características eléctricas (capacidad para transportar la electricidad), mecánicas (resistencia al desgaste, maleabilidad), del uso específico que se le quiera dar y del costo.
Base Socker
Este material es en el cual se coloca al medidor para que permita el paso de corriente y marque lo que se consume en KW/H al mes o de acuerdo al convenio. Existen diferentes tipos de bases de acuerdo a la tensión de suministro al lugar de consumo.
Breakers
Los equipos eléctricos están protegidos de sobrecargas eléctricas por medio de fusibles o breakers (interruptores de circuito). Los breakers hacen la misma función que los fusibles, con la ventaja que pueden ser restaurados manualmente en lugar de tener que ser reemplazados. Los breakers tienen forma de una caja pequeña con un elemento hacia afuera que permite el paso de electricidad cuando esta hacia arriba y si existe una sobrecarga o corto circuito este se baja (salta).
Interruptor
Un interruptor eléctrico es un dispositivo utilizado para desviar o interrumpir el curso de una corriente eléctrica. En el mundo moderno las aplicaciones son innumerables, van desde un simple interruptor que apaga o enciende un bombillo, hasta un complicado selector de transferencia automático de múltiples capas controlado por computadora.
Su expresión más sencilla consiste en dos contactos de un metal inoxidable y el actuante. Los contactos, normalmente separados, se unen para permitir que la corriente circule. El actuante es la parte móvil que en una de sus posiciones hace presión sobre los contactos para mantenerlos unidos.
Un circuito eléctrico está compuesto por elementos conductores, conectados a una
fuente de alimentación o voltaje y cerrado a su vez, para cerrar o abrir el circuito se ayudan los circuitos de interruptores.
Un conductor eléctrico, es cualquier material que ofrezca poca o nula resistencia al paso de corriente eléctrica se conoce como aislante, en conceptos de física, es la
situación en la que los electrones se encuentran ligados a los átomos.
La corriente eléctrica, se explica con el supuesto practico de dos cuerpos con la misma carga son conectados con un conductor, estas se neutralizan mutuamente llevado a cabo mediante el flujo de los electrones que recorren el material
conductor.
- Elementos de un sistema eléctrico ya definidos en asignaturas anteriores:
Estos son activos y pasivos; los elementos activos transforman la energía en energía eléctrica, un ejemplo son los generadores; los elementos pasivos ceden, almacenan o disipan la energía, un ejemplo son resistencias, bobinas y/ o condensadores.
Elementos activos a modo enunciativo:
- Generadores de tensión.
- Generadores de corriente
- (^) Fuente eléctrica
- Fuentes reales
Elementos pasivos a modo enunciativo ya definidos en asignaturas
anteriores:
- Resistores.
- Capacitores o condensadores.
- Inductor o bobina
Elementos como capacitores e inductores están incluidos en las dos categorías ya que adsorben energía en modo carga y la suministran energía cuando en modo de descarga.
Componentes de un sistema eléctrico ya definidos en asignaturas
anteriores:
- Batería
- Generador/Alternador
- Amperímetro
- Interruptor principal. Fusibles e interruptores magneto térmicos. Otros elementos (motor de arranque, reguladores, inversores de polaridad, contactores, transformadores/rectificadores, etc...)
Clases de sistemas eléctricos
- Circuitos en serie: En este tipo de circuitos, los elementos se conectan en serie, es decir uno seguido de otro (positivo-negativo o fase-neutro). De esta forma la corriente es la misma en cualquier punto del circuito.
Circuito conectado en paralelo: En este tipo de circuitos, los elementos se
conectan en paralelo (positivo-positivo, negativo-negativo o fase-fase, neutro-
neutro). De esta forma la tensión es constante en cualquier punto del circuito.
