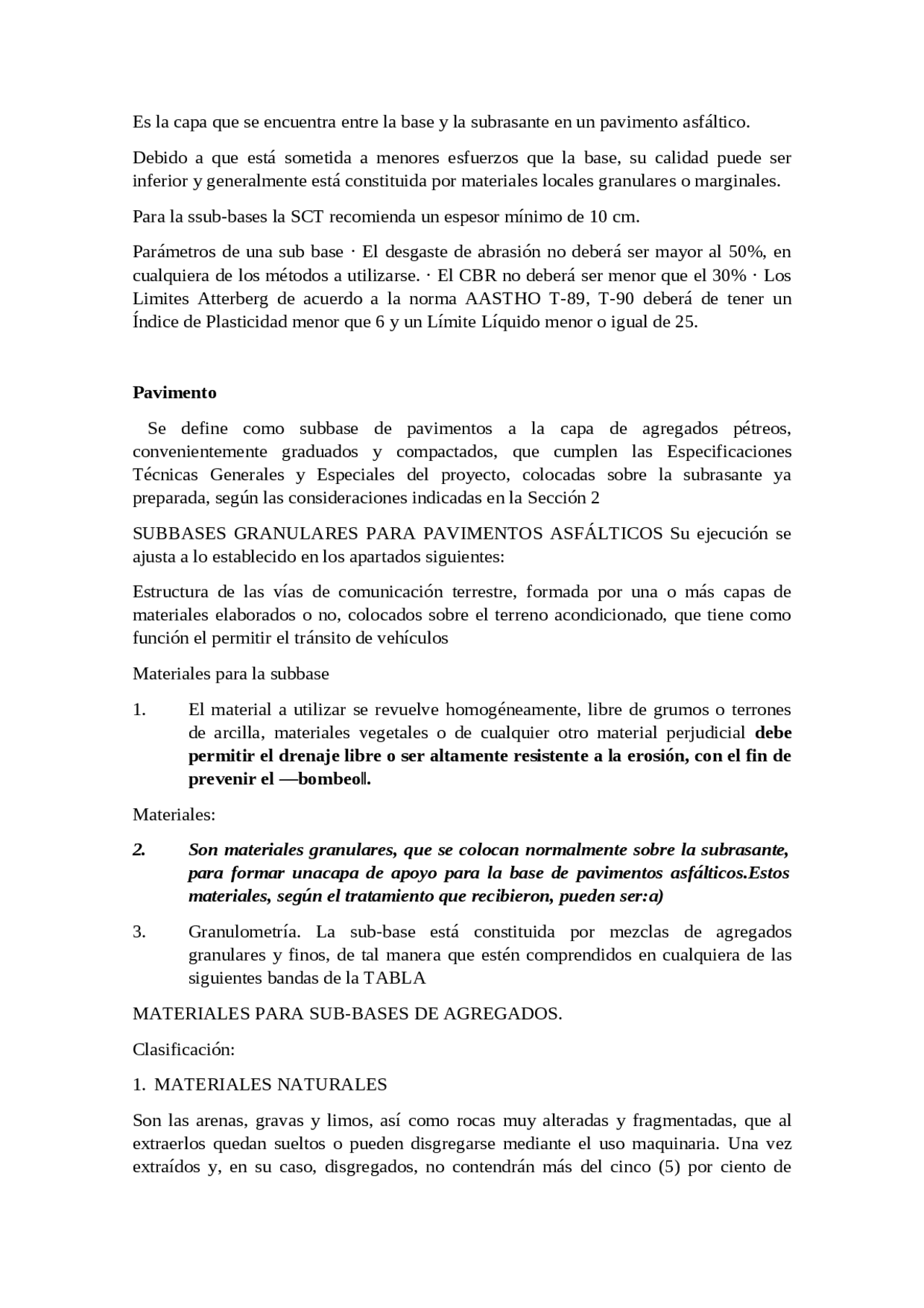

Es la capa que se encuentra entre la base y la subrasante en un pavimento asfáltico.

Debido a que está sometida a menores esfuerzos que la base, su calidad puede ser

inferior y generalmente está constituida por materiales locales granulares o marginales.

Para la ssub-bases la SCT recomienda un espesor mínimo de 10 cm.

Parámetros de una sub base · El desgaste de abrasión no deberá ser mayor al 50%, en

cualquiera de los métodos a utilizarse. · El CBR no deberá ser menor que el 30% · Los

Limites Atterberg de acuerdo a la norma AASTHO T-89, T-90 deberá de tener un

Índice de Plasticidad menor que 6 y un Límite Líquido menor o igual de 25.

Pavimento

Se define como subbase de pavimentos a la capa de agregados pétreos,

convenientemente graduados y compactados, que cumplen las Especificaciones

Técnicas Generales y Especiales del proyecto, colocadas sobre la subrasante ya

preparada, según las consideraciones indicadas en la Sección 2

SUBBASES GRANULARES PARA PAVIMENTOS ASFÁLTICOS Su ejecución se

ajusta a lo establecido en los apartados siguientes:

Estructura de las vías de comunicación terrestre, formada por una o más capas de

materiales elaborados o no, colocados sobre el terreno acondicionado, que tiene como

función el permitir el tránsito de vehículos

Materiales para la subbase

1. El material a utilizar se revuelve homogéneamente, libre de grumos o terrones

de arcilla, materiales vegetales o de cualquier otro material perjudicial debe

permitir el drenaje libre o ser altamente resistente a la erosión, con el fin de

prevenir el ―bombeo‖.

Materiales:

2. Son materiales granulares, que se colocan normalmente sobre la subrasante,

para formar unacapa de apoyo para la base de pavimentos asfálticos.Estos

materiales, según el tratamiento que recibieron, pueden ser:a)

3. Granulometría. La sub-base está constituida por mezclas de agregados

granulares y finos, de tal manera que estén comprendidos en cualquiera de las

siguientes bandas de la TABLA

MATERIALES PARA SUB-BASES DE AGREGADOS.

Clasificación:

1. MATERIALES NATURALES

Son las arenas, gravas y limos, así como rocas muy alteradas y fragmentadas, que al

extraerlos quedan sueltos o pueden disgregarse mediante el uso maquinaria. Una vez

extraídos y, en su caso, disgregados, no contendrán más del cinco (5) por ciento de

Vista previa parcial del texto

¡Descarga materiales para subbase y más Monografías, Ensayos en PDF de Suelos y recursos naturales solo en Docsity!

Es la capa que se encuentra entre la base y la subrasante en un pavimento asfáltico. Debido a que está sometida a menores esfuerzos que la base, su calidad puede ser inferior y generalmente está constituida por materiales locales granulares o marginales. Para la ssub-bases la SCT recomienda un espesor mínimo de 10 cm. Parámetros de una sub base · El desgaste de abrasión no deberá ser mayor al 50%, en cualquiera de los métodos a utilizarse. · El CBR no deberá ser menor que el 30% · Los Limites Atterberg de acuerdo a la norma AASTHO T-89, T-90 deberá de tener un Índice de Plasticidad menor que 6 y un Límite Líquido menor o igual de 25. Pavimento Se define como subbase de pavimentos a la capa de agregados pétreos, convenientemente graduados y compactados, que cumplen las Especificaciones Técnicas Generales y Especiales del proyecto, colocadas sobre la subrasante ya preparada, según las consideraciones indicadas en la Sección 2 SUBBASES GRANULARES PARA PAVIMENTOS ASFÁLTICOS Su ejecución se ajusta a lo establecido en los apartados siguientes: Estructura de las vías de comunicación terrestre, formada por una o más capas de materiales elaborados o no, colocados sobre el terreno acondicionado, que tiene como función el permitir el tránsito de vehículos Materiales para la subbase

El material a utilizar se revuelve homogéneamente, libre de grumos o terrones de arcilla, materiales vegetales o de cualquier otro material perjudicial debe permitir el drenaje libre o ser altamente resistente a la erosión, con el fin de prevenir el ―bombeo‖. Materiales: 2. Son materiales granulares, que se colocan normalmente sobre la subrasante, para formar unacapa de apoyo para la base de pavimentos asfálticos.Estos materiales, según el tratamiento que recibieron, pueden ser:a)
Granulometría. La sub-base está constituida por mezclas de agregados granulares y finos, de tal manera que estén comprendidos en cualquiera de las siguientes bandas de la TABLA MATERIALES PARA SUB-BASES DE AGREGADOS. Clasificación:
MATERIALES NATURALES Son las arenas, gravas y limos, así como rocas muy alteradas y fragmentadas, que al extraerlos quedan sueltos o pueden disgregarse mediante el uso maquinaria. Una vez extraídos y, en su caso, disgregados, no contendrán más del cinco (5) por ciento de

partículas mayores de setenta y cinco (75) milímetros, las que serán eliminados manualmente, ni más de veinticinco (25) por ciento del material que pase la maya con abertura de cero coma cero setenta y cinco (0,075) milímetros.

MATERIALES CRIBADOS Son las arenas, gravas y limos, así como rocas muy alteradas y fragmentadas, que al extraerlos quedan sueltos o pueden disgregarse mediante el uso maquinaria. Una vez extraídos y, en su caso, disgregados, si contienen entre el cinco (5) y el veinticinco (25) porciento de partículas mayores de setenta y cinco (75) milímetros y no más de veinticinco (25)por ciento de material que pase la maya con abertura de cero coma cero setenta y cinco(0,075) milímetros, para hacerlos utilizables requerirán de un tratamiento mecánico de cribado, con el equipo adecuado, para satisfacer la composición granulométrica.
MATERIALES TOTALMENTE TRITURADOS Son los materiales extraídos de un banco o pepenados, que requieren un tratamiento mecánico de trituración total y cribado, con el equipo adecuado, para satisfacer la composición granulométrica.
MATERIALES MEZCLADOS Son los que se obtienen mediante la mezcla de dos o más materiales de los que se refieren las fracciones A y B, en las proporciones necesarias para satisfacer los requisitos de calidad establecidos La subclase 1 esta formada por agregados gruesos provenientes de la trituración de grava o roca, mezclados con arena natural o material finamente triturado para alcanzar la granulometría especificada.

exigencias de granulometría que se indican en la tabla de Áridos para Base estabilizada con cemento y Suelo para base estabilizada suelo - cemento (anexo 1-2), de conformidad a la Clase señalada en los documentos contractuales, lo cual será comprobado mediante ensayos granulométricos, siguiendo lo establecido en la NTE INEN 696 Áridos. Análisis granulométrico en los áridos fino y grueso, así como se verificará la cantidad de material más fino que el tamiz N° 200 según la NTE 697 (AASHTO T.11 y T.27 respectivamente)”. (pág. 944) La norma NEVI-12-MTOP (2.013) sostiene: “El árido grueso no presentará porcentaje a la degradación mayor a 50% en cualquiera de los métodos de ensayo utilizados; NTE INEN 860 Áridos Determinación del valor de la degradación del árido grueso de partículas menores a 37,5 mm mediante el uso de la máquina de los ángeles. o NTE INEN 861 Áridos Determinación del valor de la degradación del árido grueso de partículas menores a 19 mm mediante el uso de la máquina de los ángeles. El valor del índice de soporte CBR no será menor de 30 %. La porción del agregado que pase el tamiz Nº 40, incluyendo el relleno mineral, deberá carecer de plasticidad o tener un límite líquido menor de 25 y un índice de plasticidad menor de 6, al ensayarse de acuerdo a los métodos establecidos en las Normas ASTM D 4318 (AASHTO T.89 y T.90)”. (pág. 944) El Ministerio de Transporte y Obras Públicas (2013) en su norma NEVI-12- MTOP (2.013) determina: “Cuando los finos naturales existentes en los materiales originales de la cantera o yacimiento tengan un límite líquido o un índice plástico superiores a los máximos especificados, el Fiscalizador ordenará la mezcla con material adecuado, para reducir los valores de la plasticidad hasta el límite especificado. De no ser factible esto, se procederá como se indica a continuación. El valor del índice de soporte CBR deberá ser mayor o igual a 30 %”.

Propiedades de bases y sub-bases
Las propiedades que se requieren de los materiales de bases y de sub-bases para el diseño de pavimentos son:
Módulos de elasticidad.
Gravedad específica.
Densidad seca máxima.
Permeabilidad.

Con estas propiedades definidas se puede calcular los espesores de capa y las propiedades hidráulicas y filtrantes de estos materiales. Las especificaciones técnicas del MOP 2002 establecen los siguientes parámetros mínimos que deben cumplir una base y sub-base.
Sub-bases:
1. CBR min: 30%.
2. Límite líquido máximo: 25%.
3. Índice plástico máximo: 6%.
4. Abrasión máxima: 50%
El módulo de elasticidad de los materiales conformantes del pavimente se puede correlacionar con el valor de CBR de los mismos, así mismo se puede determinar el valor del coeficiente estructural de cada capa (ai) en función del módulo de elasticidad de cada material utilizando la ecuación 16 para sub-bases. Ecuación 16 2.3.2.1. Subbase Clase 1 De acuerdo con el Ministerio de Transporte y Obras Públicas (2013) en su norma NEVI-12-MTOP (2.013): Las capas de subbase que sirvan como capas de rodadura, cumplirán con las exigencia de las secciones anteriores, de acuerdo al tipo que se haya especificado, con la sola excepción de que la porción de los agregados que pase el tamiz n° 40 deberá tener un limite liquido menor de 35 y un índice de plasticidad entre 6y 9.
1. Limitaciones en la ejecución
No se permitirá la extensión de ninguna capa de material de sub−base granular mientras no haya sido realizada la nivelación y comprobación del grado de compactación de la capa precedente. Tampoco se podrá ejecutar la sub−base granular en momentos en que haya lluvia o fundado temor que ella ocurra, ni cuando la temperatura ambiente sea inferior a dos grados Celsius (2° C).
Los trabajos de construcción de la sub−base granular se deberán realizar en condiciones de luz solar. Sin embargo, cuando se requiera terminar el proyecto en un tiempo especificado por el INVÍAS o se deban evitar horas pico de tránsito público, el Interventor podrá autorizar el trabajo en horas de oscuridad, siempre y cuando el Constructor garantice el suministro y la operación de un equipo de iluminación artificial que resulte satisfactorio para aquel. Si el Constructor no ofrece esta garantía, no se le permitirá el trabajo nocturno y deberá poner a disposición de la obra el equipo y el personal adicionales para completar el trabajo en el tiempo especificado, operando únicamente durante las horas de luz solar.

Si la sub-base es de igual calidad que la base, la recepción se hace en forma **_independiente, es decir, por separado base y sub-base.
Conservación de las propiedades de los agregados_**
Los agregados no deberán sufrir una degradación excesiva con motivo de su manejo y compactación en obra. Para verificarlo, cada semana se tomarán muestras representativas del material colocado y compactado durante la semana previa, las cuales se someterán a los ensayos que se indican en la Tabla 320 − 5. Los resultados de estos ensayos deberán satisfacer las exigencias indicadas en el numeral
320.2.2. Si no las cumplen, se suspenderá inmediatamente el empleo del material y se delimitará el área donde se haya utilizado, la cual deberá ser demolida y reconstruida por el Constructor, sin costo adicional para el Instituto Nacional de Vías, empleando un material de sub− base granular apropiado y que conserve sus propiedades según se especifica en este numeral. La calidad
Las acciones de control de calidad deben ser realizadas por un laboratorio con inscripción vigente en los registros del MINVU. Si la sub-base es de las mismas características y de igual calidad que la base, la recepción se hace en forma independiente, es decir, por separado base y sub-base.
La capa de sub−base granular terminada deberá presentar una superficie uniforme, sin agrietamientos, baches, laminaciones ni segregaciones. Si el Interventor considera que es necesario realizar correcciones por este concepto, delimitará el área afectada y el Constructor deberá escarificarla en un espesor de cien milímetros (100 mm) y, después de efectuar las correcciones necesarias, mezclará y compactará de nuevo hasta que tanto el área delimitada como las adyacentes cumplan todos los requisitos exigidos en el presente Artículo.
su calidad puede ser menor a la de una base, debido a que soporta menor carga o esfuerzos y está formada por materiales granulares.
Los agregados gruesos no presentaran un porcentaje de desgaste mayor a 50 en el ensayo de abrasión con 500 vueltas de la maquina de los Ángeles
La capa de sub−base granular terminada se deberá ajustar a las rasantes y a las pendientes establecidas en los documentos del proyecto, sin que existan zonas donde se retenga el agua superficial. La distancia entre el eje del proyecto y el borde de la berma no será inferior a la señalada en los planos o la definida por el Interventor. Las variaciones de las cotas, respecto de las establecidas en el proyecto, no podrán exceder de + 0.0 mm y − 20.0 mm.
Funciones estructural. La Sub base es la encargada de drenar en agua que se filtra desde la parte superior e impedir que llegue a la base, también absorbe

las deformaciones de la subrasante debido a la alteración del volumen por causas físicas y por último es la encargada de distribuir las cargas solicitantes.
