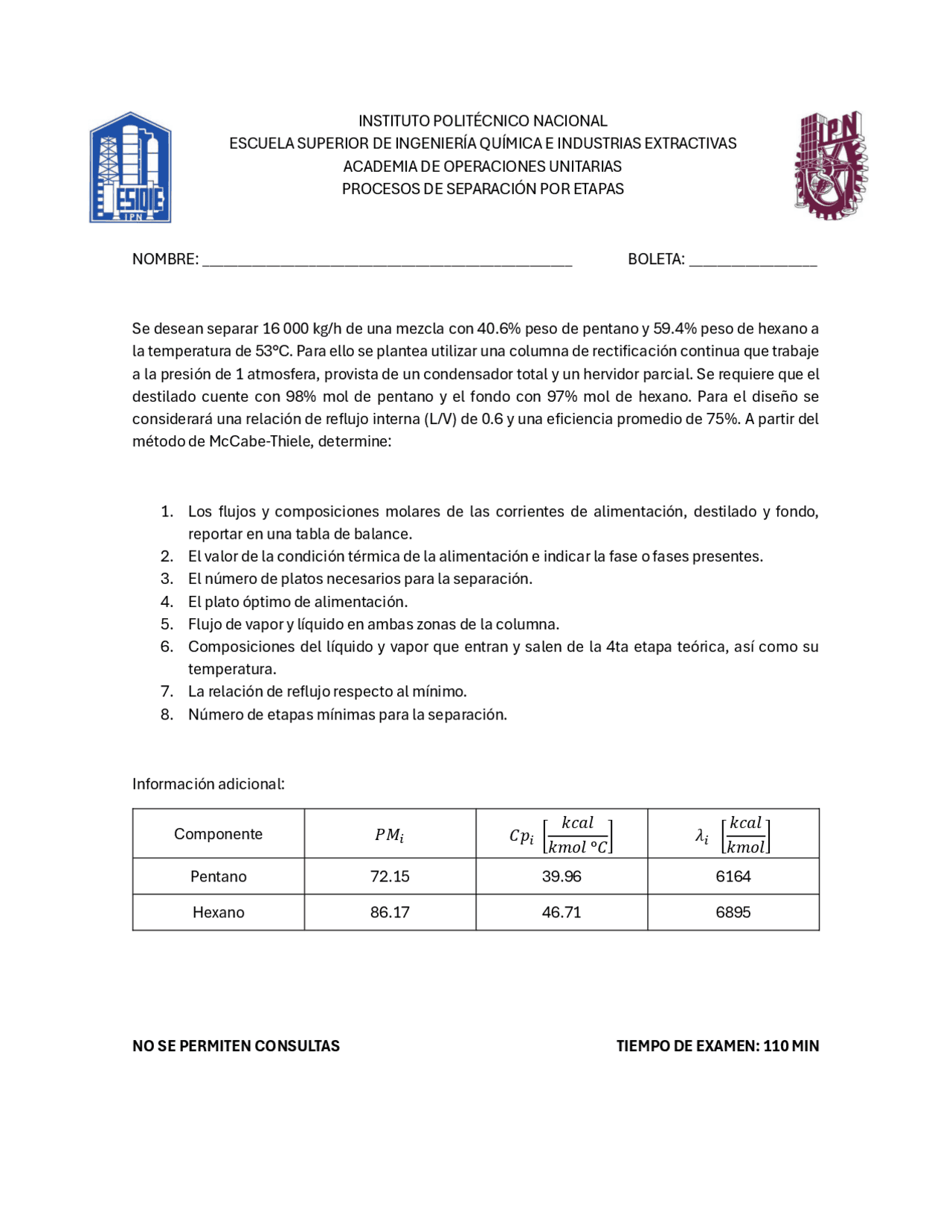

INSTITUTO POLITÉCNICO NACIONAL
ESCUELA SUPERIOR DE INGENIERÍA QUÍMICA E INDUSTRIAS EXTRACTIVAS
ACADEMIA DE OPERACIONES UNITARIAS
PROCESOS DE SEPARACIÓN POR ETAPAS
NOMBRE: ____________________________________________________ BOLETA: __________________
Se desean separar 16 000 kg/h de una mezcla con 40.6% peso de pentano y 59.4% peso de hexano a
la temperatura de 53°C. Para ello se plantea utilizar una columna de rectificación continua que trabaje
a la presión de 1 atmosfera, provista de un condensador total y un hervidor parcial. Se requiere que el
destilado cuente con 98% mol de pentano y el fondo con 97% mol de hexano. Para el diseño se
considerará una relación de reflujo interna (L/V) de 0.6 y una eficiencia promedio de 75%. A partir del
método de McCabe-Thiele, determine:
1. Los flujos y composiciones molares de las corrientes de alimentación, destilado y fondo,
reportar en una tabla de balance.
2. El valor de la condición térmica de la alimentación e indicar la fase o fases presentes.
3. El número de platos necesarios para la separación.
4. El plato óptimo de alimentación.
5. Flujo de vapor y líquido en ambas zonas de la columna.
6. Composiciones del líquido y vapor que entran y salen de la 4ta etapa teórica, así como su
temperatura.
7. La relación de reflujo respecto al mínimo.
8. Número de etapas mínimas para la separación.
Información adicional:
Componente
𝑃𝑀𝑖
𝐶𝑝𝑖 [𝑘𝑐𝑎𝑙
𝑘𝑚𝑜𝑙 °𝐶]
𝜆𝑖 [𝑘𝑐𝑎𝑙
𝑘𝑚𝑜𝑙]
Pentano
72.15
39.96
6164
Hexano
86.17
46.71
6895
NO SE PERMITEN CONSULTAS TIEMPO DE EXAMEN: 110 MIN
