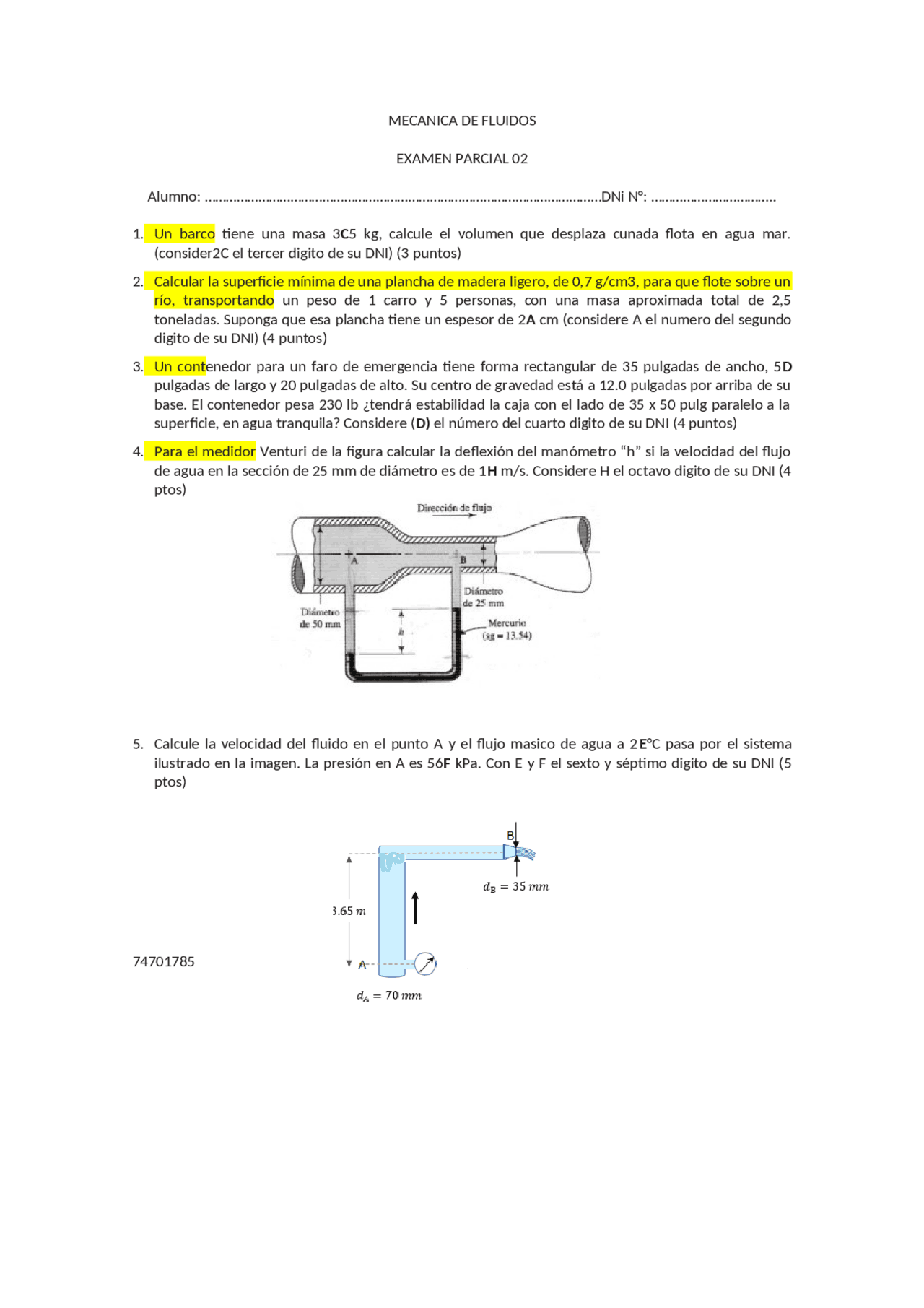

MECANICA DE FLUIDOS
EXAMEN PARCIAL 02
Alumno: …………………………………………………………………………………………………DNi N°: ……………………………..
1. Un barco tiene una masa 3C5 kg, calcule el volumen que desplaza cunada flota en agua mar.
(consider2C el tercer digito de su DNI) (3 puntos)
2. Calcular la superficie mínima de una plancha de madera ligero, de 0,7 g/cm3, para que flote sobre un
río, transportando un peso de 1 carro y 5 personas, con una masa aproximada total de 2,5
toneladas. Suponga que esa plancha tiene un espesor de 2A cm (considere A el numero del segundo
digito de su DNI) (4 puntos)
3. Un contenedor para un faro de emergencia tiene forma rectangular de 35 pulgadas de ancho, 5D
pulgadas de largo y 20 pulgadas de alto. Su centro de gravedad está a 12.0 pulgadas por arriba de su
base. El contenedor pesa 230 lb ¿tendrá estabilidad la caja con el lado de 35 x 50 pulg paralelo a la
superficie, en agua tranquila? Considere (D) el número del cuarto digito de su DNI (4 puntos)
4. Para el medidor Venturi de la figura calcular la deflexión del manómetro “h” si la velocidad del flujo
de agua en la sección de 25 mm de diámetro es de 1H m/s. Considere H el octavo digito de su DNI (4
ptos)
5. Calcule la velocidad del fluido en el punto A y el flujo masico de agua a 2 E°C pasa por el sistema
ilustrado en la imagen. La presión en A es 56F kPa. Con E y F el sexto y séptimo digito de su DNI (5
ptos)
74701785
