DOCENTE : Mg. Ing. Giovanni Sumerente FACULTAD : Ingeniería

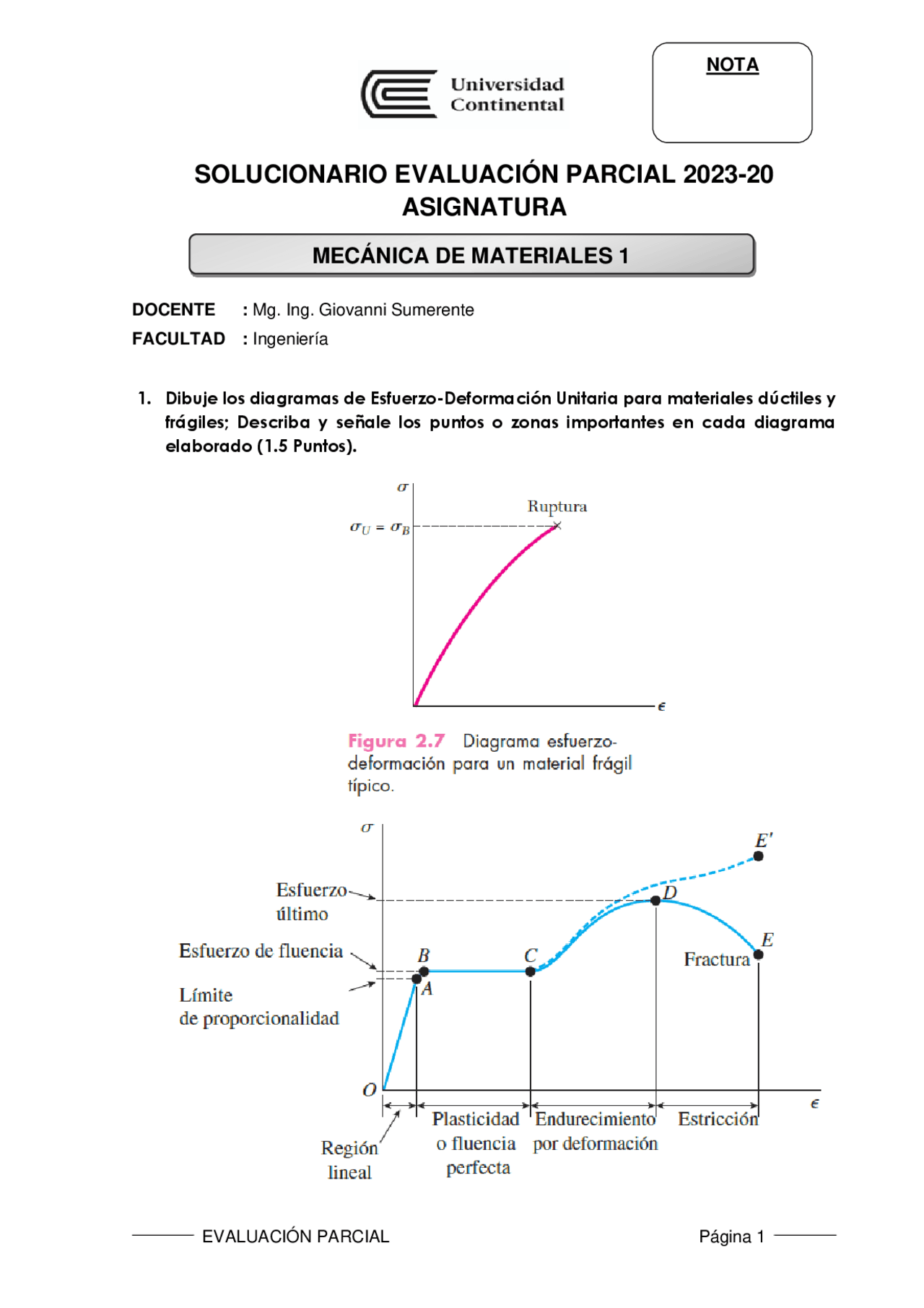

1. Dibuje los diagramas de Esfuerzo-Deformación Unitaria para materiales dúctiles y frágiles; Describa y señale los puntos o zonas importantes en cada diagrama elaborado (1.5 Puntos).
2. En la siguiente figura se muestra el diagrama de Esfuerzo-Deformación Unitaria para 3 materiales distintos, se pide que indique: (a) ¿cuál de los materiales es el más resistente?, (b) ¿cuál de los materiales es el más dúctil? Y (c) ¿cuál de los materiales tiene el módulo elástico E más grande? (1.5 Puntos). a) El material más resistente es A, debido a que su esfuerzo es mayor. b) El material más dúctil es C, es el que puede desarrollar mayor deformación. c) Los tres materiales tienen el mismo módulo de E. 3. Explique que es el factor de seguridad e indique como es el cálculo para materiales dúctiles y frágiles, puede hacer el uso de dibujos. (1.5 Puntos)
7. Resolver ( 4 Puntos). El elemento AG es rígida y esta soportada por un pin en A y 2 cables de acero de diámetro de 4 mm. Si el esfuerzo de fluencia de los cables es σF = 530 Mpa y módulo de elasticidad E = 200 Gpa. Determine la intensidad de la carga distribuida “w” mostrada en la figura la cual pueda llevar al cable EB hasta el punto de fluencia; para esta situación determine también la nueva posición (desplazamiento) del punto G.
