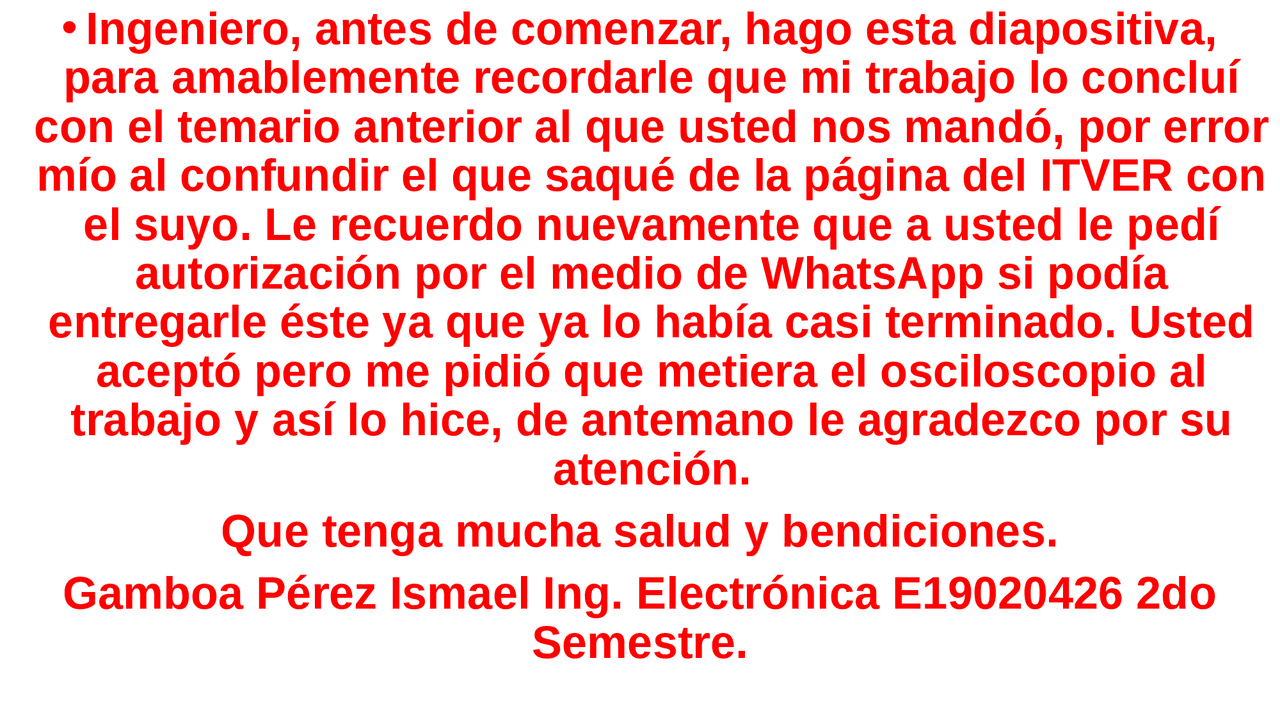

- (^) Ingeniero, antes de comenzar, hago esta diapositiva,
para amablemente recordarle que mi trabajo lo concluí
con el temario anterior al que usted nos mandó, por error
mío al confundir el que saqué de la página del ITVER con
el suyo. Le recuerdo nuevamente que a usted le pedí
autorización por el medio de WhatsApp si podía
entregarle éste ya que ya lo había casi terminado. Usted
aceptó pero me pidió que metiera el osciloscopio al
trabajo y así lo hice, de antemano le agradezco por su
atención.
Que tenga mucha salud y bendiciones.
Gamboa Pérez Ismael Ing. Electrónica E19020426 2do
Semestre.
UNIDAD 1: Introducción a la
metrología
Mediciones eléctricas
Concepto de medición
Siempre que necesitemos conocer un
factor cuantitativo de una unidad eléctrica
le llamaremos medición o medida, una
medición esta fundamentada a través de
los diferentes dispositivos para mediciones
eléctricas utilizadas por los ingenieros
electrónicos, eléctricos, electromecánicos,
etc, estas medidas deben estar regidas por
patrones y sistemas estandarizados que
rigen la calibración de los instrumentos
utilizados.
Mediciones Eléctricas
Las mediciones eléctricas son los métodos, dispositivos y cálculos usados
para medir cantidades eléctricas. La medición de cantidades eléctricas
puede hacerse al medir parámetros eléctricos de un sistema. Usando
transductores, propiedades físicas como la temperatura, presión, flujo,
fuerza, y muchas otras pueden convertirse en señales eléctricas, que
pueden ser convenientemente registradas y medidas.
Ohmio
Es la unidad del SI para la resistencia
eléctrica. Se representa con la letra griega
Ω. Su nombre deriva del apellido del físico
Georg Simon Ohm, que definió la ley del
mismo nombre. Un ohmio es la resistencia
eléctrica que presenta una columna de
mercurio de 106,3 cm de altura y 1 mm2 de
sección transversal, a una temperatura de
0 °C.
Amperio
Es la unidad del SI para la intensidad de
corriente eléctrica.
Un amperio es la intensidad de corriente
que, al circular por dos conductores
paralelos, rectilíneos, de longitud infinita,
de sección circular despreciable y
separados entre sí en el vacío a lo largo de
una distancia de un metro, produce una
fuerza entre los conductores de 2·10-
newton por cada metro de conductor;
también se puede conceptualizar como el
paso de un Culombio (6.24 · 1018
electrones) en un segundo a través de un
conductor. Se representa con la letra A.
- (^) Sistema Internacional de Unidades (SI): es el sistema más moderno y más
usado en la actualidad. Sus unidades básicas son: el metro, el kilogramo,
el segundo, el amperio, el kelvin, la candela y el mol.
- (^) Sistema métrico decimal: primer sistema unificado de medidas. Sus
unidades básicas eran: el metro y el kilogramo.
- (^) Sistema Cegesimal de Unidades (CGS): denominado así porque sus
unidades básicas son el centímetro, el gramo y el segundo.
- (^) Sistema Técnico de Unidades: derivado del sistema métrico con unidades
creadas para usos técnicos.Este sistema está en desuso.
- sistema inglés de unidades: es un conjunto de unidades de medida
diferentes a las del Sistema métrico decimal, que se utilizan actualmente
como medida principal en los Estados Unidos, el Reino Unido
Sistema internacional ( SI)
- (^) Amperio: el amperio es la unidad para la intensidad de corriente. Equivale
a la carga en coulomb por segundo.
- (^) Voltio: el voltio es la unidad de la fuerza electromotirz ( potencial eléctrico)
equilave a potencia/ corriente
- (^) Faradio: unidad de capacidad eléctrica del Sistema Internacional de
Unidades
- Vatio: es la unidad derivada coherente del Sistema Internacional de
Unidades (SI) para la potencia. Es igual a 1 julio por segundo (1 J/s).
Error, exactitud y medición
El error : es la diferencia entre el valor real y
el medido, sin embargo puesto que el valor
real nunca se conoce realmente, el error
siempre debe estimarse.
En cualquier actividad científica o técnica es inevitable la existencia de
errores. Puede tratarse de errores de medición o errores de
transcripción, errores de posicionamiento o errores en la variable
medida.
- (^) Exactitud : es el grado
de concordancia entre
el resultado de una
medición y un valor
verdadero del
mensurando. Este
término es cualitativo.
Si la medición es más
próxima al valor
verdadero significa que
es exacta
- (^) La exactitud indica qué tan cerca se encuentra del resultado correcto.
Mientras que, la precisión es que tan consistentemente se obtiene el
resultado con el mismo método.
- Sensibilidad se refiere a
la respuesta que el
instrumento de medición
tenga para medir una
variable y que tan rápida
sea este para estabilizar su
medida.
Periodo : Es el tiempo que tarda la onda en describir una oscilación completa.
Amplitud : Es la distancia vertical entre una cresta y el punto medio de la onda. Nótese
que pueden existir ondas cuya amplitud sea variable, es decir, crezca o decrezca con el
paso del tiempo.
Frecuencia : Es el número de veces que es repetida dicha vibración por unidad de
tiempo. En otras palabras, es una simple repetición de valores por un período
determinado.
Elementos de una onda
Fase: La fase indica la situación instantánea en el ciclo, de una magnitud que
varía cíclicamente, siendo la fracción del periodo transcurrido desde el instante
correspondiente al estado tomado como referencia.
Valle: Es el punto más bajo de una onda.
Longitud de onda: Es la distancia que hay entre el mismo punto de dos
ondulaciones consecutivas, o la distancia entre dos crestas consecutivas.
