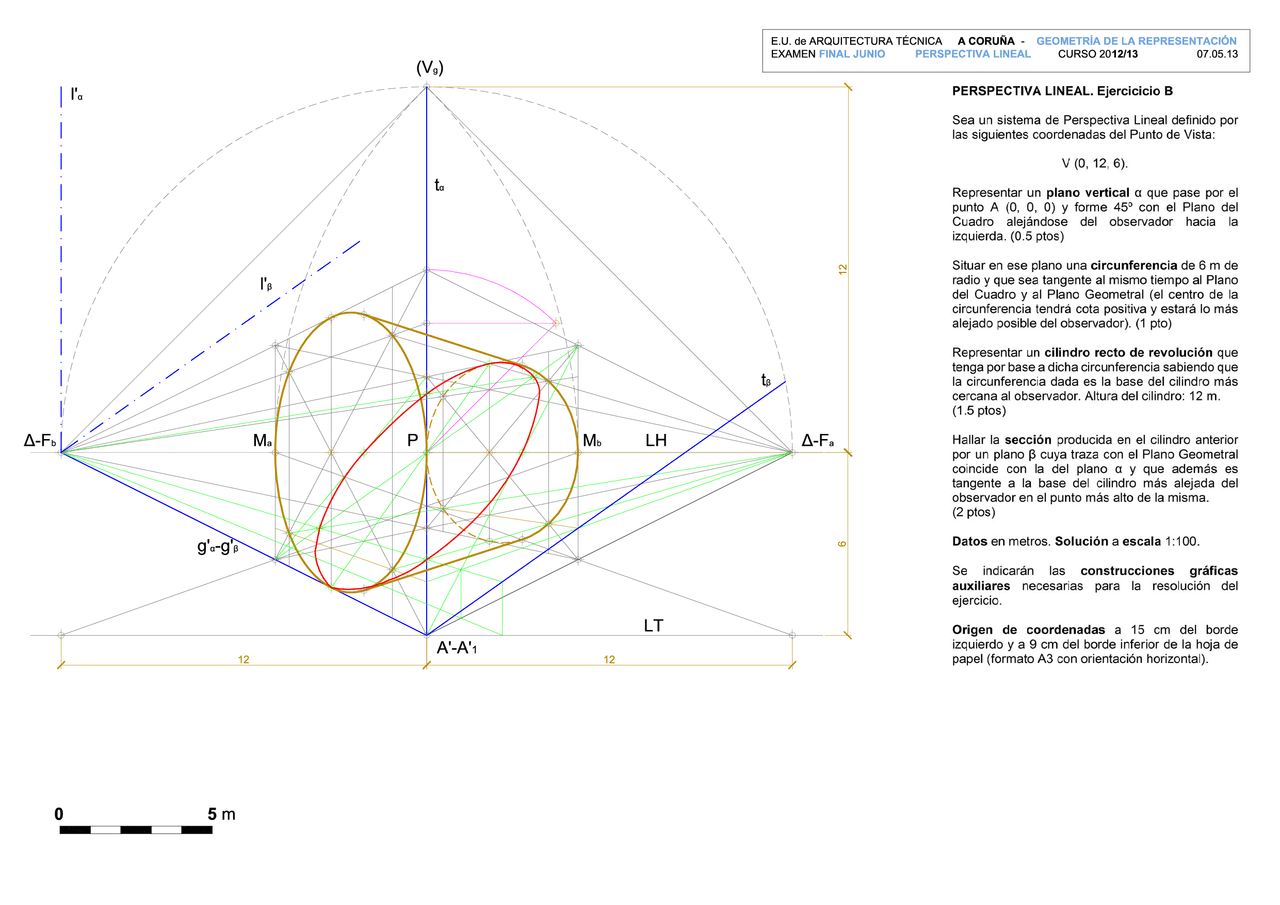

EXAMEN FINAL JUNIO E.U. de ARQUITECTURA TÉCNICA ACORUÑA - GEOMETRÍA DE LA REPRESENTACIÓN PERSPECTIVA LINEAL CURSO 2012/13 07.05.13 12 o AcFa LT 12 ALA" 12 PERSPECTIVA LINEAL. Ejercicicio B Sea un sistema de Perspectiva Lineal definido por las siguientes coordenadas del Punto de Vista: V (0, 12, 6). Representar un plano vertical a que pase por el punto A (0, O, 0) y forme 45” con el Plano del Cuadro alejándose del observador hacia la izquierda. (0.5 ptos) Situar en ese plano una circunferencia de 6 m de radio y que sea tangente al mismo tiempo al Plano del Cuadro y al Plano Geometral (el centro de la circunferencia tendrá cota positiva y estará lo más alejado posible del observador). (1 pto) Representar un cilindro recto de revolución que tenga por base a dicha circunferencia sabiendo que la circunferencia dada es la base del cilindro más cercana al observador. Altura del cilindro: 12 m. (1.5 ptos) Hallar la sección producida en el cilindro anterior por un plano B cuya traza con el Plano Geometral coincide con la del plano a y que además es tangente a la base del cilindro más alejada del observador en el punto más alto de la misma. (2 ptos) Datos en metros. Solución a escala 1:100. Se indicarán las construcciones gráficas auxiliares necesarias para la resolución del ejercicio. Origen de coordenadas a 15 cm del borde izquierdo y a 9 cm del borde inferior de la hoja de papel (formato A3 con orientación horizontal).
