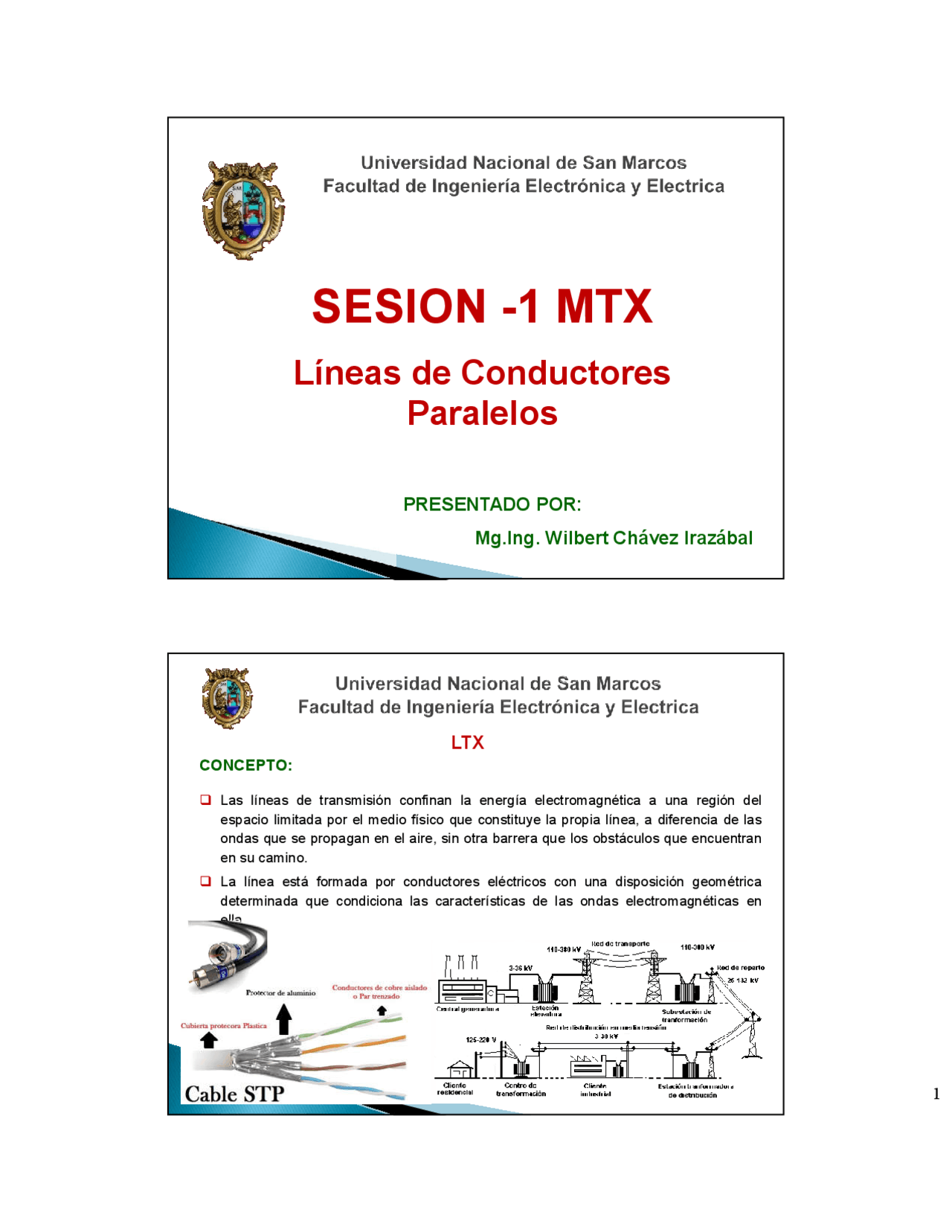

PRESENTADO POR:
Mg.Ing. Wilbert Chávez Irazábal
SESION -1 MTX
Líneas de Conductores
Paralelos
LTX
Las líneas de transmisión confinan la energía electromagnética a una región del
espacio limitada por el medio físico que constituye la propia línea, a diferencia de las ondas que se propagan en el aire, sin otra barrera que los obstáculos que encuentran en su camino.
La línea está formada por conductores eléctricos con una disposición geométrica determinada que condiciona las características de las ondas electromagnéticas en ella.
CONCEPTO:
Una Ltx es cualquier medio físico que se utiliza para transportar energía
(señal), ya sea de baja frecuencia o alta frecuencia.
Puede ser también esta señal de una amplitud baja o alta.
INFORM. CODE MEDIO TX.
DECODE RECEIVER
Canal de Comunicación
MEDIO DE TX
Es por donde se transporta la información, puede ser por el aire (Espectro
Electromagnético Radioeléctrico), Línea de Transmisión, Guía de onda o F.O.
CONCEPTO:
LTX
CLASIFICACION DE LAS LINEAS DE TRANSMISION
1.- LINEAS DE CONDUCTORES EN PARALELO.
2.- GUIAS DE ONDA.
3.- FIBRA OPTICA.
Por su disposición y constitución física se pueden clasificar en tres formas :
CLASIFICACION DE LAS LINEAS DE TRANSMISION
1.- LINEAS DE CONDUCTORES EN PARALELO:
HP TDR
LTX
CLASIFICACION DE LAS LINEAS DE TRANSMISION
1.- LINEAS DE CONDUCTORES EN PARALELO:
B).- Par de Hilos:
Rectos y paralelos, la línea de transmisión que le llega al teléfono de 2 Hilos se le conoce también cable bifilares, cables mellizos, se pueden usar 3 hilos pero solamente 2 llevan energía.
Roseta Caja terminal de 10/ pares
Cámara
900 a 2400/R
Conexiones de Planta externa
Cable Multípares.
C. Coaxial
F/O
48V DC y I=20 mA.
5
CLASIFICACION DE LAS LINEAS DE TRANSMISION
1.- LINEAS DE CONDUCTORES EN PARALELO:
B).- Cables Multíparas
De la familia de pares de hilos se usan para sistemas de intercomunicación, por ejemplo en edificio. Los cables multíparas poseen cientos de pares conductoras, se utilizan para transportar señales de audio 20Hz a 20KHz.
Roseta Caja terminal de 10/ pares
Cámara
900 a 2400/R
Conexiones de Planta externa
Cable Multípares.
C. Coaxial
F/O
Cable Multíparas.
LTX
CLASIFICACION DE LAS LINEAS DE TRANSMISION
1.- LINEAS DE CONDUCTORES EN PARALELO:
C ).- Cables Pares Trenzados (UTP)
Los pares trenzados UTP, son los mas utilizados en la actualidad para transmisiones de datos. El UNSHIELD TWISTER PAIR, son alambres de cable que poseen un diámetro aprox. De f=0.0016”., y una impedancia de 100W
STP (SHIELD TWISTER PAIR): Es un par trenzado protegido, para medios hostiles , si existe en el medio demasiada interferencia se utiliza el STP, su impedancia es de 150W y un ancho de banda de 300MHz. El STP se suele utilizar conectores RJ49.
Cable UTP Cable STP
CLASIFICACION DE LAS LINEAS DE TRANSMISION
1.- LINEAS DE CONDUCTORES EN PARALELO:
CATEGORIA Nº3: su BW es de 16 MHz entonces Vtx=10Mbps, para una distancia de 185 mts. pero en realidad 125mts.
CATEGORIA Nº4: Su BW es de 20 Vtx=20Mbps
CATEGORIA Nº5: su BW es de 100 MHz entonces Vtx=115Mbps, para una distancia de 72 mts.
CATEGORIA Nº 1: Hilo telefónico trenzado de calidad de voz no adecuado para las transmisiones de datos. Velocidad de transmisión inferior a 1 Mbps
CATEGORIA Nº2 : Cable de par trenzado sin apantallar. Su velocidad de transmisión es de hasta 4 Mbps.
C ).- Cables Pares Trenzados (UTP)
LTX
CLASIFICACION DE LAS LINEAS DE TRANSMISION
1.- LINEAS DE CONDUCTORES EN PARALELO:
C ).- Cables Pares Trenzados (UTP)
CATEGORIA Nº5E: este cable tiene un ancho de banda típico de 150 MHz pueden llegar hasta 200MHz), para una distancia de 100mts.
CATEGORIA Nº 6: Tiene un ancho de banda de 250 MHz Y velocidades de TX de datos de hasta 1 Gbps. A una distancia de 185 mts.
CATEGORIA Nº 7: No esta definida y mucho menos estandarizada. Se definirá para un ancho de banda de 600 MHz. El gran inconveniente de esta categoría es el tipo de conector seleccionado que es un RJ-45 de 1 pines.
CLASIFICACION DE LAS LINEAS DE TRANSMISION
1.- LINEAS DE CONDUCTORES EN PARALELO:
CLASIFICACION DE LAS LINEAS DE TRANSMISION
1.- LINEAS DE CONDUCTORES EN PARALELO:
LTX
CLASIFICACION DE LAS LINEAS DE TRANSMISION
1.- LINEAS DE CONDUCTORES EN PARALELO:
Switch NetGear
Switching Switching
Switching
LTX
CLASIFICACION DE LAS LINEAS DE TRANSMISION
1.- LINEAS DE CONDUCTORES EN PARALELO:
TIPOS DE CABLEADOS
CABLEADO PARALELO:
Cuando se quiere montar una red con un Switch o Router se realiza el
cableado paralelo, pues internamente estos dispositivos lo cruzan.
Conector 1.
1.- Blanco-Naranja 2.- Naranja 3.- Blanco-Verde 4.-Azul 5.-Blanco-azul 6.-Verde 7.-Blanco-Marrón 8.-Marrón
Conector 2.
1.- Blanco-Naranja 2.- Naranja 3.- Blanco-Verde 4.- Azul 5.- Blanco-Azul 6.- Verde 7.- Blanco-Marrón 8.- Marrón
CLASIFICACION DE LAS LINEAS DE TRANSMISION
1.- LINEAS DE CONDUCTORES EN PARALELO:
TIPOS DE CABLEADOS
CABLEADO CRUZADO:
Si se quiere montar sólo dos equipos en red sin Router ni Switch podemos
hacer un cable con RJ45, y cruzamos los cables que cruza internamente el
Router o Switch.
Conector 1. 1.- Blanco-Naranja 2.- Naranja 3.- Blanco-Verde 4.- Azul 5.- Blanco-azul 6.- Verde 7.- Blanco-Marrón 8.- Marrón
Conector 2. 1.- Blanco-Verde 2.- Verde 3.- Blanco-Naranja 4.- Azul 5.- Blanco-Azul 6.- Naranja 7.- Blanco-Marrón 8.- Marrón
LTX
CLASIFICACION DE LAS LINEAS DE TRANSMISION
1.- LINEAS DE CONDUCTORES EN PARALELO:
D ).- Cable Coaxial:
Se diferencian de los anteriores por que son cables con conductores concéntricos y son paralelos, son cables de mejor rendimiento que los anteriores, se utilizan para el rango en VHF a mas (30 MHz- 300 Mhz) Estas se utilizan para servicios de Radio, video, Televisión, y radiocomunicación.
- Cuando hay mayor diámetro la resistencia característica disminuye.
- La atenuación va a variar según la frecuencia en la cual esta operando.
13
CLASIFICACION DE LAS LINEAS DE TRANSMISION
1.- LINEAS DE CONDUCTORES EN PARALELO:
D ).- Cable Coaxial:
Los hay de 2 impedancias:
75 ohmios : banda ancha, utilizado en TV, distintos canales, 300MHz.
50 ohmios : banda base, utilizado en Ethernet, un canal.
10BASE5 : coaxial grueso, 500 metros, 10Mbps, conector “N”.
1 0BASE2 : coaxial fino, 185 metros, 10 Mbps, conector “BNC”.
El RG- 6, RG-59 y RG-214 se utilizan para TV Vía satélite, El RG-6 se utiliza cuando
se hace la instalación con LNB y el RG-214 cuando es con LNA.
LTX
CLASIFICACION DE LAS LINEAS DE TRANSMISION
1.- LINEAS DE CONDUCTORES EN PARALELO:
D ).- Cable Coaxial:
CONECTORES PARA CABLE COAXIAL
Carga o tapón BNC
T Conector tipo BNC
Distribuidor B.N.C. Macho Doble hembra
Adaptador B.N.C. Macho˜F Hembra
CLASIFICACION DE LAS LINEAS DE TRANSMISION
1.- LINEAS DE CONDUCTORES EN PARALELO:
D ).- Cable Coaxial:
Conector tipo N hembra
Distribuidor N Triple hembra Conector tipo N Macho
LTX
CLASIFICACION DE LAS LINEAS DE TRANSMISION
1.- LINEAS DE CONDUCTORES EN PARALELO:
D ).- Cable Coaxial:
