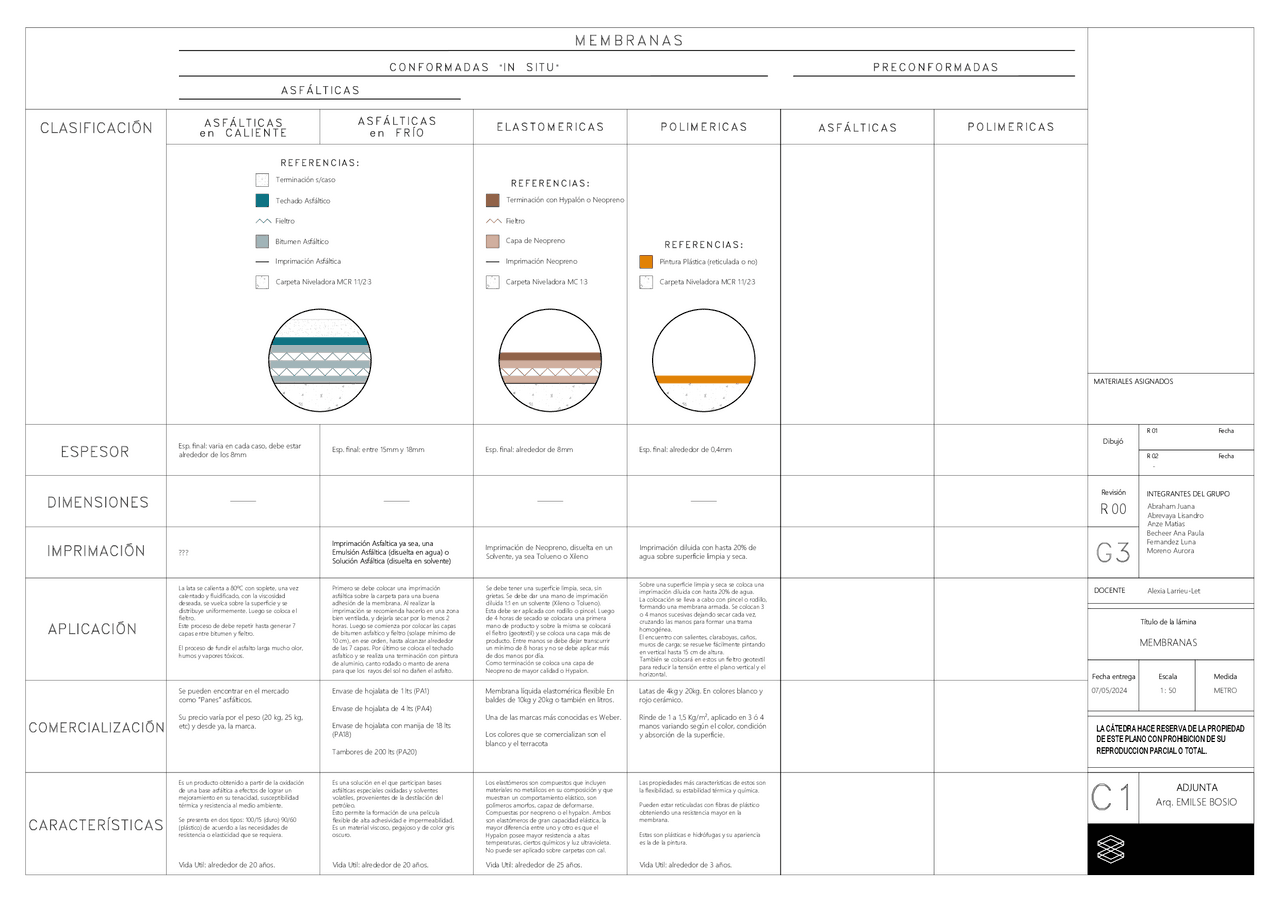

MEMBRANAS
07/05/2024 1 : 50 METRO
R 00
-
ADJUNTA
Título de la lámina
INTEGRANTES DEL GRUPO
Fecha entrega Escala Medida
Revisión
Dibujó
R 01 Fecha
R 02 Fecha
LA CÁTEDRA HACE RESERVA DE LA PROPIEDAD
DE ESTE PLANO CON PROHIBICION DE SU
REPRODUCCION PARCIAL O TOTAL .
MATERIALES ASIGNADOS
DOCENTE
CONSTRUCCIONES
ADJUNTA
Título de la lámina
INTEGRANTES DEL GRUPO
Fecha entrega Escala Medida
Revisión
Dibujó
R 01 Fecha
R 02 Fecha
LA CÁTEDRA HACE RESERVA DE LA PROPIEDAD
DE ESTE PLANO CON PROHIBICION DE SU
REPRODUCCION PARCIAL O TOTAL .
MATERIALES ASIGNADOS
DOCENTE
CONSTRUCCIONES
Abraham Juana
Abrevaya Lisandro
Anze Matias
Becheer Ana Paula
Fernandez Luna
Moreno Aurora
Alexia Larrieu-Let
Carpeta Niveladora MCR 1:1/2:3
Imprimación Asfáltica
Bitumen Asfáltico
Fieltro
Techado Asfáltico
Terminación s/caso
Carpeta Niveladora MC 1:3
Imprimación Neopreno
Capa de Neopreno
Fieltro
Terminación con Hypalón o Neopreno
Carpeta Niveladora MCR 1:1/2:3
Pintura Plástica (reticulada o no)
Imprimación Asfaltica ya sea, una
Emulsión Asfáltica (disuelta en agua) o
Solución Asfáltica (disuelta en solvente)
Imprimación de Neopreno, disuelta en un
Solvente, ya sea Tolueno o Xileno
Primero se debe colocar una imprimación
asfáltica sobre la carpeta para una buena
adhesión de la membrana. Al realizar la
imprimación se recomienda hacerlo en una zona
bien ventilada, y dejarla secar por lo menos 2
horas. Luego se comienza por colocar las capas
de bitumen asfaltico y fieltro (solape mínimo de
10 cm), en ese orden, hasta alcanzar alrededor
de las 7 capas. Por último se coloca el techado
asfaltico y se realiza una terminación con pintura
de aluminio, canto rodado o manto de arena
para que los rayos del sol no dañen el asfalto.
Se debe tener una superficie limpia, seca, sin
grietas. Se debe dar una mano de imprimación
diluida 1:1 en un solvente (Xileno o Tolueno).
Esta debe ser aplicada con rodillo o pincel. Luego
de 4 horas de secado se colocara una primera
mano de producto y sobre la misma se colocará
el fieltro (geotextil) y se coloca una capa más de
producto. Entre manos se debe dejar transcurrir
un mínimo de 8 horas y no se debe aplicar más
de dos manos por día.
Como terminación se coloca una capa de
Neopreno de mayor calidad o Hypalon.
Sobre una superficie limpia y seca se coloca una
imprimación diluida con hasta 20% de agua.
La colocación se lleva a cabo con pincel o rodillo,
formando una membrana armada. Se colocan 3
o 4 manos sucesivas dejando secar cada vez,
cruzando las manos para formar una trama
homogénea.
El encuentro con salientes, claraboyas, caños,
muros de carga; se resuelve fácilmente pintando
en vertical hasta 15 cm de altura.
También se colocará en estos un fieltro geotextil
para reducir la tensión entre el plano vertical y el
horizontal.
Imprimación diluida con hasta 20% de
agua sobre superficie limpia y seca.
Envase de hojalata de 1 lts (PA1)
Envase de hojalata de 4 lts (PA4)
Envase de hojalata con manija de 18 lts
(PA18)
Tambores de 200 lts (PA20)
Membrana líquida elastomérica flexible En
baldes de 10g y 20g o también en litros.
Una de las marcas más conocidas es eber.
Los colores que se comercializan son el
blanco y el terracota
Latas de 4g y 20g. En colores blanco y
rojo cerámico.
Rinde de 1 a 1,5 g/m, aplicado en 3 ó 4
manos variando según el color, condición
y absorción de la superficie.
Imprimación Asfaltica ya sea, una
Emulsión Asfáltica (disuelta en agua) o
Solución Asfáltica (disuelta en solvente)
Esp. final: entre 15mm y 18mm Esp. final: alrededor de 8mm Esp. final: alrededor de 0,4mm
Es una solución en el que participan bases
asfálticas especiales oxidadas y solventes
volatiles, provenientes de la destilación del
petróleo.
Esto permite la formación de una pelicula
flexible de alta adhesividad e impermeabilidad.
Es un material viscoso, pegajoso y de color gris
oscuro.
ida Util: alrededor de 20 años.ida Util: alrededor de 25 años.ida Util: alrededor de 3 años.
Los elastómeros son compuestos que incluyen
materiales no metálicos en su composición y que
muestran un comportamiento elástico, son
polímeros amorfos, capaz de deformarse.
Compuestas por neopreno o el hypalon. Ambos
son elastómeros de gran capacidad elástica, la
mayor diferencia entre uno y otro es que el
Hypalon posee mayor resistencia a altas
temperaturas, ciertos químicos y luz ultravioleta.
No puede ser aplicado sobre carpetas con cal.
Las propiedades más características de estos son
la flexibilidad, su estabilidad térmica y química.
Pueden estar reticuladas con fibras de plástico
obteniendo una resistencia mayor en la
membrana.
Estas son plásticas e hidrófugas y su apariencia
es la de la pintura.
""
Arq. EMILSE BOSIO
La lata se calienta a 80ºC con soplete, una vez
calentado y fluidificado, con la viscosidad
deseada, se vuelca sobre la superficie y se
distribuye uniformemente. Luego se coloca el
fieltro.
Este proceso de debe repetir hasta generar 7
capas entre bitumen y fieltro.
El proceso de fundir el asfalto larga mucho olor,
humos y vapores tóxicos.
Se pueden encontrar en el mercado
como Panes asfálticos.
Su precio varía por el peso (20 g, 25 g,
etc) y desde ya, la marca.
Es un producto obtenido a partir de la oxidación
de una base asfáltica a efectos de lograr un
mejoramiento en su tenacidad, susceptibilidad
térmica y resistencia al medio ambiente.
Se presenta en dos tipos: 100/15 (duro) 90/60
(plástico) de acuerdo a las necesidades de
resistencia o elasticidad que se requiera.
ida Util: alrededor de 20 años.
Esp. final: varia en cada caso, debe estar
alrededor de los 8mm
???
