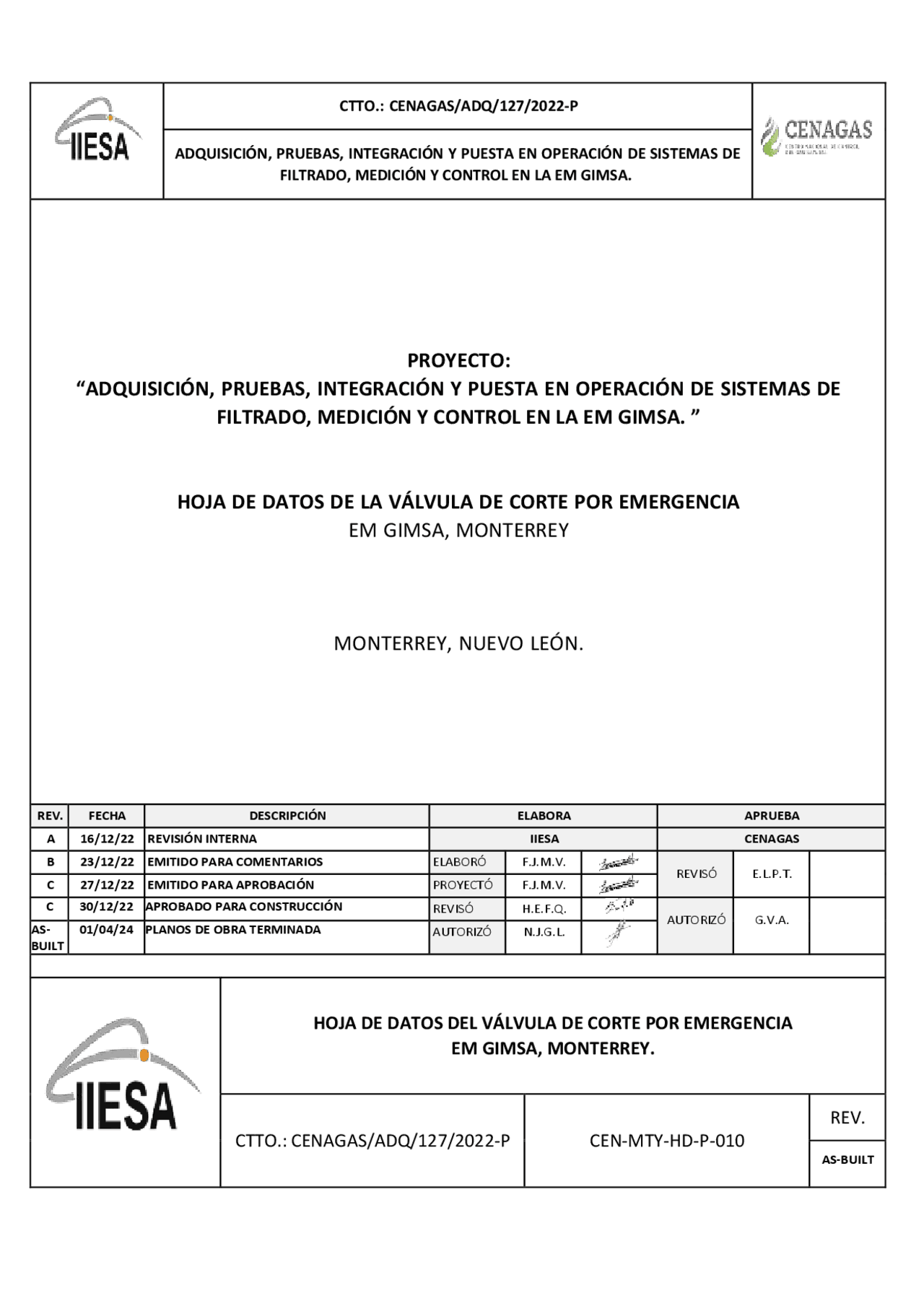

CTTO.: CENAGAS/ADQ/127/2022-P
ADQUISICIÓN, PRUEBAS, INTEGRACIÓN Y PUESTA EN OPERACIÓN DE SISTEMAS DE
FILTRADO, MEDICIÓN Y CONTROL EN LA EM GIMSA.
PROYECTO:
“ADQUISICIÓN, PRUEBAS, INTEGRACIÓN Y PUESTA EN OPERACIÓN DE SISTEMAS DE
FILTRADO, MEDICIÓN Y CONTROL EN LA EM GIMSA. ”
HOJA DE DATOS DE LA VÁLVULA DE CORTE POR EMERGENCIA
EM GIMSA, MONTERREY
MONTERREY, NUEVO LEÓN.
REV. FECHA DESCRIPCIÓN ELABORA APRUEBA
A 16/12/22 REVISIÓN INTERNA IIESA CENAGAS
B 23/12/22 EMITIDO PARA COMENTARIOS ELABORÓ F.J.M.V.
REVISÓ E.L.P.T.
C 27/12/22 EMITIDO PARA APROBACIÓN PROYECTÓ F.J.M.V.
C 30/12/22 APROBADO PARA CONSTRUCCIÓN REVISÓ H.E.F.Q.
AUTORIZÓ G.V.A.
AS-
BUILT
01/04/24 PLANOS DE OBRA TERMINADA AUTORIZÓ N.J.G.L.
HOJA DE DATOS DEL VÁLVULA DE CORTE POR EMERGENCIA
EM GIMSA, MONTERREY.
CTTO.: CENAGAS/ADQ/127/2022-P CEN-MTY-HD-P- 010
REV.
AS-BUILT
VÁLVULA DE CORTE POR EMERGENCIA
IDENTIFICACIÓN DE LA HOJA DE DATOS
Documento CEN-MTY-HD-P- 010 Revisión APC FECHA: 01 / 04 / 24 Motivo EMISIÓN PARA COTIZACIÓN Hoja 2 de 2 1 DATOS DE PROYECTO 2 No. De Proyecto: 3 Nombre del Proyecto: Sistema de Filtrado, Medición y Control en la EM GIMSA 4 5 Localización: Monterrey, Nuevo León 6 IDENTIFICACIÓN DE SERVICIO 7 Identificación VBE- 040 VBE- 050 8 Equipo / Línea 12"-GC- 040 - T1D1 12"-GC- 050 - T1D 9 Servicio Corte por emergencia Tubo Corte por emergencia Tubo 10 DTI PLN-A- 102 PLN-A- 102 11 CUERPO DE LA VÁLVULA 12 Tipo Bola paso Completo Bola paso Completo 13 Fabricación Montada sobre muñon Montada sobre muñon 14 Código de diseño API 6D / API- 607 API 6D / API- 607 15 Tamaño de cuerpo 12" 12" 16 Clase y conexiones 600# ANSI B16.5, RF 600# ANSI B16.5, RF 17 Material de Cuerpo Ac. Al Carbón Ac. Al Carbón 18 Material de Bola Ac. Al Carbón recubierta con Ac. Al Carbón recubierta con 19 Vástago AISI 4140 AISI 4140 20 Asientos PTFE PTFE 21 Nivel de Ruido <85 dB <85 dB 22 Hermeticidad Clase V Clase V 23 ACTUADOR E INDICADOR 24 Tipo Neumático, Yugo escoces Neumático, Yugo escoces 25 Acción Todo-Nada Todo-Nada 26 Material del Actuador Aluminio Aluminio 27 Posición a Falla Falla Cierra Falla Cierra 28 Presión de cierre 65 kg/cm2 65 kg/cm 29 Volante y clutch Requerido Requerido 30 Indicador de posición local Requerido Requerido 31 Número y Tipo de inter. limite 2 NO y 2 NC / SPDT 2 NO y 2 NC / SPDT 32 Protección NEMA 4X NEMA 4X 33 Suministro eléctrico Inter. 24VCD 24VCD 34 Tanque Acumulador de Aire Ac. Al Carbón Ac. Al Carbón 35 Código de diseño ASME SEC. VIII Div. 1 ASME SEC. VIII Div. 1 36 Tipo de solenoides NOTA 1 NOTA 1 37 Material de solenoides Ac. Inox. Ac. Inox. 38 Clasificación eléctrica Clase 1 Div.1 Grupos C y D Clase 1 Div.1 Grupos C y D 39 Suministro eléctrico 24 VCD 24 VCD 40 Tiempo de Cierre NOTA 1 NOTA 1 41 POSICIONADOR 42 Tipo Electro neumático Electro neumático 43 Transmisor de posición N. A. N. A. 44 Clasificación eléctrica Clase 1 Div.1 Grupos C y D Clase 1 Div.1 Grupos C y D 45 Suministro eléctrico 24VCD 24VCD 46 Señales de entrada Apertura, Cierre Apertura, Cierre 47 Señales de salida Confirmación de Apertura y Confirmación de Apertura y 48 Tamaño de conexión eléctrica NOTA 1 NOTA 1 49 Tamaño de conexión neumática NOTA 1 NOTA 1 50 DATOS DEL FLUIDO 51 Fluido Gas Natural Gas Natural 52 Presión de Diseño 65 kg/cm2 65 kg/cm 53 Temperatura de Diseño 45°C 45°C 54 Flujo Máximo 54056.1 kg/h 54056.1 kg/h 55 Presión Máxima / Normal 22.6 kg/cm2 20.1 kg/cm2 22.6 kg/cm2 20.1 kg/cm 56 Temperatura Máxima / Normal 26.29°C 20.47 °C 26.29°C 20.47 °C 57 Gravedad Específica 0.582 0. 58 Viscosidad (cP) 0.0118 0. 59 Peso Molecular 16.87 16. 60 Densidad (kg/cm3) 16.61 16. 61 Z Cp/Cv 0.9491 1.371 0.9491 1. 62 OPCIONALES 63 Marca NOTA 1 64 Modelo NOTA 1 NOTAS 1 Se requiere placa de identificación de Ac. Inox. 304 donde se indique de manera permanente: TAG, Servicio, Modelo 2 Se^ requiere^ la^ entrega^ de^ dibujo^ dimensional^ certificado,^ Memoria^ de^ Cálculo,^ Certificado^ de^ Materiales,^ Certificado^ de^ pruebas^ de^ acuerdo^ con^ API^598 3 La válvula y el actuador deberán ser recubiertos por un sistema de protección anticorrosiva de acuerdo al estándar del fabricante. Formato ISA S20.55 Rev 0
