-Diseño y construcción de viviendas, hoteles, oficinas,
etc.
-Perfiles y expedientes técnicos.
-Subdivisión y acumulación de predios

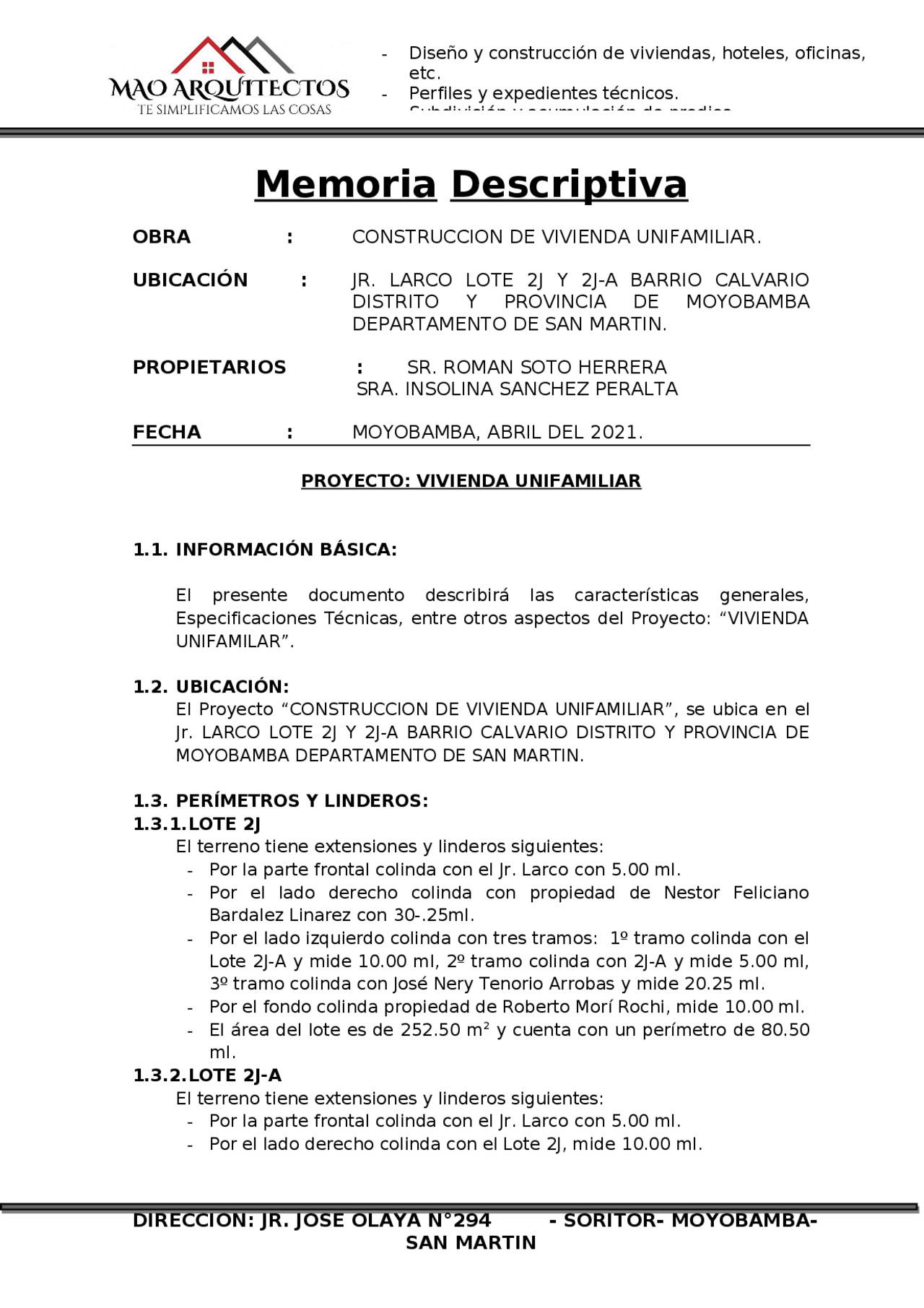

Memoria Descriptiva
OBRA : CONSTRUCCION DE VIVIENDA UNIFAMILIAR.
UBICACIÓN : JR. LARCO LOTE 2J Y 2J-A BARRIO CALVARIO
DISTRITO Y PROVINCIA DE MOYOBAMBA
DEPARTAMENTO DE SAN MARTIN.
PROPIETARIOS : SR. ROMAN SOTO HERRERA
SRA. INSOLINA SANCHEZ PERALTA
FECHA : MOYOBAMBA, ABRIL DEL 2021.
PROYECTO: VIVIENDA UNIFAMILIAR
1.1. INFORMACIÓN BÁSICA:
El presente documento describirá las características generales,
Especificaciones Técnicas, entre otros aspectos del Proyecto: “VIVIENDA
UNIFAMILAR”.
1.2. UBICACIÓN:
El Proyecto “CONSTRUCCION DE VIVIENDA UNIFAMILIAR”, se ubica en el
Jr. LARCO LOTE 2J Y 2J-A BARRIO CALVARIO DISTRITO Y PROVINCIA DE
MOYOBAMBA DEPARTAMENTO DE SAN MARTIN.
1.3. PERÍMETROS Y LINDEROS:
1.3.1.LOTE 2J
El terreno tiene extensiones y linderos siguientes:
-Por la parte frontal colinda con el Jr. Larco con 5.00 ml.
-Por el lado derecho colinda con propiedad de Nestor Feliciano
Bardalez Linarez con 30-.25ml.
-Por el lado izquierdo colinda con tres tramos: 1º tramo colinda con el
Lote 2J-A y mide 10.00 ml, 2º tramo colinda con 2J-A y mide 5.00 ml,
3º tramo colinda con José Nery Tenorio Arrobas y mide 20.25 ml.
-Por el fondo colinda propiedad de Roberto Morí Rochi, mide 10.00 ml.
-El área del lote es de 252.50 m2 y cuenta con un perímetro de 80.50
ml.
1.3.2.LOTE 2J-A
El terreno tiene extensiones y linderos siguientes:
-Por la parte frontal colinda con el Jr. Larco con 5.00 ml.
-Por el lado derecho colinda con el Lote 2J, mide 10.00 ml.
DIRECCION: JR. JOSE OLAYA N°294 - SORITOR- MOYOBAMBA-
SAN MARTIN
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
Discount

En oferta

Vista previa parcial del texto

¡Descarga Memoria Descriptiva de la Construcción de Vivienda Unifamiliar en Moyobamba, San Martín y más Resúmenes en PDF de Artes solo en Docsity!

etc.

  • Perfiles y expedientes técnicos.
  • Subdivisión y acumulación de predios

Memoria Descriptiva

OBRA : CONSTRUCCION DE VIVIENDA UNIFAMILIAR.

UBICACIÓN : JR. LARCO LOTE 2J Y 2J-A BARRIO CALVARIO

DISTRITO Y PROVINCIA DE MOYOBAMBA

DEPARTAMENTO DE SAN MARTIN.

PROPIETARIOS : SR. ROMAN SOTO HERRERA

SRA. INSOLINA SANCHEZ PERALTA

FECHA : MOYOBAMBA, ABRIL DEL 2021.

PROYECTO: VIVIENDA UNIFAMILIAR

1.1. INFORMACIÓN BÁSICA:

El presente documento describirá las características generales, Especificaciones Técnicas, entre otros aspectos del Proyecto: “VIVIENDA UNIFAMILAR”. 1.2. UBICACIÓN: El Proyecto “CONSTRUCCION DE VIVIENDA UNIFAMILIAR”, se ubica en el Jr. LARCO LOTE 2J Y 2J-A BARRIO CALVARIO DISTRITO Y PROVINCIA DE MOYOBAMBA DEPARTAMENTO DE SAN MARTIN. 1.3. PERÍMETROS Y LINDEROS: 1.3.1.LOTE 2J El terreno tiene extensiones y linderos siguientes:

  • Por la parte frontal colinda con el Jr. Larco con 5.00 ml.
  • Por el lado derecho colinda con propiedad de Nestor Feliciano Bardalez Linarez con 30-.25ml.
  • Por el lado izquierdo colinda con tres tramos: 1º tramo colinda con el Lote 2J-A y mide 10.00 ml, 2º tramo colinda con 2J-A y mide 5.00 ml, 3º tramo colinda con José Nery Tenorio Arrobas y mide 20.25 ml.
  • Por el fondo colinda propiedad de Roberto Morí Rochi, mide 10.00 ml.
  • El área del lote es de 252.50 m^2 y cuenta con un perímetro de 80. ml. 1.3.2.LOTE 2J-A El terreno tiene extensiones y linderos siguientes:
  • Por la parte frontal colinda con el Jr. Larco con 5.00 ml.
  • Por el lado derecho colinda con el Lote 2J, mide 10.00 ml.

DIRECCION: JR. JOSE OLAYA N°294 - SORITOR- MOYOBAMBA-

etc.

  • Perfiles y expedientes técnicos.
  • Subdivisión y acumulación de predios
  • Por el lado izquierdo colinda con propiedad de José Nery Tenorio Arrobas, mide 10.00 ml.
  • Por el fondo colinda el Lote 2J, mide 5.00 ml.
  • El área del lote es de 50.00 m^2 y cuenta con un perímetro de 30. ml. 1.4. CARACTERÍSTICAS CLIMATOLÓGICAS Y TOPOGRÁFICAS:
  • El clima aquí es tropical. La precipitación en Moyobamba es significativa, con precipitaciones incluso durante el mes más seco. El clima aquí se clasifica como Af por el sistema Köppen- Geiger. En Moyobamba, de 21 °C a 33 °C y rara vez baja a menos de 19 °C o sube a más de 37 °C. La precipitación es de 1354 mm al año. 1.5. RESUMEN DE ÁREAS: Sumando las áreas de los dos Lotes antes mencionados da un total de: Área del terreno : 302.5 m^2 Área construida primer piso : 112.78 m^2. Área libre : 189.72 m^2. 1.6. INGENIERÍA DEL PROYECTO Descripción del Proyecto: El proyecto plantea la construcción de una infraestructura de una planta para Vivienda unifamiliar, construida con cimientos corridos y sobre cimiento de concreto simple, zapatas aisladas, vigas de cimentación, columnas, vigas, escaleras y losa aligerada de concreto armado, muros de ladrillo quemado, tarrajeados con mortero de cemento – arena, pisos de cemento pulido y cerámico en ambientes indicados. Se cuenta con los siguientes ambientes: Primer Piso:
  • 01 área para uso múltiple
  • 01 S.H. Compartido
  • 01 escalera CARACTERÍSTICAS DE LA CONSTRUCCIÓN: Arquitectura:
  • Los ambientes serán con muros de albañilería en aparejo de soga y cabeza, con tarrajeo frotachado y acabado con pintura Latex.
  • En los baños se consideran paredes con enchape de mayólica de 30x30cm color blanco hasta una altura de 1.20m y 2.10m en zona de duchas.

DIRECCION: JR. JOSE OLAYA N°294 - SORITOR- MOYOBAMBA-

etc.

  • Perfiles y expedientes técnicos.
  • Subdivisión y acumulación de predios MEMORIA DESCRIPTIVA ESTRUCTURAS

DIRECCION: JR. JOSE OLAYA N°294 - SORITOR- MOYOBAMBA-

etc.

  • Perfiles y expedientes técnicos.
  • Subdivisión y acumulación de predios

1.6.1. Memoria descriptiva de estructuras

a. Generalidades El presente proyecto comprende el desarrollo de las Estructuras de Cimentación, Albañilería, elementos de Concreto Armado; además del techo que compone la Edificación destinada a vivienda multifamiliar. b. Normas de Diseño Se ha considerado como código básico para el diseño de las estructuras existentes, el Reglamento Nacional de Edificaciones. Este reglamento incluye las Normas Técnicas de Edificación siguientes: E.020 “Cargas” E.030 “Diseño Sismo – Resistente” E.060 “Concreto Armado” E.070 “Albañilería “ En conjunto, estas normas incluyen consideraciones detalladas para la carga muerta, carga viva, carga de sismo, métodos aceptados para análisis y diseño. Factores de carga y coeficientes de seguridad para cada uno de los elementos estructurales y materiales. c. Especificaciones de la estructura Resistencia del Concreto : f´c = 210 kg/cm^2 Resistencia de Acero : fy = 4,200 kg/cm^2 Presión Admisible del suelo : σt = 0. 8 kg/cm^2 (asumido) Albañilería : Resistencia a la compresión 40 kg/cm^2 E Albañilería : E = 35,000 kg/cm^2 G Albañilería : G = 14,000 kg/cm^2 d. Parámetros sísmicos Los parámetros sísmicos considerados para el análisis de la estructura de la orientación en estudio fueron los siguientes: Los parámetros sísmicos considerados para el análisis de la estructura de la cimentación en estudio fueron los siguientes: Parámetros de zona: Zona = 3 (SELVA) Z (factor de zona) = 0.

DIRECCION: JR. JOSE OLAYA N°294 - SORITOR- MOYOBAMBA-

etc.

  • Perfiles y expedientes técnicos.
  • Subdivisión y acumulación de predios f. Estructura Proyectada. La estructura de la construcción está definida por: - Zapata 01 de 1.80x 1. - Zapata 02 de 1.40 x 1.40 m. - Zapata 03 de 1.00 x 1.30 m. - Columna 01 de 0.35 x 0.30 m. - Columna 02 de 0.30 x 0.30 m. - Columna 03 de 0.40 x 0.20 m. - Viga de cimentación de 0.35 x 0.50 m - Viga Principal de 0.25 x 0.40 m. - Viga de secundaria de 0.25 x 0.30 m. - Losa Aligerada e = 0.20 m. g. Análisis Sísmico Para determinar los esfuerzos producidos por un movimiento sísmico se realizó un análisis sísmico por el método estático considerando que en la estructura actúa una fuerza horizontal equivalente a una porción de las cargas permanentes. Los coeficientes sísmicos se han determinado siguiendo los lineamientos de la Norma Peruana de Diseño Sismorresistente, según la cual la fuerza cortante total en la base de la estructura correspondiente a la dirección de análisis se determina con la siguiente expresión:

V =

ZUCS

R

∗ P

Donde:

- V: Fuerza cortante total en la base de la estructura. - C: Factor de amplificación sísmica en función del periodo del suelo y de la estructura, con un valor máximo de 2.50. - P: Peso total de la edificación que incluye peso propio de las estructuras, cargas permanentes y 25% de la sobrecarga.

DIRECCION: JR. JOSE OLAYA N°294 - SORITOR- MOYOBAMBA-

etc.

  • Perfiles y expedientes técnicos.
  • Subdivisión y acumulación de predios MEMORIA DESCRIPTIVA INSTALACIONES SANITARIAS

DIRECCION: JR. JOSE OLAYA N°294 - SORITOR- MOYOBAMBA-

etc.

  • Perfiles y expedientes técnicos.
  • Subdivisión y acumulación de predios b. Red de desagüe sanitario y pluvial Red General La instalación de la red de desagüe sanitario estará de acuerdo con el trazo, alineamiento, pendiente, distancias o indicaciones anotadas en el plano respectivo, se ha previsto el tendido de la red de desagüe desde la ubicación de las cajas de registro existentes hasta los puntos de desagüe enmarcados en el plano respectivo de desagüe. Tubería La tubería a emplearse en la red de desagüe será de tubería de plástico P.V.C. de 4” y de 2 pulgadas según indiquen los planos. Conectados a la caja de desagüe nueva. Cajas de Registro Según las indicadas en el plano será de concreto simple de 12” x 24” y de 10” x 20” en el caso de desagüe pluvial, llevaran tapa y marco de fierro fundido o tapa de concreto. Salidas Se instalarán todas las salidas de desagüe indicadas en el plano debiendo rematar las mismas en una unión o cabeza enroscado con el plomo bruto de la pared o piso. c. Sistema de Desagüe Pluvial El sistema previsto para la evacuación pluvial será por gravedad y consiste en tuberías de 4” que transportarán el agua de lluvia recogida en la azotea hacia el primer nivel y serán evacuadas hacia las cuneta de drenaje pluvial de la calle. Estas tuberías estarán ubicadas en lugares estratégicos de la edificación y/o en los puntos indicados en los planos. Cajas de Registro Según las indicadas en el plano será de concreto simple de 12” x 24” y llevaran tapa y marco de fierro fundido o tapa de concreto.

DIRECCION: JR. JOSE OLAYA N°294 - SORITOR- MOYOBAMBA-

etc.

  • Perfiles y expedientes técnicos.
  • Subdivisión y acumulación de predios MEMORIA DESCRIPTIVA INSTALACIONES ELECTRICAS 1.6.3.Memoria Descriptiva Instalaciones Eléctricas

DIRECCION: JR. JOSE OLAYA N°294 - SORITOR- MOYOBAMBA-

etc.

  • Perfiles y expedientes técnicos.
  • Subdivisión y acumulación de predios Las características técnicas deberán cumplir y estar de acuerdo con las normas ITINTEC. Si estas son de tipo aéreo y/o subterráneo. Conductores Serán de cobre electrolito suave, sólido y de 99 % de conductibilidad con aislamiento de materiales termoplástico resistente a la humedad y retardante de la llama tipo TW para los circuitos derivados y alimentador de ser el caso subterráneo y enterrando de tipo NYY. Los conductores eléctricos serán para un voltaje nominal de 600V y las secciones están indicadas en el plano del proyecto eléctrico. Se cumplirán los siguientes requisitos de las normas: Los conductores serán continuos de caja a caja, no se permitirán empalmes dentro de la tubería. Los conductores tendrán aislamiento de diferentes colores y serán instalados de acuerdo a:
  • Línea monofásica: Negro y rojo.
  • Vuelta de llave: Azul – verde.
  • Línea a tierra: Amarillo. Tomacorrientes Los tomacorrientes serán de tipo para empotrar, para servicio monofásico, del tipo dúplex universal con toma a tierra, para 220V y 20 Amp. Similares a los de la serie domino de Ticino. Interruptores Unipolares de 16 Amp., 250V. Se instalarán todos los interruptores que se indican en los planos los que serán del tipo para empotrar, similares o iguales a los de la serie Domino de Ticino. Tablero de distribución (TD) Estarán conformadas de dos partes: caja de interruptor. La caja será de resina termoplástica, del tipo para empotrar, resistente al calor del fuego hasta 650aC, ajuste hermético de tapa a caja, similares al E113/4E de la serie de Btdin de Ticino. Los interruptores deberán ser del tipo automático termo magnético bipolar, de diseño integral, sin barra común exterior. Tendrán una capacidad de ruptura de 10 KA. Como mínimo, similares al BTD2/15 de la serie Btdin de Ticino o similar. d. Posición de salidas La ubicación de las salidas está de acuerdo a lo siguiente:
  • Tablero de Distribución 1.80 m. Borde Superior.

DIRECCION: JR. JOSE OLAYA N°294 - SORITOR- MOYOBAMBA-

etc.

  • Perfiles y expedientes técnicos.
  • Subdivisión y acumulación de predios
  • Braquetes 2.10 m. al eje.
  • Interruptores 1.10 m. al eje.
  • Tomacorrientes 0.40 m al eje.
  • Tomacorrientes sobre muebles 1.10 m. al eje. e. Sistema de puesta a tierra El pozo de puesta a tierra, estará conformado de una varilla de cobre de 16 mm de diámetro 2,35 m de longitud, enterrada en tierra cernida mezclada con elementos químicos que disminuyan la resistencia del terreno hasta alcanzar 25 ohmios como máximo valor, llevará un conector de cobre en la parte superior de la varilla. Para efectos de mantenimiento en la parte superior del pozo, se instalará una cajuela de concreto con tapa. f. Símbolos Toda la simbología está de acuerdo con el Código Nacional de Electricidad. También se ha usado otras simbologías que no se encuentren en el Código Nacional de Electricidad por lo que éstas solo tienen validez para el presente proyecto.
