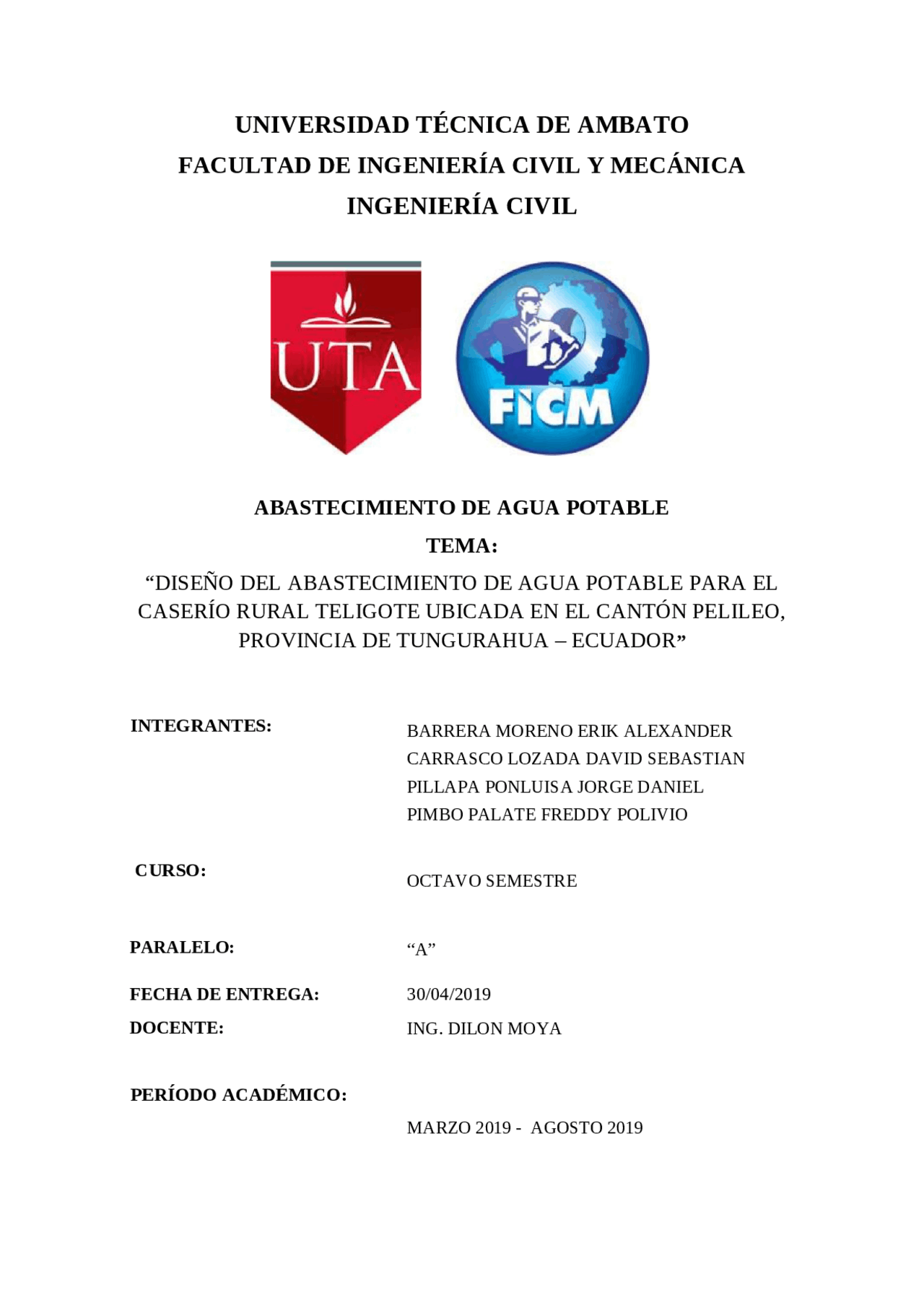

UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA
INGENIERÍA CIVIL
ABASTECIMIENTO DE AGUA POTABLE
TEMA:
“DISEÑO DEL ABASTECIMIENTO DE AGUA POTABLE PARA EL
CASERÍO RURAL TELIGOTE UBICADA EN EL CANTÓN PELILEO,
PROVINCIA DE TUNGURAHUA – ECUADOR ”
INTEGRANTES:
CURSO:
BARRERA MORENO ERIK ALEXANDER
CARRASCO LOZADA DAVID SEBASTIAN
PILLAPA PONLUISA JORGE DANIEL
PIMBO PALATE FREDDY POLIVIO
OCTAVO SEMESTRE
PARALELO:
“A”
FECHA DE ENTREGA: 30/04/
DOCENTE:
PERÍODO ACADÉMICO:
ING. DILON MOYA
MARZO 2019 - AGOSTO 2019
ÍNDICE
MEMORIA TÉCNICA
- OBJETIVO GENERAL.................................................................................................................. 3
- OBJETIVOS ESPECÍFICOS........................................................................................................... 3
- DESCRIPCIÓN DEL ÁREA DEL PROYECTO................................................................................... 3
3.1. Ubicación del proyecto...................................................................................................... 4
- SERVICIOS BÁSICOS.................................................................................................................. 5
PARAMETROS DE DISEÑO............................................................................................................. 7
- ÁREA DEL PROYECTO................................................................................................................ 7
- PERIODO DE DISEÑO................................................................................................................ 7
Para el diseño de este proyecto tomaremos en cuenta las siguientes etapas............................. 7
Estudio (1 año)............................................................................................................................. 7
Financiamiento (1año)................................................................................................................. 7
Contratación (6 meses)................................................................................................................ 8
Ejecución (2 años)........................................................................................................................ 8
Material utilizado (Conducciones de asbesto cemento o PVC).................................................... 8
El proyecto del Sistema de Abastecimiento de Agua Potable para el sector Teligote del cantón
Pelileo de la provincia de Tungurahua., tendrá un periodo de diseño de 30 años, ya que el
material utilizado para la conducción será tubería de PVC que es en función de la cual se suele
estimar el período de diseño, el mismo que fue obtenido de la siguiente tabla.......................... 8
- POBLACIÓN DE DISEÑO............................................................................................................ 8
La población de diseño se calculará a base de la población presente determinada mediante un
recuento poblacional. En función de las características de cada comunidad, se determinará la
población flotante y la influencia de esta en el sistema a diseñarse............................................ 9
Para el cálculo de la población futura se harán las proyecciones de crecimiento utilizando por
lo menos tres métodos conocidos (proyección aritmética, geométrica, Incrementos
diferenciales, comparativo, etc.).................................................................................................. 9
Para el cálculo de la tasa de crecimiento poblacional, se tomarán como base los datos
estadísticos proporcionados por los censos nacionales y recuentos sanitarios. Para este
proyecto se consideran los datos poblacionales de los últimos 5 censos a nivel nacional,
presentado los siguientes datos:.................................................................................................. 9
7.1. Tendencia poblacional....................................................................................................... 9
7.2. Población Actual.............................................................................................................. 11
7.3. Población Futura.............................................................................................................. 13
- CAUDAL DE DISEÑO................................................................................................................ 13
asearse, en segundo lugar, por las actividades agrícolas y ganaderas que en este sector se
realizan además de la presencia de una institución educativa encargada de la
preparación de los niños residentes en el caserío, y, en general tienen derecho al agua
así como lo establece la Organización Mundial de la Salud.
3.1. Ubicación del proyecto.
El caserío teligote se encuentra ubicado en la zona centro norte del país en la provincia
de Tungurahua, cantón Pelileo con coordenadas Norte: 9850186, Est e: 770805.
Está delimitado:
Al norte: con el caserío El Belén.
Al sur: con las parroquias Bolívar y Huambaló.
Al este: con el caserío Ladrillo.
Al oeste: con el caserío San Francisco.
Gráfico 1. Mapa Política
Fuente: Grupo 3
4. SERVICIOS BÁSICOS.
El acceso a los servicios básicos que hacen posible tener vivienda digna para la
población, es otro indicador de las condiciones favorables es el bienestar social, el
caserío Teligote cuenta actualmente con todos los servicios básicos como son: agua
potable, drenaje sanitario, energía eléctrica, vías y comunicación, servicio de comercio,
redes de telecomunicaciones, alcantarillado, sub-centros de salud, instituciones
educativas, alumbrado público, servicio de recolección de residuos sólidos se vean
incrementadas a favor de una mayor población reduciendo así las diferencias sociales,
sugieren un mejor nivel de desarrollo aumentando la calidad de vida.
Agua Potable
El agua que se consume en la gran mayoría del caserío Teligote es potable proveniente
del sistema de abastecimiento de agua potable Chiquiurco que son utilizadas por las
personas para consumo humano y para la agricultura.
Gráfico 2. Planta de tratamiento de agua potable
Chiquiurco
Fuente: Grupo 3
Alcantarillado
Con respecto a la red de alcantarillado del
caserío Teligote se encuentra operando
adecuadamente depurando las aguas residuales y pluviales para transportarlas a la red de
alcantarillado de la parroquia Benítez perteneciente al cantón Pelileo.
Grafico 5. Vias de comunicación de Teligote
Fuente: Google Maps
Producción agrícola
El caserío Teligote se caracteriza principalmente por su producción agrícola de
hortalizas y tubérculos en el que se abastece de agua de regadío agrícola por medio del
canal Mocha Quero Ladrillo y vertientes propias que existen en la zona.
Grafico 6. Actividad agrícola de Teligote
Fuente: Grupo 3
PARAMETROS DE DISEÑO
5. ÁREA DEL PROYECTO.
Para el diseño del proyecto se adopta un área de diseño de 88.30 Ha, considerando el
crecimiento poblacional que se evidencia en la parroquia.
6. PERIODO DE DISEÑO.
Para el diseño de este proyecto tomaremos en cuenta las siguientes etapas
Estudio (1 año)
Financiamiento (1año)
Contratación (6 meses)
Ejecución (2 años)
Material utilizado ( Conducciones de asbesto cemento o PVC )
Este período de diseño o de servicio está relacionado con su costo inicial de las obras,
vida útil de las instalaciones y obras civiles, tendencias de crecimiento de la población,
factibilidad de posibles ampliaciones futuras, capacidad económica de las entidades que
financian las obras, de tal modo que es diferente para cada unidad constitutiva del
sistema.
El proyecto del Sistema de Abastecimiento de Agua Potable para el sector Teligote del
cantón Pelileo de la provincia de Tungurahua., tendrá un periodo de diseño de 30 años,
ya que el material utilizado para la conducción será tubería de PVC que es en función de
la cual se suele estimar el período de diseño, el mismo que fue obtenido de la siguiente
tabla.
Vida útil sugerida para elementos de un sistema de agua potable
COMPONENTE VIDA ÚTIL (AÑOS)
Diques grandes y túneles 50 a 100
Obras de captación 25 a 50
Pozos 10 a 25
Conducciones de hierro dúctil 40 a 50
Conducciones de asbesto cemento
o PVC
20 a 30
Planta de tratamiento 30 a 40
Tanques de almacenamiento 30 a 40
Tuberías principales y secundarias
de la red:
De hierro dúctil 40 a 50
De asbesto cemento o PVC 20 a 25
Otros materiales Variables de acuerdo
especificaciones del fabricante
Tabla 1. Vida Útil Sugerida Para Elementos De Un Sistema de Agua Potable
Fuente: CÓDIGO DE PRÁCTICA ECUATORIANO CPE INEN 5 Parte 9-1:
7. POBLACIÓN DE DISEÑO.
Año Censal
POBLACIÓN
TOTAL Pelileo
INTERVALO
DE TIEMPO
TASA DE
CRECIMIENT
O
1974 34703 8 0.60% 1974-
1982 36378 8 1.01% 1982-
1990 39303 11 2.24% 1990-
2001 48988 9 1.72% 2001-
2010 56573
Tabla 3. Tasa de crecimiento.
Fuente: Grupo 3
Se selecciona 1.66% debido a que es el valor que más se aleja de uno y debido al
alto crecimiento poblacional.
1 2 3 4
0.00%
0.50%
1.00%
1.50%
2.00%
2.50%
0.60%
1.01%
2.24%
1.72%
TASA DE CRECIMIENTO
Grafico 8. Tasa de crecimiento
Fuente: Grupo 3
1.66%
TASA DE CRECIMIENTO
I METODO 1.39%
II METODO 1.66%
TENDENCIA LINEAL
r PROME= 1.66%
Después de un análisis de los datos censales se determina que a utilizar para el diseño es
el Método lineal ya que se observa una relación proporcional entre los datos(además de
que el sector es rural y es muy común que se diseñe con el método lineal, esto último
solo como una acotación) y que estos a su vez proporcionan una tasa de crecimiento
poblacional igual a 1.66%.
7.2. Población Actual
Debido a que el proyecto a realizarse es para un determinado sector, esta cuenta con un
número determinado número de personas por vivienda, es de 3,81 personas por hogar
para la Parroquia Pelileo de acuerdo al INEC.
¿ Habitantes
Vivienda
Tabla 4. Promedio de personas por hogar
Fuente: [En línea] xls Disponible en: INEC. www.ecuadorencifras.com
M13 4 0.2 0.
1
TOTAL 40
Tabla 6. Población flotamte
Fuente: Grupo 3
Población actual total = 648 + 40
Población actual total = 688 habitantes
Pa = 688 habitantes.o
7.3. Población Futura
Población de Diseño
Donde:
´ r = Tasa Promedial de crecimiento
n = Periodo de diseño del proyecto
Las obras civiles de los sistemas de agua potable o disposición de residuos líquidos, se
diseñarán para un período de 30 años. (CPE INEN 5).
Pa = Población Actual.
Pf = Población de diseño.
8. CAUDAL DE DISEÑO
8.1. Consumo
El volumen de agua que aporte la fuente deberá ser el suficiente para garantizar la
obtención de los caudales necesarios al final del período de diseño y así asegurar el
abastecimiento ininterrumpido de agua con la menor inversión de recursos económicos,
para la determinación del caudal de diseño que se tomaran en cuenta diferentes aspectos
como las pérdidas o fugas, la situación geográfica, condición cultural, la condición
socio-económica y el uso (residencial, comercial, industrial), así también está en
función del consumo que exista en el área del proyecto propuesto.
Pf = Pa ( 1 +
r ( n ))
Pf = 688 ( 1 +0,0166∗ 30 )
Pf = Pd =1030.62 ≈ 1031 habitantes
8.2. Dotación
Dotaciones recomendadas
POBLACIÓN DISEÑO
(HABITANTES)
CLIMA
DOTACIÓN MEDIA
ACTUAL (l/hab/día)
Frio 120 150
Templado 130 160
Cálido 170 200
Frio 180 200
Templado 190 220
Cálido 200 230
Más de 50 000
Frio Mayor a 200
Templado Mayor a 220
Cálido Mayor a 230
Tabla 7. Dotaciones
Fuente: CEC, (1992). Normas para estudio y diseño de sistemas de agua potable y disposición de aguas
residuales para poblaciones mayores a 1000 habitantes. (Pág. 42)
La dotación es el parámetro por medio del cual se pueden calcular los gastos que
servirán para el diseño de las distintas partes de un sistema de agua potable.
Es la cantidad de agua potable asignada a cada persona, al inicio o al final de cada
período de diseño, tomando en cuenta los consumos de los servicios y las pérdidas
físicas que existen en cualquier sistema de distribución, viene dada en las siguientes
unidades (lt/hab/día).
Para el proyecto presente la determinación del consumo se ha tomado en cuenta el
consumo residencial de cada integrante de grupo.
Datos domiciliarios – Vivienda 1
Nombre: Barrera Erik
Cantón: Pelileo
Sector: Teligote
Dirección :
Hora de inspección: 10H00 PM
Sábado 4 8636.594 0.
Domingo 5 8636.698 0.
Lunes 6 8636.764 0.
Martes 7 8636.894 0.
Miércoles 8 8638.146 1.
Sumatoria 8.
Promedio de dotación (Pd) 1.
Tabla 9. Consumo de agua Potable vivienda 1
Fuente: Grupo 3
Datos domiciliarios – Vivienda 2
Nombre: Carrasco David
Cantón: Ambato
Sector: Celiano Monge
Dirección : Aurelio Mosquera N63 y Velasco Ibarra
Hora de inspección: 10H00 PM
Miércoles Jueves Viernes
Sábado Domingo Lunes
Martes Miércoles
Tabla 10. Lectura del medidor vivienda 2
Fuente: Carrasco David
Días N° de días Lectura del medidor Consumo (m3)/día
Miércoles 1 1636.
Jueves 2 1636.4661 0.
Viernes 3 1636.7818 0.
Miércoles Jueves Viernes
Sábado Domingo Lunes
Martes Miércoles
Tabla 12. Lectura del medidor vivienda 3
Fuente: Pimbo Freddy
Días N° de días Lectura del medidor Consumo (m3)/día
Miércoles 1 894.
Jueves 2 897.1500 2.
Viernes 3 897.1600 0.
Sábado 4 897.1740 0.
Domingo 5 897.2590 0.
Lunes 6 897.4920 0.
Martes 7 897.4930 0.
Miércoles 8 898.5670 1.
Sumatoria 3.
Promedio de dotación (Pd) 0.
Tabla 13. Consumo de agua Potable vivienda 3
Fuente: Grupo 3
Datos domiciliarios – Vivienda 4
Nombre: Pillapa Daniel
Cantón: Pelileo
Sector: Pelileo Grande
Dirección : Vía a Bañor km 30
Hora de inspección: 10H00 PM
