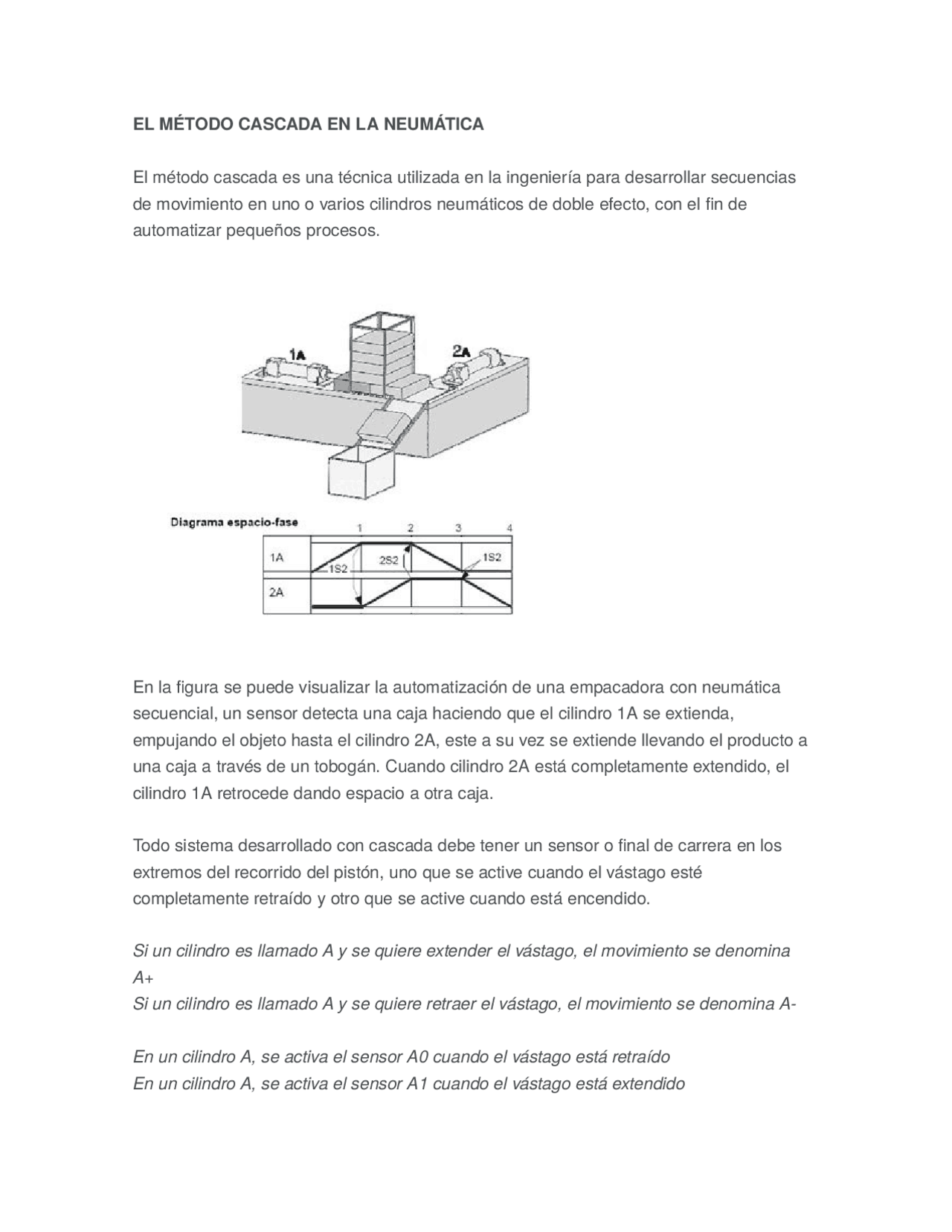

EL MÉTODO CASCADA EN LA NEUMÁTICA
El método cascada es una técnica utilizada en la ingeniería para desarrollar secuencias
de movimiento en uno o varios cilindros neumáticos de doble efecto, con el fin de
automatizar pequeños procesos.
En la figura se puede visualizar la automatización de una empacadora con neumática
secuencial, un sensor detecta una caja haciendo que el cilindro 1A se extienda,
empujando el objeto hasta el cilindro 2A, este a su vez se extiende llevando el producto a
una caja a través de un tobogán. Cuando cilindro 2A está completamente extendido, el
cilindro 1A retrocede dando espacio a otra caja.
Todo sistema desarrollado con cascada debe tener un sensor o final de carrera en los
extremos del recorrido del pistón, uno que se active cuando el vástago esté
completamente retraído y otro que se active cuando está encendido.
Si un cilindro es llamado A y se quiere extender el vástago, el movimiento se denomina
A+
Si un cilindro es llamado A y se quiere retraer el vástago, el movimiento se denomina A-
En un cilindro A, se activa el sensor A0 cuando el vástago está retraído
En un cilindro A, se activa el sensor A1 cuando el vástago está extendido
