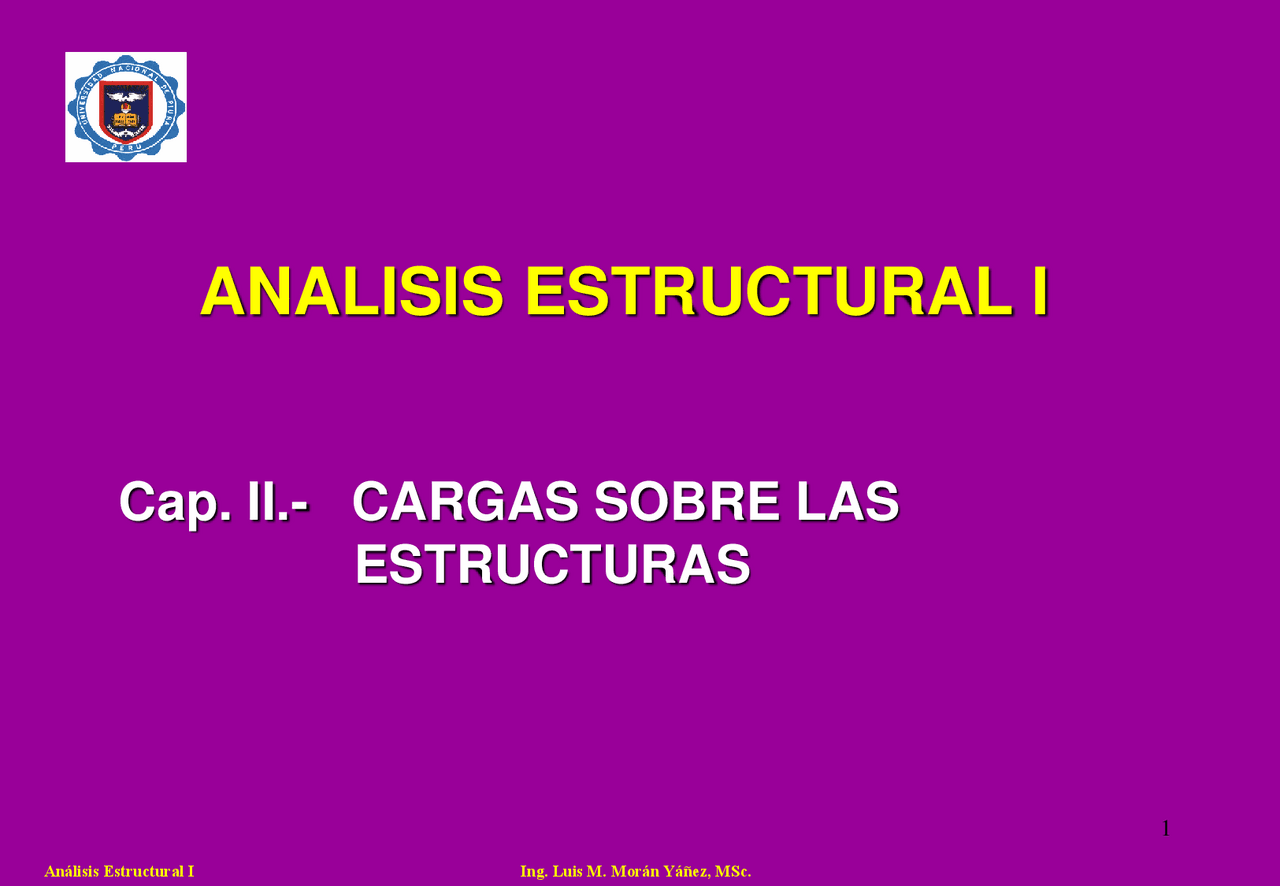

ANALISIS ESTRUCTURAL I

Cap. II.- CARGAS SOBRE LAS

ESTRUCTURAS

2

2. 3 Metrado de cargas en

edificaciones

4

Sistema aporticado – Vigas y Columnas:

5

Sistema de Muros Portantes:

7

La Norma de Cargas E. 020 especifica las características y

valores de las cargas mínimas a ser consideradas durante

un metrado de cargas en edificación para efectos del diseño

estructural. Incluye valores para determinar la carga

estática equivalente a viento y refiere hacia la E. 030 para

determinar las cargas debido a sismos.

Estas cargas se denominan “cargas de servicio” porque son

las que realmente actúan sobre la edificación, mientras las

“cargas últimas” que mencionan los códigos para efectos del

diseño son cargas ficticias y resultan de amplificación

mediante factores de estas cargas de servicio, para estimar

el valor de las cargas actuantes en un estado de roturo y/o

fluencia del elemento estructural.

8

1. ALIGERADOS

Las losas aligeradas en una dirección tienen las medidas

comunmente indicadas en la figura, conformadas por una

losa macisa de 5 cm, vigas de 10 xH y los espacios que se

forman son ocupados por ladrillos huecos de 30 x 30 xh (H=h

• 5 cm), a fin de lograr una losa de peralte total H

adecuado, con un menor peso que la losa completamente

macisa.

En los últimos tiempos se han propuestos otras alternativas

a fin de aligerar más el peso de estas losas, como es el uso

del poliestireno expandido (tecnoport), en vez del ladrillo

hueco de arcilla cocida de mayor peso.

10

2. ACABADOS Y COBERTURAS

Los siguientes son los pesos de los materiales más usados en

acabados y coberturas:

Piso terminado: 20 kg/m

2 por cm de espesor (~ 5 cm)

Cobertura de teja artesanal: 160 kg/m

2

Lad. pastelero asentado con barro: 100 kg/m

2

Plancha de asbesto-cemento: 2.5 kg/m

2 por milímetro de espesor.

11

3. MUROS DE ALBAÑILERIA

Los muros de albañilería son empleados como muros estructurales

cuando son portantes o como tabiques divisorios cuando sólo

cumplen función arquitectónica como elementos de cerramiento

y/o división. Pueden ser hechos con unidades de arcilla cocida,

sílico calcáreo o de concreto (llamados bloques).

Unidades sólidas o de pocos huecos: 19 kg / (m

2 x cm de espesor)

Unidad hueca o tubular: 14 kg / (m

2 x cm de espesor)

13

4. REDUCCION DE SOBRECARGA (S/C)

Debido a la poca probabilidad de que todos los ambientes

de una edificación estén al 100 % sobrecargados en todas

sus áreas (especialmente en edificios de varios pisos), se

hace razonable pensar en una reducción de la misma. Por

ello el Reglamento permite relizar una reducción.

14

EJEMPLO DE APLICACION:

Realizar el metrado de cargas de todos los elementos que

conforman el Edificio que se muestra, destinado a oficinas,

de dos pisos típicos con una escalera techada a la altura de la

tapa del tanque de agua, y su estructura está compuesta por

pórticos de concreto armado.

16

17

19

Las dimensiones de los elementos son:

Placa de eje 2: t = 0.15m y ensanches en extremos de 0.30 x 0.30m

Escalera: espesor de garganta = t = 0.12m

Escalera: espesor de descanso = t = 0.20m

Tanque de agua y cisterna: paredes, fondo y tapa = t = 0.15m

Tabiques, parapetos, alfeizar de albañilería (pandereta) = t = 15cm

(incluye tarrajeos en las dos caras).

Parapetos y alfeizar en ventanas típicas: altura = h = 0.95m

(incluye viga de amarre de 0.15x0.10)

Alfeizar en baños: altura = h = 2.00m

Altura piso a techo típico: h = 2.65m (sin acabados h = 2.70m)

20

CARGAS UNITARIAS

Concreto armado = 2400 kg/m

3

Agua = 1000 kg/m

3

Losa aligerada (t = 0.20m) = 300 kg/m

2

Losa maciza 0.15 x 2400 = 360 kg/m

2

Acabados 20 x 5 = 100 kg/m

2

Tabiquería móvil en oficinas = 100 kg/m

2

Sobrecargas Oficinas y S.H. = 250 kg/m

2

Hall y escalera = 400 kg/m

2

Azotea plana = 100 kg/m

2
