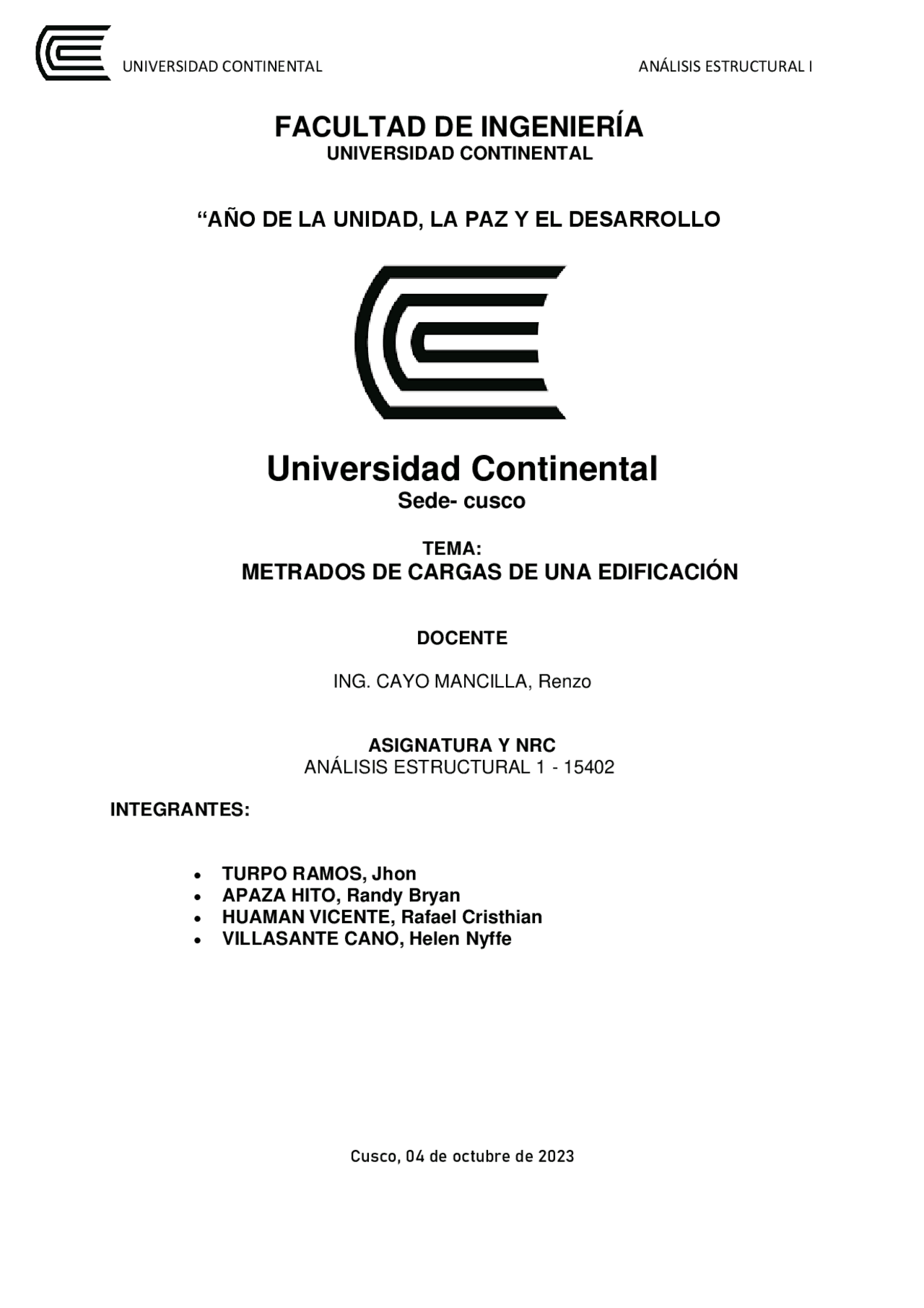

FACULTAD DE INGENIERÍA
UNIVERSIDAD CONTINENTAL
“AÑO DE LA UNIDAD, LA PAZ Y EL DESARROLLO Universidad Continental Sede- cusco
TEMA:
METRADOS DE CARGAS DE UNA EDIFICACIÓN
DOCENTE
ING. CAYO MANCILLA, Renzo
ASIGNATURA Y NRC
ANÁLISIS ESTRUCTURAL 1 - 15402
INTEGRANTES:
- TURPO RAMOS, Jhon
- APAZA HITO, Randy Bryan
- HUAMAN VICENTE, Rafael Cristhian
- VILLASANTE CANO, Helen Nyffe Cusco, 04 de octubre de 2023
I. MARCO TEÓRICO
El metrado de cargas es la determinación del peso que puede tener una edificación sumando cada elemento (columnas, losas, forjados, muros, vigas, etc.). El peso específico (determinado según normativa) se calcula multiplicando el volumen de cada elemento por ese peso, para una losa, esto será igual a la superficie multiplicada por el peso específico. Se toma en cuenta cargas vivas y cargas muertas. Las cargas muertas son el peso de los componentes soportados por una estructura, como su propio peso, que son constantes en el tiempo o varían ligeramente, incluyendo tabiques, servicios, equipos y otros elementos. Las cargas vivas son el peso combinado de todas las personas, cosas, herramientas, muebles y otros objetos en movimiento sostenidos por la estructura. Las cargas que pueden actuar en una edificación son cargas estáticas y cargas dinámicas
1. Elementos Estructurales: Los elementos estructurales principalmente son las vigas, columnas, muros o placas, losas y cimentaciones. Aparte de estos también se tienen otros que son menos importantes como los parapetos, tabiques y muros de contención. 2. Losas Las losas son elementos que hacen factible la existencia de pisos y techos teniendo dos funciones principales desde el punto de vista estructural la primera está ligada a la carga de gravedad siendo la que transmite las cargas a las vigas; y la segunda está ligada a las cargas de sismo que es la obtención de la unidad de la estructura para que esta tenga un comportamiento uniforme en cada piso logrando que las deformaciones de las columnas y muros sean del nivel. Tipos de losas: - Losas macizas: Tiene un determinado espesor íntegramente en concreto armado. - Losas nervadas: Tiene un cambio nervio o vigueta cada cierta distancia, unidas por una losa maciza superior más delgada requiriendo un encofrado que sigue las nervaduras en el fondo de la losa superior. - Losas aligeradas: Son una especie de losas nervadas, pero tiene como diferencia que entre vigueta o nervadura contiene un relleno de ladrillo aligerado o plastoformo. En el Perú se realizan losas aligeradas con viguetas de 10 cm de ancho, separadas a una distancia libre de 30 cm debido a que los ladrillos se fabrican con estas medidas y de acuerdo al diseño estructural de dicho elemento. 3. Vigas Son los elementos que reciben las cargas de las losas, y las transmiten hacia otras o directamente hacia las columnas o muros. Generalmente las vigas forman los denominados ejes de la estructura teniendo las columnas ubicadas en sus intersecciones. El conjunto formado por las vigas y las columnas recibe el nombre de pórticos. Las vigas tienen una función sísmica importantísima. Esta es la de constituir junto con las columnas y muros los elementos resistentes a los diferentes esfuerzos producidos por las fuerzas horizontales de sismo (cortantes, momentos y axiales), y ser los elementos que ayudan a proporcionar rigidez lateral.
2. Vigas
El peralte en las vigas se dimensiona generalmente considerando un peralte del orden
de L/10 a L/12 de la luz libre (debe aclararse que esta altura incluye el espesor de la
losa del techo o piso).
El ancho es menos importante que el peralte, pudiendo variar entre 0.3 a 0.5 de altura.
La Norma Peruana de Concreto Armado indica que las vigas deben tener un ancho
mínimo de 25 cms, para el caso que éstas formen parte de pórticos o elementos sismo-
resistentes de estructuras de concreto armado.
- Según el Reglamento Nacional de Edificaciones (RNE), norma e030 Diseño
sismorresistente, indica que según la categoría:
✓ A = Edificaciones Esenciales
✓ B = Edificaciones Importantes
✓ C = Edificaciones Comunes
✓ D = Edificaciones Temporales
Aplicando la fórmula: 𝐻 =
- 56 12
Teniendo el peralte calculamos la base por el primer criterio:
B = base H = peralte (Considerar valores múltiplos de 5) 𝐵 =
0.25m 0.45m Ilustración 2
III. METRADOS DE CARGAS
El metrado de cargas es una técnica con la cual se estiman las cargas actuantes sobre
los distintos elementos estructurales que componen al edificio. Este proceso es
aproximado ya que por lo general se desprecian los efectos hiperestáticos producidos
por los momentos flectores, salvo que estos sean muy importantes.
Tenemos que considerar la norma E. 020 , que nos muestra los pesos unitarios de los
elementos a metrar viéndose en las siguientes tablas (ver anexos).
Tabla 1 Tabla 2 Tabla 3 Tabla 4
EJE PRINCIPAL
METRADO DE CARGAS MUERTAS
a) CARGAS DISTRIBUIDAS
EJE ¨A¨
AREA
TRIBUTARIA
(m)
BASE
(m)
ALTURA
(m)
PESO
ESPECIFICO
Kg.f/m
PESO
PROPIO
UNIDAD
Peso P. Viga 0 0.25 0.45 (^2400 270) Kg.f/m Peso P. Losa 1.465 0 0 350 512.75 (^) Kg.f/m Peso P. Piso Terminado 1.465 0 0 100 146.5 (^) Kg.f/m Peso P. muro cabeza 0 0.25 2.3 (^1800 1035) Kg.f/m CARGA DISTRIBUIDA EN TODA SU LONGITUD = 1964.25 (^) Kg.f/m
b) CARGAS PUNTUALES
EJE ¨A¨
AREA
TRIBUTARIA
BASE ALTURA
PESO
ESPECIFICO
PESO
PROPIO
UNIDAD
Peso P. Tabique 0 0.15 2.3 1350 465.75 (^) Kg.f CARGA PUNTUAL = 465.75 (^) Kg.f
METRADO DE CARGAS VIVAS
EJE ¨A¨
AREA
TRIBUTARIA
BASE ALTURA
PESO
ESPECIFICO
PESO
PROPIO
UNIDAD
1.465 (^200 293) Kg.f/m CARGA VIVA = (^293) Kg.f/m
Anexos
1964.25 Kg.f/m 1964.25 Kg.f/m 1964.25 Kg.f/m 1964.25 Kg.f/m 1964.25 Kg.f/m (^) 1964.25 Kg.f/m 1964.25 Kg.f/m 1964.25 Kg.f/m 1964.25 Kg.f/m
EJE PRINCIPAL
METRADO DE CARGAS MUERTAS
a) CARGAS DISTRIBUIDAS
EJE ¨B¨
AREA
TRIBUTARIA
(m)
BASE
(m)
ALTURA
(m)
PESO
ESPECIFICO
Kg.f/m
PESO
PROPIO
UNIDAD
Peso P. Viga 0 0.25 0.45 (^2400 270) Kg.f/m Peso P. Losa 2.875 0 0 350 1006.25 (^) Kg.f/m Peso P. Piso Terminado 2.875 0 0 100 287.5 (^) Kg.f/m Peso P. muro cabeza 0 0.25 2.3 (^1800 1035) Kg.f/m CARGA DISTRIBUIDA EN TODA SU LONGITUD = 2598.75 (^) Kg.f/m
b) CARGAS PUNTUALES
EJE ¨B¨
AREA
TRIBUTARIA
BASE ALTURA
PESO
ESPECIFICO
PESO
PROPIO
UNIDAD
Peso P. Tabique 0 0.15 2.3 1350 465.75 (^) Kg.f CARGA PUNTUAL = 465.75 (^) Kg.f
METRADO DE CARGAS VIVAS
EJE ¨B¨
AREA
TRIBUTARIA
BASE ALTURA
PESO
ESPECIFICO
PESO
PROPIO
UNIDAD
2.875 (^200 575) Kg.f/m CARGA VIVA = (^575) Kg.f/m
2598.75 Kg.f/m 2598.75 Kg.f/m 2598.75 Kg.f/m 2598.75 Kg.f/m 2598.75 Kg.f/m 2598.75 Kg.f/m^ 2598.75^ Kg.f/m 2598.75 Kg.f/m 2598.75 Kg.f/m
EJE PRINCIPAL
METRADO DE CARGAS MUERTAS
a) CARGAS DISTRIBUIDAS
EJE ¨C¨
AREA
TRIBUTARIA
(m)
BASE
(m)
ALTURA
(m)
PESO
ESPECIFICO
Kg.f/m
PESO
PROPIO
UNIDAD
Peso P. Viga 0 0.25 0.45 (^2400 270) Kg.f/m Peso P. Losa 1.41 0 0 350 493.5 (^) Kg.f/m Peso P. Piso Terminado 1.41 (^0 0 100 141) Kg.f/m Peso P. muro cabeza 0 0.25 2.3 (^1800 1035) Kg.f/m CARGA DISTRIBUIDA EN TODA SU LONGITUD = 1939.5 (^) Kg.f/m
b) CARGAS PUNTUALES
EJE ¨C¨
AREA
TRIBUTARIA
BASE ALTURA
PESO
ESPECIFICO
PESO
PROPIO
UNIDAD
Peso P. Tabique (^0 0 0 0 0) Kg.f CARGA PUNTUAL = (^0) Kg.f
METRADO DE CARGAS VIVAS
EJE ¨C¨
AREA
TRIBUTARIA
BASE ALTURA
PESO
ESPECIFICO
PESO
PROPIO
UNIDAD
- (^41 200 282) Kg.f/m CARGA VIVA = (^282) Kg.f/m
1939.5 Kg.f/m 1939.5 Kg.f/m 1939.5 Kg.f/m 1939.5 Kg.f/m 1939.5 Kg.f/m^ 1939.5 Kg.f/m 1939.5 Kg.f/m 1939.5 Kg.f/m 1939.5 Kg.f/m
EJE SECUNDARIO
METRADO DE CARGAS MUERTAS
a) CARGAS DISTRIBUIDAS
EJE ¨1¨
AREA
TRIBUTARIA
(m)
BASE
(m)
ALTURA
(m)
PESO
ESPECIFICO
Kg.f/m
PESO
PROPIO
UNIDAD
Peso P. Viga 0 0.25 0.45 (^2400 270) Kg.f/m Peso P. Losa (^1 0 0 350 350) Kg.f/m Peso P. Piso Terminado (^1 0 0 100 100) Kg.f/m Peso P. muro cabeza 0 0.25 2.3 (^1800 1035) Kg.f/m CARGA DISTRIBUIDA EN TODA SU LONGITUD = (^1755) Kg.f/m
b) CARGAS PUNTUALES
EJE ¨1¨
AREA
TRIBUTARIA
BASE ALTURA
PESO
ESPECIFICO
PESO
PROPIO
UNIDAD
Peso P. Tabique (^0 0 0 0 0) Kg.f CARGA PUNTUAL = 0 Kg.f
METRADO DE CARGAS VIVAS
EJE ¨1¨
AREA
TRIBUTARIA
BASE ALTURA
PESO
ESPECIFICO
PESO
PROPIO
UNIDAD
Kg.f/m CARGA VIVA = 200 Kg.f/m
1755 Kg.f/m 1755 Kg.f/m 1755 Kg.f/m 1755 Kg.f/m (^1755) Kg.f/m 1755 Kg.f/m 200 Kg.f/m 200 Kg.f/m 200 Kg.f/m 200 Kg.f/m 200 Kg.f/m 200 Kg.f/m
EJE SECUNDARIO
METRADO DE CARGAS MUERTAS
a) CARGAS DISTRIBUIDAS
EJE ¨2¨
AREA
TRIBUTARIA
(m)
BASE
(m)
ALTURA
(m)
PESO
ESPECIFICO
Kg.f/m
PESO
PROPIO
UNIDAD
Peso P. Viga 0 0.25 0.45 (^2400 270) Kg.f/m Peso P. Losa (^1 0 0 350 350) Kg.f/m Peso P. Piso Terminado (^1 0 0 100 100) Kg.f/m Peso P. muro cabeza (^0 0 0 0 0) Kg.f/m CARGA DISTRIBUIDA EN TODA SU LONGITUD = (^720) Kg.f/m
a) CARGAS DISTRIBUIDAS
EJE ¨2¨
AREA
TRIBUTARIA
BASE ALTURA
PESO
ESPECIFICO
PESO
PROPIO
UNIDAD
Peso P. Tabique 0 0.15 2.30 1350 465.8 (^) Kg.f CARGA DISTRIBUIDA = 465.8 (^) Kg.f
METRADO DE CARGAS VIVAS
EJE ¨2¨
AREA
TRIBUTARIA
BASE ALTURA
PESO
ESPECIFICO
PESO
PROPIO
UNIDAD
(^1 200 200) Kg.f/m CARGA VIVA = (^200) Kg.f/m
720 Kg.f/m 720 Kg.f/m 720 Kg.f/m 1185.8 Kg.f/m 1185.8 Kg.f/m 1185.8 Kg.f/m 1185.8 Kg.f/m 1185.8 Kg.f/m 1185.8 Kg.f/m
