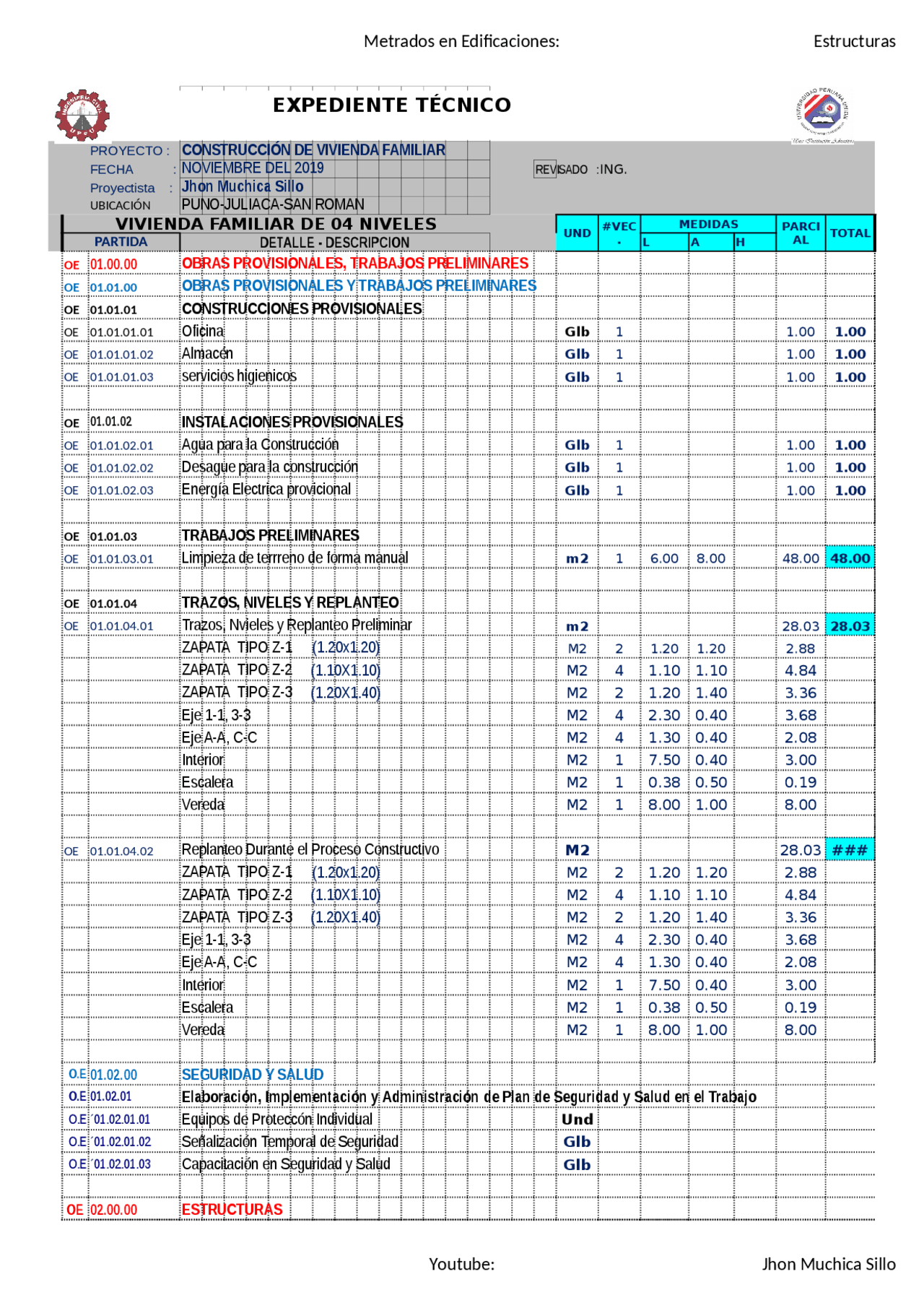

Metrados en Edificaciones: Estructuras
Youtube: Jhon Muchica Sillo
PROYECTO :
CONSTRUCCIÓN DE VIVIENDA FAMILIAR
FECHA :
NOVIEMBRE DEL 2019
REVISADO :
ING.
Proyectista :
Jhon Muchica Sillo
UBICACIÓN
PUNO-JULIACA-SAN ROMAN
VIVIENDA FAMILIAR DE 04 NIVELES
UND MEDIDAS TOTAL
PARTIDA DETALLE - DESCRIPCION L A H
OE 01.00.00 OBRAS PROVISIONALES, TRABAJOS PRELIMINARES
OE 01.01.00 OBRAS PROVISIONALES Y TRABAJOS PRELIMINARES
OE 01.01.01 CONSTRUCCIONES PROVISIONALES
OE 01.01.01.01 Oficina Glb 1 1.00 1.00
OE 01.01.01.02 Almacén Glb 1 1.00 1.00
OE 01.01.01.03 servicios higienicos Glb 1 1.00 1.00
OE 01.01.02 INSTALACIONES PROVISIONALES
OE 01.01.02.01 Agua para la Construcción Glb 1 1.00 1.00
OE 01.01.02.02 Desague para la construcción Glb 1 1.00 1.00
OE 01.01.02.03 Energía Electrica provicional Glb 1 1.00 1.00
OE 01.01.03 TRABAJOS PRELIMINARES
OE 01.01.03.01 Limpieza de terrreno de forma manual m2 1 6.00 8.00 48.00 48.00
OE 01.01.04 TRAZOS, NIVELES Y REPLANTEO
OE 01.01.04.01 Trazos, Nvieles y Replanteo Preliminar m2 28.03 28.03
ZAPATA TIPO Z-1 (1.20x1.20) M2 2 1.20 1.20 2.88
ZAPATA TIPO Z-2 (1.10X1.10) M2 4 1.10 1.10 4.84
ZAPATA TIPO Z-3 (1.20X1.40) M2 2 1.20 1.40 3.36
Eje 1-1, 3-3 M2 4 2.30 0.40 3.68
Eje A-A, C-C M2 4 1.30 0.40 2.08
Interior M2 1 7.50 0.40 3.00
Escalera M2 1 0.38 0.50 0.19
Vereda M2 1 8.00 1.00 8.00
OE 01.01.04.02 Replanteo Durante el Proceso Constructivo M2 28.03 ###
ZAPATA TIPO Z-1 (1.20x1.20) M2 2 1.20 1.20 2.88
ZAPATA TIPO Z-2 (1.10X1.10) M2 4 1.10 1.10 4.84
ZAPATA TIPO Z-3 (1.20X1.40) M2 2 1.20 1.40 3.36
Eje 1-1, 3-3 M2 4 2.30 0.40 3.68
Eje A-A, C-C M2 4 1.30 0.40 2.08
Interior M2 1 7.50 0.40 3.00
Escalera M2 1 0.38 0.50 0.19
Vereda M2 1 8.00 1.00 8.00
O.E 01.02.00 SEGURIDAD Y SALUD
O.E 01.02.01 Elaboración, Implementación y Administración de Plan de Seguridad y Salud en el Trabajo
O.E ´01.02.01.01 Equipos de Proteccón Individual Und
O.E ´01.02.01.02 Señalización Temporal de Seguridad Glb
O.E ´01.02.01.03 Capacitación en Seguridad y Salud Glb
OE 02.00.00 ESTRUCTURAS
#VEC
.
PARCI
AL
EXPEDIENTE TÉCNICO
