Mejora Agua Potable y Saneamiento en Camicachi y Suyo, Zona Lago, Ilave, El Collao - Puno, Ejercicios de Matemáticas

Matemáticas

Documento que detalla los materiales y costos de la instalación y mejora del sistema de agua potable y saneamiento en el pueblo de Camicachi y el centro poblado de Suyo, en la zona Lago, distrito de Ilave, provincia de El Collao - Puno. El documento incluye la lista de tuberías PVC SAP de diferentes longitudes y diámetros, así como las válvulas y accesorios correspondientes. Además, se detallan los trabajos preliminares, el movimiento de tierra, las obras de concreto simple y armado, y los tarrajeos.

Tipo: Ejercicios

2018/2019

Subido el 26/11/2022

alex-richard-ticona-llica
alex-richard-ticona-llica 🇵🇪

6 documentos

1 / 16

Toggle sidebar

Esta página no es visible en la vista previa

¡No te pierdas las partes importantes!

bg1

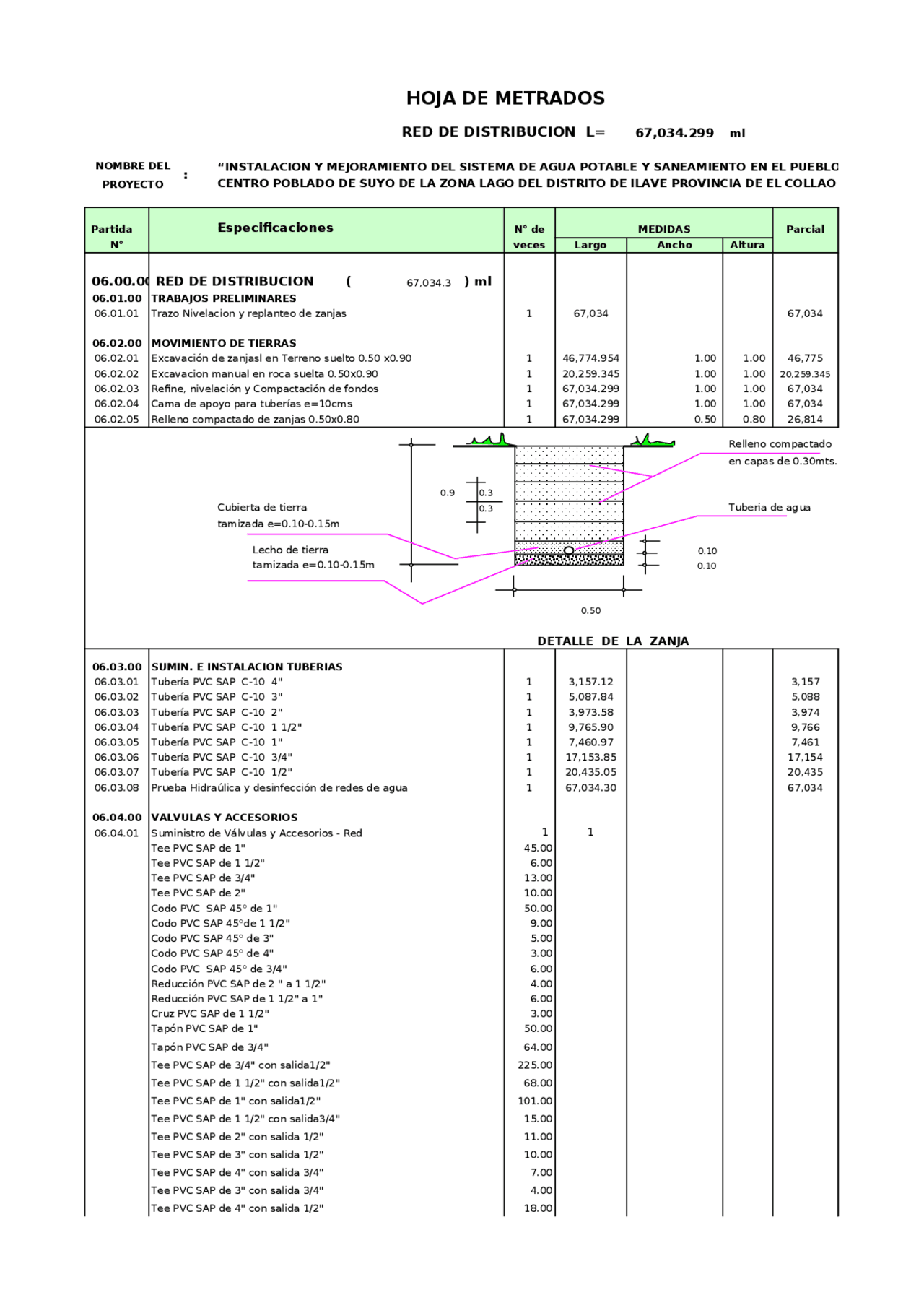

HOJA DE METRADOS
RED DE DISTRIBUCION L= 67,034.299 ml
:
Partida
Especificaciones
N° de MEDIDAS Parcial
N° veces Largo Ancho Altura
06.00.00
RED DE DISTRIBUCION
( 67,034.3 ) ml
06.01.00 TRABAJOS PRELIMINARES
06.01.01 Trazo Nivelacion y replanteo de zanjas 1 67,034 67,034
06.02.00 MOVIMIENTO DE TIERRAS
06.02.01 Excavación de zanjasl en Terreno suelto 0.50 x0.90 1 46,774.954 1.00 1.00 46,775
06.02.02 Excavacion manual en roca suelta 0.50x0.90 1 20,259.345 1.00 1.00 20,259.345
06.02.03 Refine, nivelación y Compactación de fondos 1 67,034.299 1.00 1.00 67,034
06.02.04 Cama de apoyo para tuberías e=10cms 1 67,034.299 1.00 1.00 67,034
06.02.05 Relleno compactado de zanjas 0.50x0.80 1 67,034.299 0.50 0.80 26,814
Relleno compactado
en capas de 0.30mts.
0.9 0.3
Cubierta de tierra 0.3 Tuberia de agua
tamizada e=0.10-0.15m
Lecho de tierra
0.10
tamizada e=0.10-0.15m 0.10
0.50
DETALLE DE LA ZANJA
06.03.00 SUMIN. E INSTALACION TUBERIAS
06.03.01 Tubería PVC SAP C-10 4" 1 3,157.12 3,157
06.03.02 Tubería PVC SAP C-10 3" 1 5,087.84 5,088
06.03.03 Tubería PVC SAP C-10 2" 1 3,973.58 3,974
06.03.04 Tubería PVC SAP C-10 1 1/2" 1 9,765.90 9,766
06.03.05 Tubería PVC SAP C-10 1" 1 7,460.97 7,461
06.03.06 Tubería PVC SAP C-10 3/4" 1 17,153.85 17,154
06.03.07 Tubería PVC SAP C-10 1/2" 1 20,435.05 20,435
06.03.08 Prueba Hidraúlica y desinfección de redes de agua 1 67,034.30 67,034
06.04.00 VALVULAS Y ACCESORIOS
06.04.01 Suministro de Válvulas y Accesorios - Red
1 1
Tee PVC SAP de 1" 45.00
Tee PVC SAP de 1 1/2" 6.00
Tee PVC SAP de 3/4" 13.00
Tee PVC SAP de 2" 10.00
Codo PVC SAP 45° de 1" 50.00
Codo PVC SAP 45°de 1 1/2" 9.00
Codo PVC SAP 45° de 3" 5.00
Codo PVC SAP 45° de 4" 3.00
Codo PVC SAP 45° de 3/4" 6.00
Reducción PVC SAP de 2 " a 1 1/2" 4.00
Reducción PVC SAP de 1 1/2" a 1" 6.00
Cruz PVC SAP de 1 1/2" 3.00
Tapón PVC SAP de 1" 50.00
Tapón PVC SAP de 3/4" 64.00
Tee PVC SAP de 3/4" con salida1/2" 225.00
Tee PVC SAP de 1 1/2" con salida1/2" 68.00
Tee PVC SAP de 1" con salida1/2" 101.00
Tee PVC SAP de 1 1/2" con salida3/4" 15.00
Tee PVC SAP de 2" con salida 1/2" 11.00
Tee PVC SAP de 3" con salida 1/2" 10.00
Tee PVC SAP de 4" con salida 3/4" 7.00
Tee PVC SAP de 3" con salida 3/4" 4.00
Tee PVC SAP de 4" con salida 1/2" 18.00
NOMBRE DEL
PROYECTO
“INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL
CENTRO POBLADO DE SUYO DE LA ZONA LAGO DEL DISTRITO DE ILAVE PROVINCIA DE EL COLLAO - PUNO ”
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff

Vista previa parcial del texto

¡Descarga Mejora Agua Potable y Saneamiento en Camicachi y Suyo, Zona Lago, Ilave, El Collao - Puno y más Ejercicios en PDF de Matemáticas solo en Docsity!

HOJA DE METRADOS

RED DE DISTRIBUCION L= 67,034.299 ml

Partida Especificaciones N° de MEDIDAS Parcial

N° veces Largo Ancho Altura

06.00.00 RED DE DISTRIBUCION ( 67,034.3 ) ml

06.01.00 TRABAJOS PRELIMINARES

06.01.01 Trazo Nivelacion y replanteo de zanjas 1 67,034 67, 06.02.00 MOVIMIENTO DE TIERRAS 06.02.01 Excavación de zanjasl en Terreno suelto 0.50 x0.90 1 46,774.954 1.00 1.00 46, 06.02.02 Excavacion manual en roca suelta 0.50x0.90 1 20,259.345 1.00 1.00 20,259. 06.02.03 Refine, nivelación y Compactación de fondos 1 67,034.299 1.00 1.00 67, 06.02.04 Cama de apoyo para tuberías e=10cms 1 67,034.299 1.00 1.00 67, 06.02.05 Relleno compactado de zanjas 0.50x0.80 1 67,034.299 0.50 0.80 26, Relleno compactado en capas de 0.30mts. 0.9 0. Cubierta de tierra 0.3 Tuberia de agua tamizada e=0.10-0.15m Lecho de tierra (^) 0. tamizada e=0.10-0.15m 0.

DETALLE DE LA ZANJA
06.03.00 SUMIN. E INSTALACION TUBERIAS

06.03.01 Tubería PVC SAP C-10 4" 1 3,157.12 3, 06.03.02 Tubería PVC SAP C-10 3" 1 5,087.84 5, 06.03.03 Tubería PVC SAP C-10 2" 1 3,973.58 3, 06.03.04 Tubería PVC SAP C-10 1 1/2" 1 9,765.90 9, 06.03.05 Tubería PVC SAP C-10 1" 1 7,460.97 7, 06.03.06 Tubería PVC SAP C-10 3/4" 1 17,153.85 17, 06.03.07 Tubería PVC SAP C-10 1/2" 1 20,435.05 20, 06.03.08 Prueba Hidraúlica y desinfección de redes de agua 1 67,034.30 67, 06.04.00 VALVULAS Y ACCESORIOS

06.04.01 Suministro de Válvulas y Accesorios - Red 1 1

Tee PVC SAP de 1" 45. Tee PVC SAP de 1 1/2" 6. Tee PVC SAP de 3/4" 13. Tee PVC SAP de 2" 10. Codo PVC SAP 45° de 1" 50. Codo PVC SAP 45°de 1 1/2" 9. Codo PVC SAP 45° de 3" 5. Codo PVC SAP 45° de 4" 3. Codo PVC SAP 45° de 3/4" 6. Reducción PVC SAP de 2 " a 1 1/2" 4. Reducción PVC SAP de 1 1/2" a 1" 6. Cruz PVC SAP de 1 1/2" 3. Tapón PVC SAP de 1" 50. Tapón PVC SAP de 3/4" 64. Tee PVC SAP de 3/4" con salida1/2" 225. Tee PVC SAP de 1 1/2" con salida1/2" 68. Tee PVC SAP de 1" con salida1/2" 101. Tee PVC SAP de 1 1/2" con salida3/4" 15. Tee PVC SAP de 2" con salida 1/2" 11. Tee PVC SAP de 3" con salida 1/2" 10. Tee PVC SAP de 4" con salida 3/4" 7. Tee PVC SAP de 3" con salida 3/4" 4. Tee PVC SAP de 4" con salida 1/2" 18.

NOMBRE DEL
PROYECTO
“INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACH
CENTRO POBLADO DE SUYO DE LA ZONA LAGO DEL DISTRITO DE ILAVE PROVINCIA DE EL COLLAO - PUNO ”

HOJA DE METRADOS

VALVULAS DE CONTROL

NOMBRE DEL PROYECTO :

Part. (^) Especificaciones N° de MEDIDAS Parcial Total total Und. N° veces Largo Ancho Altura parcial

07.00.0 VALVULA DE CONTROL 120 ( Unid)

07.01.00 TRABAJOS PRELIMINARES 120.

07.01.01 Limpieza del terreno 1 0.90 0.80 0.72 0.72 86.40 m² 07.01.02 Trazo y replanteo preliminar 1 0.90 0.80 0.72 0.72 86.40 m² 07.02.00 MOVIMIENTO DE TIERRAS 07.02.01 Excavacion manual en material Suelto 1 0.90 0.80 1.00 0.72 0.72 86.40 m³ 07.02.02 Refine Nivelacion y compactacion 1 0.90 0.80 0.72 0.72 86.40 m² 07.02.03 Acarreo de Material Excedente Hasta Dprom 30m. 0.84 100.32 m³ 07.03.00 OBRAS DE CONCRETO SIMPLE 07.03.01 Concreto f´c=100kg/cm2 Losa Fondo 1 2.20 0.30 0.10 0.07 0.07 7.92 m 07.03.02 Concreto f`c= 140Kg/cm2 Muros 1 2.20 0.10 1.05 0.23 0.23 27.72 m 07.03.03 Encofrado y Desencofrado Muros (2caras) 2 2.20 1.05 2.31 4.62 554.40 m 07.04.00 TARRAJEOS 07.04.01 Tarrajeo en exteriores e interiores (Mortero 1:5) 289.20 m Tarrajeo en interiores 1 1.05 1.80 1.89 1. Tarrajeo en exteriores 1 0.20 2.60 0.52 0. 07.05.00 VALVULAS Y ACCESORIOS 07.05.01 Suministro y colocación de Válv. Y acc. de 3/4" 26 - 26.00 26.00 glb Válvula tipo Globo de 3/4" 1 - 1.00 1.00 und Unión Universal PVC de 3/4" 2 - 2.00 2.00 und Niples PVC SAP de 3/4"x3/4" 2 - 2.00 2.00 und Adaptadores PVC SAP 3/4" 2 - 2.00 2.00 und 07.05.02 Suministro y colocación de Válv. Y acc. de 1" 21 - 21.00 21.00 glb Válvula tipo Globo de 1" 1 - 1.00 1.00 und Unión Universal PVC de 1" 2 - 2.00 2.00 und Niples PVC SAP de 1" x 1" 2 - 2.00 2.00 und Adaptadores PVC SAP 1" 2 - 2.00 2.00 und 07.05.03 Suministro y colocación de Válv. Y acc. de 1 1/2" 32 - 32.00 32.00 glb Válvula tipo Globo de 1 1/2" 1 - 1.00 1.00 und Unión Universal PVC de 1 1/2" 2 - 2.00 2.00 und Niples PVC SAP de 1 1/2" x 1 1/2" 2 - 2.00 2.00 und Adaptadores PVC SAP 1 1/2" 2 - 2.00 2.00 und 07.05.04 Suministro y colocación de Válv. Y acc. De 3" 4 - 4.00 4.00 glb Válvula tipo Globo de 3" 1 - 1.00 1.00 und Unión Universal PVC de 3" 2 - 2.00 2.00 und Niples PVC SAP de 3" x 3" 2 - 2.00 2.00 und Adaptadores PVC SAP 3" 2 - 2.00 2.00 und 07.05.05 Suministro y colocación de Válv. Y acc. de 2" 35 - 35.00 35.00 glb Válvula tipo Globo de 2" 1 - 1.00 1.00 und Unión Universal PVC de 2" 2 - 2.00 2.00 und Niples PVC SAP de 2"x2" 2 - 2.00 2.00 und Adaptadores PVC SAP 2" 2 - 2.00 2.00 und 07.05.06 Suministro y colocación de Válv. Y acc. de 4" 2 - 2.00 2.00 glb Válvula tipo Globo de 4" 1 - 1.00 1.00 und Unión Universal PVC de 4" 2 - 2.00 2.00 und Niples PVC SAP de 1" x 4" 2 - 2.00 2.00 und Adaptadores PVC SAP 4" 2 - 2.00 2.00 und “INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMICACHI Y EN EL CENTRO POBLADO DE SUYO DE LA ZONA LAGO DEL DISTRITO DE ILAVE PROVINCIA DE EL COLLAO - PUNO ”

HOJA DE METRADOS

VALVULA DE PURGA

NOMBRE DEL PROYECTO :

Part. Especificaciones N° de MEDIDAS Parcial Total total
N° veces Largo Ancho Altura parcial

08.00.0VALVULA DE PURGA 14.0^ ( Unid)

08.01.00 TRABAJOS PRELIMINARES
08.01.01 Limpieza del terreno 1 1.00 0.90 0.90 0.
08.01.02 Trazo y replanteo preliminar 1 1.00 0.90 0.90 0.
08.02.00 MOVIMIENTO DE TIERRAS
08.02.01 Excavacion manual en material Suelto 1 1.00 0.90 0.50 0.45 0.
08.02.02 Refine Nivelacion y compactacion 1 1.00 0.90 0.90 0.
08.02.03 Acarreo de Material Excedente Hasta Dprom 30m. 1 0.45 1.20 0.
08.03.00 OBRAS DE CONCRETO SIMPLE
08.03.01 Concreto en Cimientos f´c=100kg/cm2 1 2.60 0.30 0.10 0.08 0.
08.03.02 Concreto en Muros f`c= 175Kg/cm2 1 2.60 0.10 0.90 0.23 0.
08.03.03 Encofrado y desencofrado de muros (02 Caras) 2 2.60 0.90 2.34 4.
08.04.00 TARRAJEOS
08.04.01 Tarrajeo en interiores y exteriores (Mortero 1:5) 1 2.20 0.90 1.98 27.
08.05.00 VALVULAS Y ACCESORIOS
08.05.01 Suministro y coloc. de Válv. Y accesorios de 1" 5 - 5.
Válvula tipo Globo de 1" 1 - 1.
Unión Universal PVC de 1" 2 - 2.
Niples PVC SAP de 1" x 1" 2 - 2.
Adaptadores PVC SAP 1" 2 - 2.
Tee PVC SAP de 1" 1 - 1.
08.05.02 Suministro y coloc. de Válv. Y accesorios de 1 1/2" 1 - 1.
Válvula tipo Globo de 1 1/2" 1 - 1.
Unión Universal PVC de 1 1/2" 2 - 2.
Niples PVC SAP de 1 1/2" x 1 1/2" 2 - 2.
Adaptadores PVC SAP 1 1/2" 2 - 2.
Tee PVC SAP de 1" 1 - 1.
08.05.03 Suministro y coloc. de Válv. Y accesorios de 3/4" 8 - 8.
Válvula tipo Globo de 3/4" 2 - 2.
Unión Universal PVC de 3/4" 4 - 4.
Niples PVC SAP de 3/4" x 3/4" 4 - 4.
Adaptadores PVC SAP 3/4" 4 - 4.
Tee PVC SAP de 3/4" 2 - 2.
08.06.00 OTROS
“INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAMIC
EN EL CENTRO POBLADO DE SUYO DE LA ZONA LAGO DEL DISTRITO DE ILAVE PROVINCIA DE EL COLLAO - PU
  • 08.06.01 Tapa Metálica de 0.50 x0.60 1 - 1.
14.00 und

HOJA DE METRADOS

PILETAS PUBLICAS 897.00^ Unds.

NOMBRE DEL PROYECTO

Partida

Especificaciones

N° de MEDIDAS Parcial Total
N° veces Largo Ancho Altura parcial

09.00.0 PILETAS PUBLICAS 897 UNDS.

09.01.00 TRABAJOS PRELIMINARES
09.01.01 Trazo y raplanteo preliminar 897 1.45 1.30 1.89 1,690.
09.02.00 MOVIMIENTO DE TIERRAS
09.02.01 Excavacion manual 897 1.45 1.30 0.20 0.38 338.
09.02.02 Refine Nivelación y compactación 897 1.45 1.30 1.89 1,690.
09.03.00 OBRAS DE CONCRETO SIMPLE
09.03.01 Concreto 140Kg/cm2 en la base de la pilteta 897 0.46 0.46 412.
09.03.02 Encofrado y desencofrado de la base 897 0.96 0.96 861.

Estribos Fy 1/4" a 0.15m

0.30 0.20 0.20 0.20 1.

0.15 0. 4 Fy a 3/8" Tubo D=2" 0.20 0. 0.35 0.15 0.60 0.15 0.20 0.10 1.

09.04.00 OBRAS DE CONCRETO ARMADO
09.04.01 Concreto en poste de la pileta f'c=175Kg/cm2 897 0.04 0.90 0.04 32.
09.04.02 Encofrado y desencofrado de Muros (02 caras) 1,794 0.40 0.90 0.36 645.
09.04.03 Acero f`y=4200 kg/cm2 897 3,954.
09.05.00 TARRAJEOS
09.05.01 Tarrajeo mortero 1:2, E=1.5 cm 897 Area= 3.12 3.12 2,798.
09.06.00 VALVULAS Y ACCESORIOS
09.06.01 Suministro de válvulas y accesorios de Pileta 897 897.
Tubería PVC SAP de 1/2" 897 - 897.
Tubería PVC SAL desague de 2" 897 - 897.
Grifo Tipo Esférico de 1/2" 897 - 897.
Valvula de paso de 1/2" 897 - 897.
Codo PVC SAL 2"x90° 897 - 897.
Codo de F°G° de 1/2" 897 - 897.
Sumidero de bronce para piltetas públicas de 2" 897 - 897.
Adaptadores PVC SAP de 1/2" 1,794 - 1,794.
Niple rosacada de de f°g° 1/2"x2" 897 - 897.
Union simple de f°g° de 1/2" 897 - 897.
Unión universal de 1/2" PVC 1,794 - 1,794.
Codo PVC SAP de 1/2" 897 - 897.
“INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAM
EN EL CENTRO POBLADO DE SUYO DE LA ZONA LAGO DEL DISTRITO DE ILAVE PROVINCIA DE EL COLLAO - P

HOJA DE METRADOS

PILETAS PUBLICAS 897.00^ Unds.

NOMBRE DEL PROYECTO

Partida

Especificaciones

N° de MEDIDAS Parcial Total
N° veces Largo Ancho Altura parcial
“INSTALACION Y MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE Y SANEAMIENTO EN EL PUEBLO DE CAM
EN EL CENTRO POBLADO DE SUYO DE LA ZONA LAGO DEL DISTRITO DE ILAVE PROVINCIA DE EL COLLAO - P

VISTA EN 3D

09.07.00 OTROS
09.07.01 Filtro de Grava 897 0.40 0.30 0.25 0.03 26.
09.07.02 Pintura Esmalte en Muros Exteriores - Area= 3.12 3.12 -
total Und.
1,690.85 m
338.17 m
1,690.85 m
412.62 m
861.12 m
32.29 m
645.84 m
3,954.00 kg
2,798.64 m
897.00 glb
897.00 ml
897.00 ml
897.00 und
897.00 und
897.00 und
897.00 und
897.00 und
1,794.00 und
897.00 und
897.00 und
1,794.00 und
897.00 und
O EN EL PUEBLO DE CAMICACHI Y
VINCIA DE EL COLLAO - PUNO ”
total Und.
O EN EL PUEBLO DE CAMICACHI Y
VINCIA DE EL COLLAO - PUNO ”
26.91 m

- m
