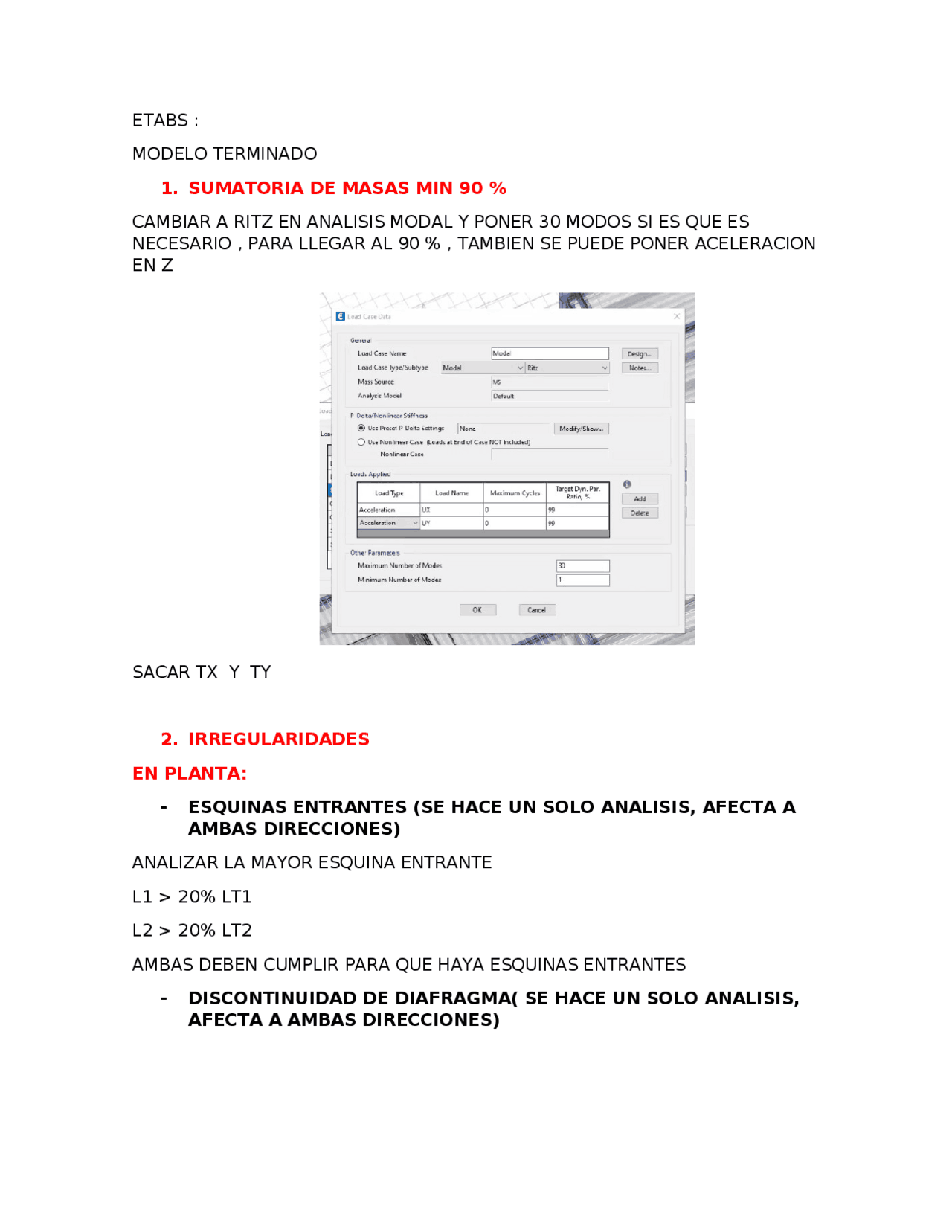

ETABS :
MODELO TERMINADO
1. SUMATORIA DE MASAS MIN 90 %
CAMBIAR A RITZ EN ANALISIS MODAL Y PONER 30 MODOS SI ES QUE ES
NECESARIO , PARA LLEGAR AL 90 % , TAMBIEN SE PUEDE PONER ACELERACION
EN Z
SACAR TX Y TY
2. IRREGULARIDADES
EN PLANTA:
- ESQUINAS ENTRANTES (SE HACE UN SOLO ANALISIS, AFECTA A
AMBAS DIRECCIONES)
ANALIZAR LA MAYOR ESQUINA ENTRANTE
L1 > 20% LT
L2 > 20% LT
AMBAS DEBEN CUMPLIR PARA QUE HAYA ESQUINAS ENTRANTES
- DISCONTINUIDAD DE DIAFRAGMA( SE HACE UN SOLO ANALISIS,
AFECTA A AMBAS DIRECCIONES)
EN ALTURA
- IRREGULARIDAD DE MASAS
REVISAR ESTA TABLA Y VERIFICAR QUE NO HAYA UNA VARIACION DEL 50 %
ENTRE PISOS CONSECUTIVOS.
- IRREGULARIDAD TORSIONAL
- PISO BLANDO
STIF DEBE SER ESCALONADO TAL Y COMO SE MUESTRA, SI ESO NO PASA , HAY
PISO BLANDO, SI UN PISO INFERIOR ES MENOR QUE AL SUPERIOR , ESTE DEBE
SER MAYOR QUE EL 70 % , SI ES MENOS , EXISTE PISO BLANDO , SI ES QUE
ESTÁ ASI COMO EN LA TABLA NO ES NECESARIO VERIFICAR.
- PISO DEBIL
CORTANTE DEBE SER ESCALONADO TAL Y COMO SE MUESTRA, SI ESO NO
PASA , HAY PISO DEBIL SI UN PISO INFERIOR ES MENOR QUE AL SUPERIOR ,
ESTE DEBE SER MAYOR QUE EL 80 % , SI ES MENOS , EXISTE PISO DEBIL , SI
ES QUE ESTÁ ASI COMO EN LA TABLA NO ES NECESARIO VERIFICAR.
FACTOR R :CON DEFORMADA DINAMICO EN XX
VERIFICAMOS ZUCS/R
