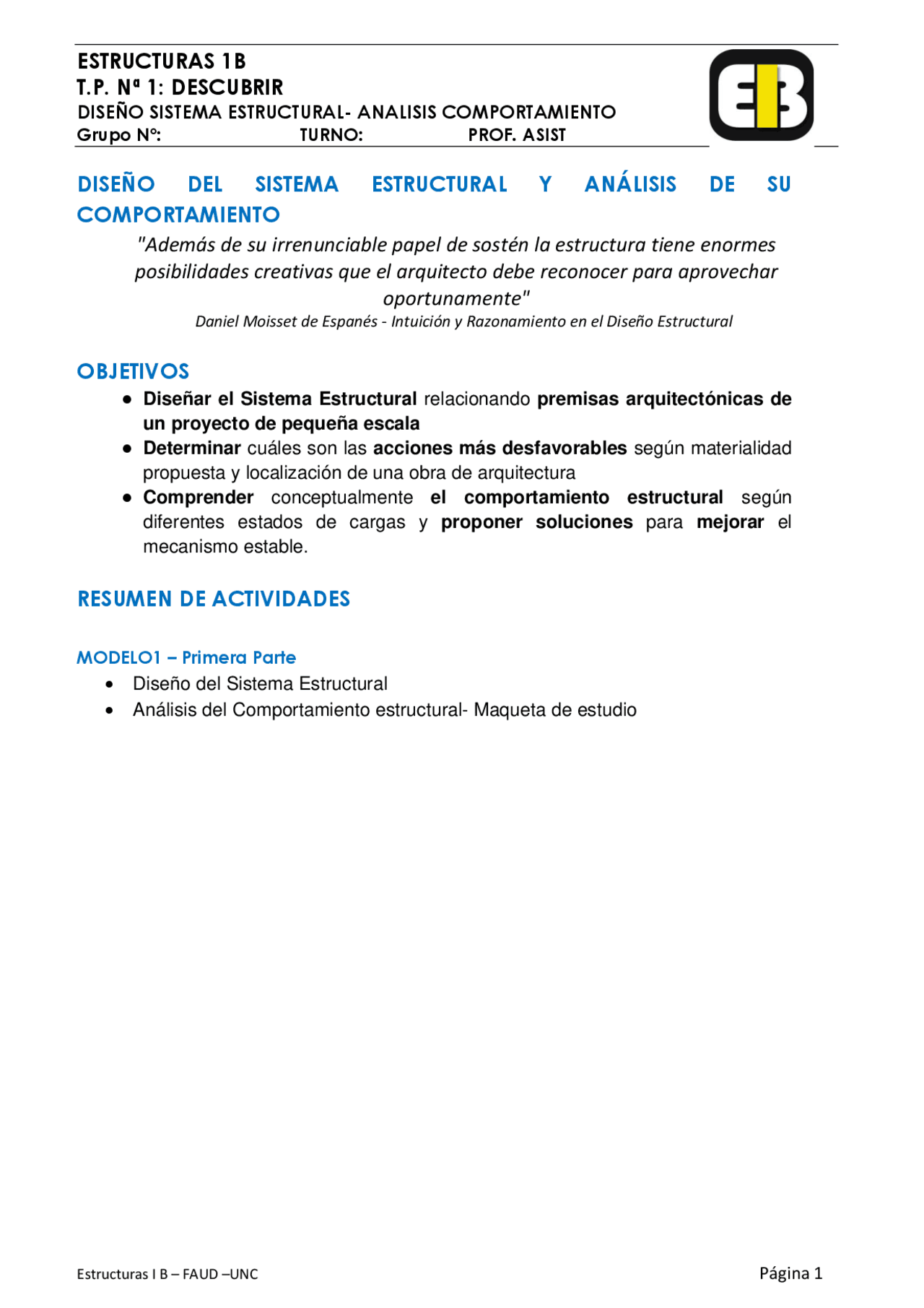

T.P. Nª 1: DESCUBRIR

DISEÑO SISTEMA ESTRUCTURAL- ANALISIS COMPORTAMIENTO

Grupo Nº: TURNO: PROF. ASIST

DISEÑO DEL SISTEMA ESTRUCTURAL Y ANÁLISIS DE SU

COMPORTAMIENTO

"Además de su irrenunciable papel de sostén la estructura tiene enormes

posibilidades creativas que el arquitecto debe reconocer para aprovechar

oportunamente"

Daniel Moisset de Espanés - Intuición y Razonamiento en el Diseño Estructural

OBJETIVOS

● Diseñar el Sistema Estructural relacionando premisas arquitectónicas de un proyecto de pequeña escala ● Determinar cuáles son las acciones más desfavorables según materialidad propuesta y localización de una obra de arquitectura ● Comprender conceptualmente el comportamiento estructural según diferentes estados de cargas y proponer soluciones para mejorar el mecanismo estable.

RESUMEN DE ACTIVIDADES

MODELO1 – Primera Parte  Diseño del Sistema Estructural  Análisis del Comportamiento estructural- Maqueta de estudio

T.P. Nª 1: DESCUBRIR

DISEÑO SISTEMA ESTRUCTURAL- ANALISIS COMPORTAMIENTO

Grupo Nº: TURNO: PROF. ASIST

DESARROLLO DE LAS ACTIVIDADES

MODELO 1 Primera Parte

Para este primer trabajo hemos seleccionado una propuesta de zonificación de vivienda a la que llamaremos MODELO 1 (archivo CAD subido al aula virtual) ACLARACIÓN IMPORTANTE: Aquellos alumnos que cursen ARQUITECTURA 2D esta actividad será desarrollada con su diseño de REFUGIO MINIMO. En grupos de 4 a 5 integrantes se deberá realizar el DISEÑO DEL SISTEMA ESTRUCTURAL teniendo en cuenta los requerimientos arquitectónicos. Planta MODELO 1 Esc 1: 9,50 2, 3, 12, 10, 4, 5, 4, 1, 1, 4,50 7, cocina-comedor lavadero despensa baño Dormitorio 1 Dormitorio 2 escritorio ó vestidor

T.P. Nª 1: DESCUBRIR

DISEÑO SISTEMA ESTRUCTURAL- ANALISIS COMPORTAMIENTO

Grupo Nº: TURNO: PROF. ASIST

4 - ANÁLISIS REGULARIDAD GEOMÉTRICA

o Analizar la Configuración geométrica de su proyecto y determinar si la estructura es regular o no o Realizar una conclusión sobre la regularidad Geométrica y proponer mejoras si es necesario

5 - ANÁLISIS REGULARIDAD ESTRUCTURAL

o Determinar de manera conceptual el Centro de Masa (CM) o Determinar de manera conceptual el Centro de Rigidez (CR) o Determinar la excentricidad en X e Y o Realizar una conclusión sobre la regularidad Estructural Elaborar una MAQUETA DE ESTUDIO de la estructura en escala 1: 50 que les permitirá evaluar el comportamiento estructural de manera más intuitiva. Los materiales a utilizar para la ejecución de esta maqueta son: ▪ Planos resistentes verticales en goma espuma de espesor aproximado a 1cm y cartón 1,5 mm para representar el plano resistente superior Identificar el MECANISMO ESTRUCTURAL, es decir, como podría ser el comportamiento frente a diferentes acciones. Para ello deberán evaluar por separado primero las cargas verticales y luego posibles acciones horizontales. Realizar Videos del análisis y sacar conclusiones sobre el funcionamiento del Sistema Estructural

6 - PROPUESTA DE MEJORAS Y RETROALIMENTACION

Frente a las conclusiones anteriores proponer modificaciones para mejorar el funcionamiento del mecanismo estable y ajustar propuesta de Sistema Estructural y proyecto de arquitectura

CIERRE Y ENTREGA

Este trabajo sobre el Modelo 1 ó Refugio Minimo se desarrollará durante el primer cuatrimestre de la materia. Faltan desarrollar otros temas que iremos subiendo al aula virtual en las semanas siguientes. EN TALLER se realizará una SEGUIMIENTO DEL TRABAJO mediante correcciones grupales. ENTREGA VIRTUAL 27/04/2026 MODELO 1 ó REFUGIO MINIMO Entrar al Aula Virtual, Nivel II, Estructuras 1 B https://faud.aulavirtual.unc.edu.ar/course/view.php?id=
