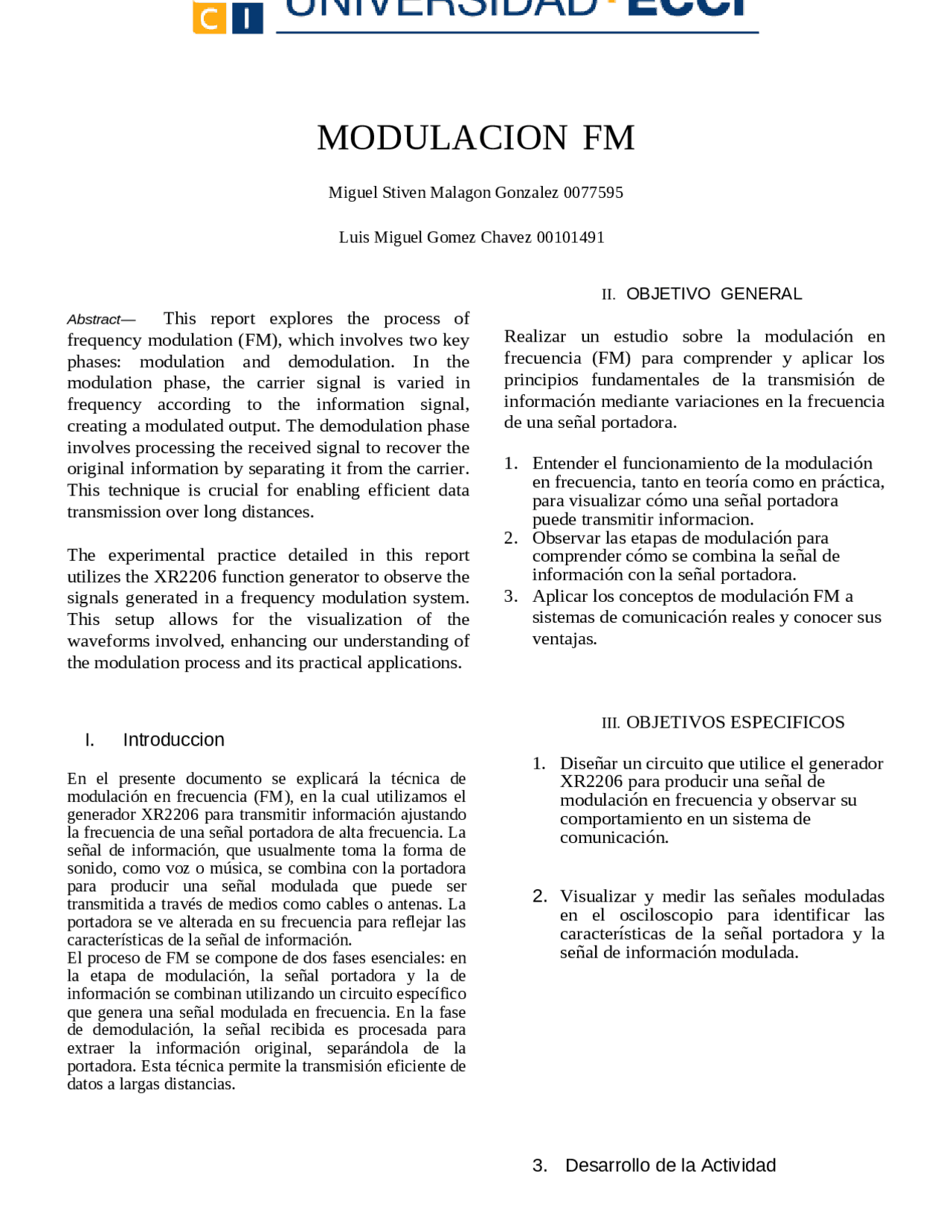

Miguel Stiven Malagon Gonzalez 0077595 Luis Miguel Gomez Chavez 00101491 Abstract — This report explores the process of frequency modulation (FM), which involves two key phases: modulation and demodulation. In the modulation phase, the carrier signal is varied in frequency according to the information signal, creating a modulated output. The demodulation phase involves processing the received signal to recover the original information by separating it from the carrier. This technique is crucial for enabling efficient data transmission over long distances. The experimental practice detailed in this report utilizes the XR2206 function generator to observe the signals generated in a frequency modulation system. This setup allows for the visualization of the waveforms involved, enhancing our understanding of the modulation process and its practical applications. I. Introduccion En el presente documento se explicará la técnica de modulación en frecuencia (FM), en la cual utilizamos el generador XR2206 para transmitir información ajustando la frecuencia de una señal portadora de alta frecuencia. La señal de información, que usualmente toma la forma de sonido, como voz o música, se combina con la portadora para producir una señal modulada que puede ser transmitida a través de medios como cables o antenas. La portadora se ve alterada en su frecuencia para reflejar las características de la señal de información. El proceso de FM se compone de dos fases esenciales: en la etapa de modulación, la señal portadora y la de información se combinan utilizando un circuito específico que genera una señal modulada en frecuencia. En la fase de demodulación, la señal recibida es procesada para extraer la información original, separándola de la portadora. Esta técnica permite la transmisión eficiente de datos a largas distancias. II. OBJETIVO GENERAL Realizar un estudio sobre la modulación en frecuencia (FM) para comprender y aplicar los principios fundamentales de la transmisión de información mediante variaciones en la frecuencia de una señal portadora.
Para realizar el laboratorio, lo primero que hicimos fue llevar a cabo una investigación para cumplir con las exigencias requeridas, que incluían la utilización del XR2206. En esta investigación, encontramos el siguiente esquema, como se muestra en la figura 1. Fig. 1 DIAGRAMA ESQUEMATICO También realizamos el diagrama esquemático en el programa GNU RADIO en donde realizamos un diagrama de bloques para que se pueda ver la señal modula, asi como se presencia en la figura 2. Fig. 2 DIAGRAMA EN GNU RADIO Seguido realizamos la simulación en el osciloscopio del programa GNU RADIO en donde se tiene que hacer la configuración de la amplitud y de la frecuencia para poder obtener una buena imagen de la señal modulada, asi como se muestra en la figura 3. Fig. 3 Señal Modulada GNU RADIO También realizamos la simulación en el programa de proteus para confirmar la señal en donde en donde jugamos con la frecuencia para obtener la misma que nos dio en el montaje, siendo esta en la simulación de 1kHz como se muestra en la figura 4. Fig. 4 Señal Moduladora Proteus En las anteriores figuras pudimos observar la señal modulada mediante dos programas, ya con la señal y la simulación funcionando, nos dirigimos hacerlo de manera práctica, en la figura 5 podremos ver el montaje del circuito en protoboard.
