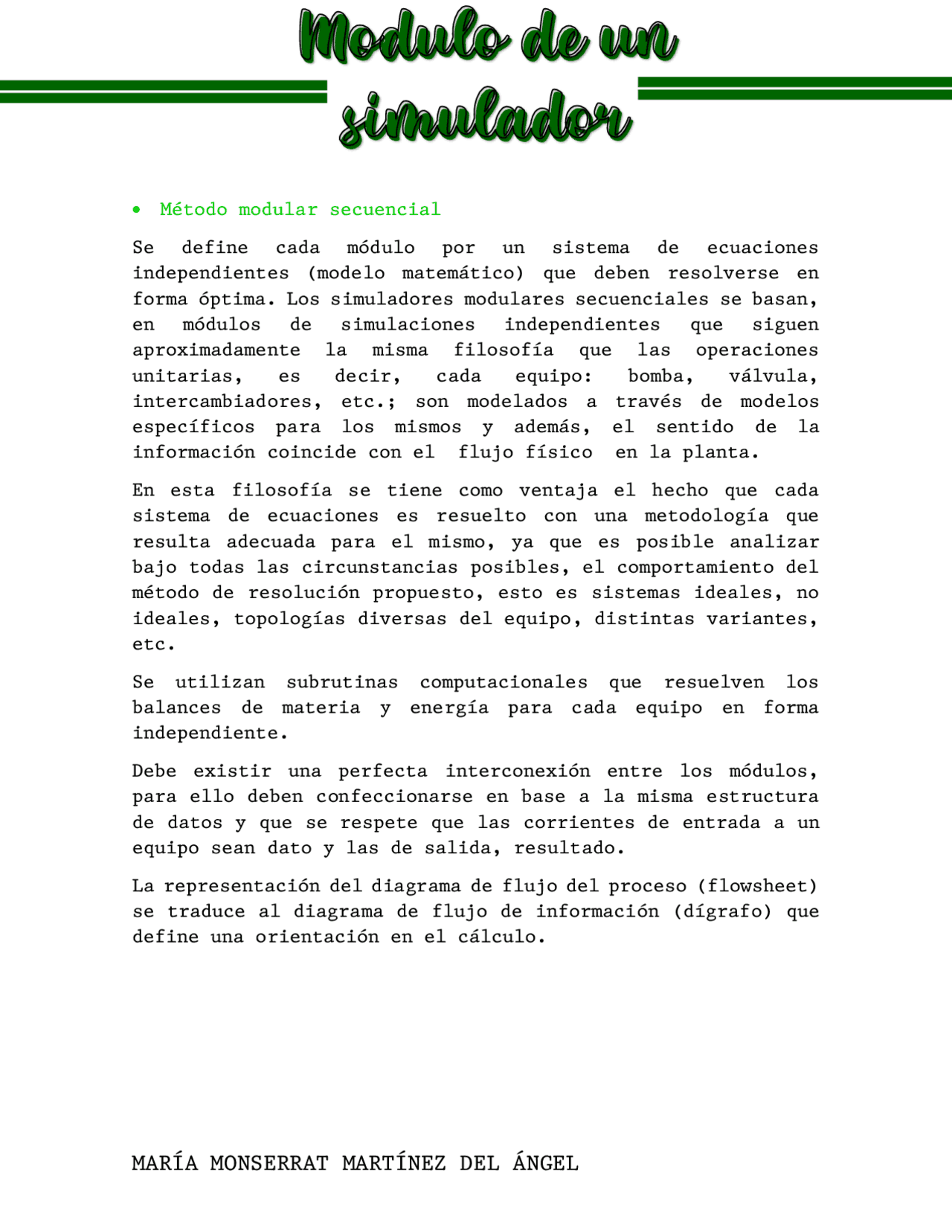

• Método modular secuencial
Se define cada módulo por un sistema de ecuaciones
independientes (modelo matemático) que deben resolverse en
forma óptima. Los simuladores modulares secuenciales se basan,
en módulos de simulaciones independientes que siguen
aproximadamente la misma filosofía que las operaciones
unitarias, es decir, cada equipo: bomba, válvula,
intercambiadores, etc.; son modelados a través de modelos
específicos para los mismos y además, el sentido de la
información coincide con el “flujo físico” en la planta.
En esta filosofía se tiene como ventaja el hecho que cada
sistema de ecuaciones es resuelto con una metodología que
resulta adecuada para el mismo, ya que es posible analizar
bajo todas las circunstancias posibles, el comportamiento del
método de resolución propuesto, esto es sistemas ideales, no
ideales, topologías diversas del equipo, distintas variantes,
etc.
Se utilizan subrutinas computacionales que resuelven los
balances de materia y energía para cada equipo en forma
independiente.
Debe existir una perfecta interconexión entre los módulos,
para ello deben confeccionarse en base a la misma estructura
de datos y que se respete que las corrientes de entrada a un
equipo sean dato y las de salida, resultado.
La representación del diagrama de flujo del proceso (flowsheet)
se traduce al diagrama de flujo de información (dígrafo) que
define una orientación en el cálculo.
