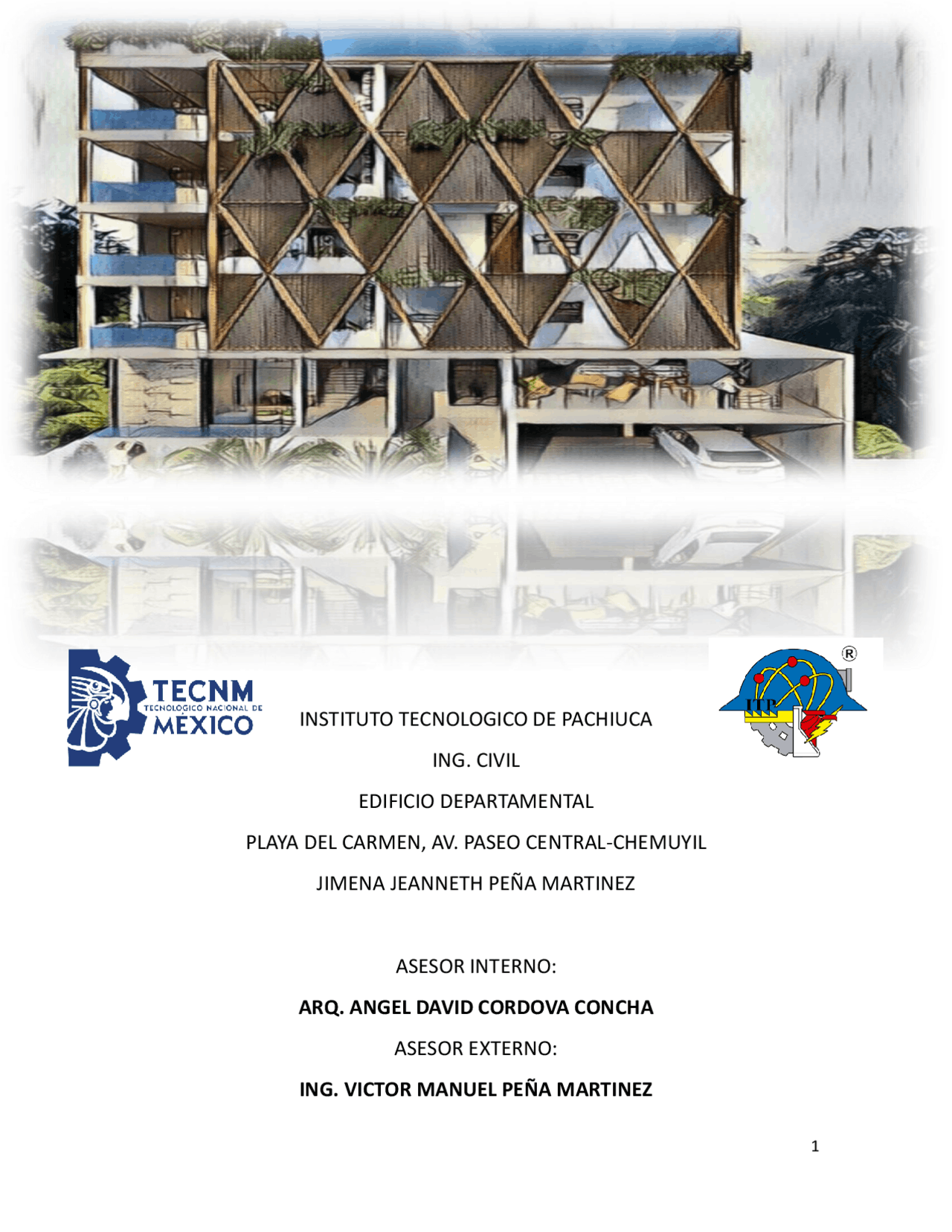

proyecto de residencia, sobre un edificio departamental, ubicado en Playa del Carmen, México, hablando del proceso constructivo del mismo. Año 2024, curso enero-junio 2024.
Tipo: Resúmenes
1 / 50
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Primero que nada quiero agradecer a mis padres por brindarme siempre el apoyo económico y emocional en toda esta etapa, que nunca escatimaron para darme lo necesario y un poco más, pero también que siempre me exigían para ser mejor, porque sin su esfuerzo me hubiera costado aún más lograrlo, por ello y más gracias Dimas Peña Barrera Y Edith Martínez Reséndiz, nunca terminare de agradecerles todo el esfuerzo que les ha costado verme salir adelante. A mis hermanos quienes siempre estuvieron para darme un consejo, escucharme y porque no, por ayudarme a hacer algunas tareas, a los mas grandes por ser siempre su mejor imagen para querer seguir sus pasos. A mi Ivi mi hermano que me cuida desde el cielo, por darme las fuerzas para no rendirme nunca y por mantener vivo el sueño de lograr grandes cosas a futuro, ojalá veas todos mis logros y te sientas muy orgullosa de mí, te amare y extrañe siempre. A mi abuelita que siempre ha estado para mí en todo momento, por brindarme consejos y darme su bendición siempre. Y a mi pareja Adiel, que sin sus ánimos, y su amor incondicional, jamás hubiera aguantado estar lejos de mi zona de confort. A mis asesores, al Arq Ángel Concha, por brindarme el tiempo y apoyo. Y al Ing. Víctor por estar al pendiente y enseñarme las cosas con calma.
2 fases de construcción de la estructura 2.1 Planta baja 2.1 Para la construcción de la planta baja se emplearán muros perimetrales de concreto armado a cierta altura en conjunto con columnas de carga que rigidizarán el edificio completo, una vez concluido la construcción de los muros y columnas a la altura indicada del proyecto se iniciara con la colocación de cimbra en trabes para poder colocar acero de refuerzo, colar y seguir con la conformación de la losa prefabricada, esta será de vigueta, bovedilla malla de refuerzo 6x6 10-10 y una capa de compresión de 5cm, en este nivel se arranca con los muros de concreto reforzado para el hueco del elevador que comprende desde la P.B hasta en nivel 7
Capítulo 3: MONARCA SUS INICIOS Se hace referencia el proyecto estructural, resaltando algunos aspectos particulares de la obra, tanto como las condiciones laborales de los trabajadores como el proceso constructivo que se estará realizando en cada elemento estructural que se presentará. Capitulo 4: CONCLUSIONES Se presentarán las conclusiones y recomendaciones generales para el proyecto. PROBLEMAS A RESOLVER
Este procedimiento tiene por objeto describir y evaluar los estándares básicos para la correcta ejecución de los trabajos que involucran la construcción de la unidad habitacional denominada MONARCA 28 en Playa del Carmen Quintana Roo, México, dar a conocer en los reportes el avance que se obtiene conforme al paso del tiempo. Asimismo, analizar desde mi punto de vista las experiencias y retos que se presentan durante la obra de construcción. JUSTIFICACION: Actualmente, en la ciudad de Playa del Carmen existe una demanda insatisfecha en cuanto a la adquisición de una vivienda nueva en todos los estratos socioeconómicos de la ciudad. Debido a esta demanda, los usuarios exigen cada vez más calidad y comodidad en cuanto a las características de los acabados de la futura vivienda, su accesibilidad, su lugar en el contexto urbano, y su posible revaloración a largo plazo. A medida que transcurre el tiempo, aumentan los precios de los materiales de construcción, y por lo tanto, existe una proyección de economizar, racionalizar y mejorar las técnicas y procedimientos constructivos para que el proyecto sea viable en el ámbito financiero. MARCO TEORICO: Es el espacio en el cual encontramos descanso, donde almacenar comida, es decir, satisfacer las necesidades básicas, refugiarse de las inclemencias del clima, de los problemas de la calle, sentirse seguro, y transformarse en el rincón en el mundo donde construir una familia y un hogar propiamente dicho. Puede estar habitado por apenas una sola persona, como varias, tengan o no vinculación familiar. La vivienda es hoy y ha sido desde los inicios de la humanidad una construcción es de enorme relevancia para la vida y la subsistencia de animales y de seres humanos. Comprende de esta manera la cueva de un animal o de los hombres prehistóricos como también a los grandes edificios que destacan en las metrópolis. Un Ingeniero civil es competente y capacitado para desempeñar; la planificación, diseño y ejecución de edificios, casas etc. La comprensión e interpretación de planos es de suma importancia para la ejecución del proyecto que se va a realizar.
A continuación se describen cada uno de los diferentes tipos de departamentos: Los departamentos tipo A tienen un área de 87 m2 y contienen: Dos recamaras, 2 baños completos, una sala/comedor, una cocina y una terraza (figura A)
Los departamentos tipo C tienen un área de 135 m2 y contienen: 3 recamaras, 3 baños completos y uno con tina, una sala, una cocina integral y una terraza con jacuzzi 52 m Los departamentos tipo D tienen un área de 52 m2 y contienen: 1 recamara y un baño completo, una sala y una cocina integral, además de contar con su terraza
Los departamentos tipo E tienen un área de 47 m 2 y contienen: 1 recamara y un baño completo, una sala y una cocina integral, además de contar con su terraza
Principales herramientas manuales que se utilizan para la construcción civil. En el proceso constructivo es necesaria la utilización de algunas herramientas manuales estas varían de la actividad a realizar, pero entre las más comunes tenemos: Pala: Es un instrumento de la mano compuesta de una placa metálica y un cabo de madera, la placa puede terminar recta y en este caso sirve para canalizar zanjas, para hacer revolturas, morteros, mezclas, emparejar superficies, etc. O puede terminar redondeada y en punta sirviendo entonces principalmente para excavar. Puede tener cabo recto y largo y largo más corto y terminando en un mango para ahí tomar la pala con la mano y con la otra el cabo.
Alicate: Es una herramienta manual, que se utilizar para doblar, cortar o sujetar. Del diseño original similar a una tijera se han derivado otros son usos más específicos en fontanería, electricidad y mecánica entre otros. Es una herramienta muy utilizada en la construcción para el ensamblaje de los armazones de varillas. Plomada: Es una pesa sujeta a una cuerda que por acción de la gravedad genera una línea perpendicular al suelo. Cinta métrica: Es un instrumento de medición elaborado normalmente de una cinta metálica flexible cubierta por un cascaron plástico. Existen de muchos tamaños en función de la longitud, las más usuales van de 2 a 10 metros. Nivel: Es un instrumento utilizado para corroborar la horizontalidad o verticalidad de un elemento, funciona con una burbuja de aire en dentro de un recipiente lleno con algún líquido y algunas marcas en el exterior, cuando la burbuja se encuentra a la misma distancia de las marcas centrales se está a nivel. También en distancias largas se utiliza una manguera transparente llena de agua que funciona por la diferencia de presiones entre sus extremos. Sierras: En la construcción lo más usual es encontrar dos tipos de sierras el serrucho y la segueta, la primera es usada normalmente para cortar madera y la segunda para el corte de acero y plástico, ambas cuentan con una hoja dentada que es la encargada de acerrar.
Los diferentes puntos a considerar para salvaguardar al personal directo en sitio durante la construcción de la unidad habitacional “MONARCA 28 BEACH CLUB” serán los siguientes: Durante el procedimiento se deberán tomar todas las medidas de seguridad necesarias para garantizar la estabilidad del personal que integra la cuadrilla, tomando en cuenta factores como clima (lluvias), vibraciones excesivas, exceso de confianza, malos manejos de materiales entre otros…
Está prohibido el uso de equipos para trabajos en alturas que no hayan sido diseñados y certificados por el fabricante para este uso. Está prohibido en todo momento retirar los ganchos de la línea de vida de los puntos de anclaje si no está asegurado al menos uno de los dos ganchos. Siempre que exista el riesgo de caída libre los trabajadores deberán utilizar ARNESES DE CUERPO COMPLETO ESPECIFICAMENTE DISEÑADOS Y CERTIFICADOS PARA DETENER CAIDAS LIBRES. NO ESTA PERMITIDO SUSTITUIR LOS ARNESES PARA DETENCION DE CAIDAS LIBRES POR EQUIPOS DE PROTECCION NO DISEÑADOS PARA ESTE PROPOSITO, tales como cinturones, arneses de posicionamiento, arneses de ascensión o arneses de retención. Siempre que exista el riesgo de caída libre los trabajadores deberán utilizar equipos de amortiguamiento o absorción de energía localizados en alguna parte entre su arnés y el punto de anclaje, de acuerdo con las especificaciones del fabricante del equipo utilizado. Sólo se utilizarán puntos de anclaje capaces de soportar las cargas dinámicas generadas durante una caída. Los puntos de anclaje deben ser capaces de soportar una carga de 2,300 kg por cada trabajador conectado a él. El Asesor de Seguridad tiene la responsabilidad de auxiliar a los trabajadores a identificar los puntos de anclaje que pueden ser utilizados durante el desarrollo de cada trabajo en específico. SI EXISTEN DUDAS SOBRE LA CAPACIDAD DE CARGA DE UN PUNTO DETERMINADO, TAL PUNTO NO DEBE UTILIZARSE COMO PUNTO DE ANCLAJE No se permite la utilización de barandales, tuberías, ductos de ventilación o de aire acondicionado, charolas para soporte de cables ni marcos o protectores de puertas o ventanas como puntos de anclaje.
Cuando se utilicen plataformas de vehículos para trabajos en alturas de cualquier tipo (por ejemplo vehículos marca GENIE) deben utilizarse puntos de anclaje que formen parte de la estructura del mismo, ya que son certificados y aprobados. Durante la realización de trabajos en alturas se deberán tomar las medidas necesarias para evitar que herramientas u otros objetos caigan accidentalmente a niveles inferiores, asegurándolos. En caso de que como parte de los trabajos se requiera arrojar objetos en caída libre hacia niveles inferiores el Asesor de Seguridad deberá efectuar al análisis correspondiente y certificará que esta maniobra puede realizarse de manera segura. NO SE PROCEDERA CON ESTA MANIOBRA HASTA NO CONTARSE CON EL DOCUMENTO DE ANALISIS DE RIESGO CORRESPONDIENTE DONDE SE ASIENTE POR ESCRITO LA AUTORIZACION DEL ASESOR DE SEGURIDAD. Se contará con un punto de hidratación en área limpio, lleno y sellado para asegurar que no está expuesto a bacterias, el personal deberá tener una hidratación constante al llevar a cabo la tarea.
El supervisor a cargo de las labores deberá indicar el momento en que se den por terminados los trabajos y DEBE ASEGURARSE QUE TODOS LOS MIEMBROS DEL EQUIPO SEAN INFORMADOS DE ESTA SITUACION. El supervisor a cargo de las labores debe asegurarse que han sido retirados de la zona de trabajo y de las áreas localizadas por debajo de la misma, todas las herramientas, equipos de apoyo, materiales sobrantes, basura, escombros, etc. y que tanto la zona de trabajo como las áreas localizadas por debajo de la misma se encuentren limpias y ordenadas. En cuanto el supervisor a cargo de las labores lo indique, los trabajadores retirarán los acordonamientos colocados para delimitar la zona de trabajo y las áreas localizadas por debajo de la misma. Los trabajadores regresarán a su supervisor las herramientas y equipos para trabajos en alturas que les fueron proporcionados. El supervisor verificará que todo el equipo se encuentre completo y efectuará el registro correspondiente en el inventario de equipos para trabajos en alturas. El supervisor asentará en la bitácora de trabajo los comentarios correspondientes al término de las labores efectuadas y procederá al cierre del “PERMISO DE TRABAJO” tramitado, dando así por concluidas las labores.
