DEPARTAMENTO: Energía y Mecánica CARRERA: Ingeniería Automotriz
ASIGNATURA: TERMODINAMICA PERíODO LECTIVO:
SEP 2019 –
ENE 2020
NIVEL: 04

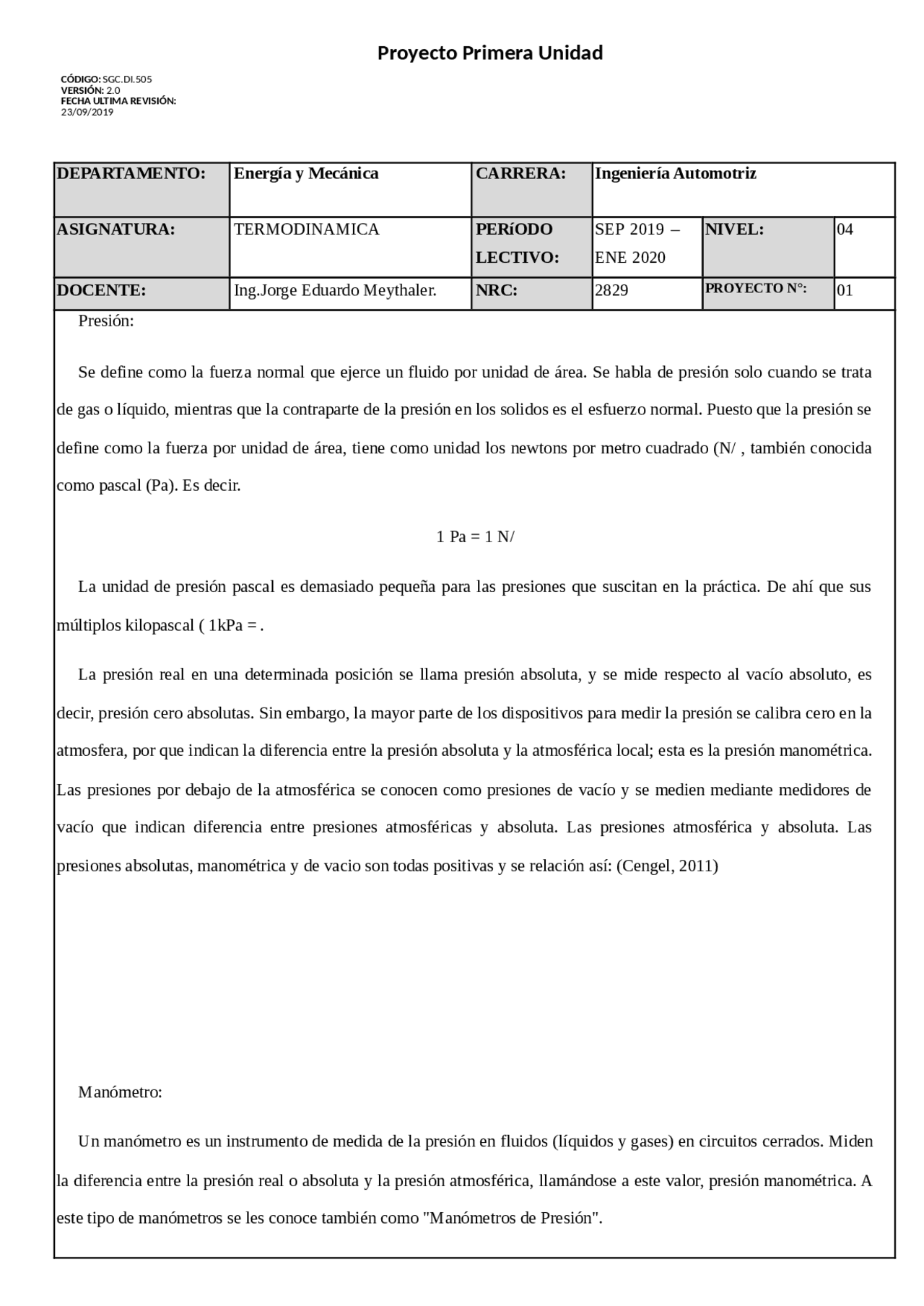

DOCENTE: Ing.Jorge Eduardo Meythaler. NRC: 2829 PROYECTO N°:^ 01 Presión: Se define como la fuerza normal que ejerce un fluido por unidad de área. Se habla de presión solo cuando se trata de gas o líquido, mientras que la contraparte de la presión en los solidos es el esfuerzo normal. Puesto que la presión se define como la fuerza por unidad de área, tiene como unidad los newtons por metro cuadrado (N/ , también conocida como pascal (Pa). Es decir.
1 Pa = 1 N/ La unidad de presión pascal es demasiado pequeña para las presiones que suscitan en la práctica. De ahí que sus múltiplos kilopascal ( 1kPa =.
La presión real en una determinada posición se llama presión absoluta, y se mide respecto al vacío absoluto, es decir, presión cero absolutas. Sin embargo, la mayor parte de los dispositivos para medir la presión se calibra cero en la atmosfera, por que indican la diferencia entre la presión absoluta y la atmosférica local; esta es la presión manométrica. Las presiones por debajo de la atmosférica se conocen como presiones de vacío y se medien mediante medidores de vacío que indican diferencia entre presiones atmosféricas y absoluta. Las presiones atmosférica y absoluta. Las presiones absolutas, manométrica y de vacio son todas positivas y se relación así: (Cengel, 2011)
Manómetro: Un manómetro es un instrumento de medida de la presión en fluidos (líquidos y gases) en circuitos cerrados. Miden la diferencia entre la presión real o absoluta y la presión atmosférica, llamándose a este valor, presión manométrica. A este tipo de manómetros se les conoce también como "Manómetros de Presión".
Proyecto Primera Unidad
CÓDIGO: VERSIÓN: SGC.DI.505 2. FECHA ULTIMA REVISIÓN: 23/09/
Lo que realmente hacen es comparar la presión atmosférica (la de fuera, la atmósfera) con la de dentro del circuito por donde circula al fluido. Por eso se dice que los manómetros miden la presión relativa.
La presión manométrica es la presión relativa a la presión atmosférica. La presión manométrica es positiva para presiones por encima de la presión atmosférica, y negativa para presiones por debajo de ella Recuerda que la presión se define como la fuerza por unidad de superficie que ejerce un líquido o un gas perpendicularmente a dicha superficie. P = F/S. 1.
Tipos de manómetros: Los que equilibran la presión desconocida con otra que se conoce. A este tipo pertenece el manómetro de vidrio en U, en el que la presión se determina midiendo la diferencia en el nivel de líquido de ambas ramas.
Figura N°1. Manometro de vidrio en U.
- Los que la presión desconocida actúa sobre un material elástico que produce el movimiento utilizado para poder medir la presión. A este tipo de manómetro pertenece el manómetro de tubo de Bourdon.
Figura N°2. Manometro de tubo de bourdon.
- Manómetros Digitales: Están dirigidos por un microprocesador y garantizan alta precisión y fiabilidad.
Proyecto Primera Unidad
CÓDIGO: VERSIÓN: SGC.DI.505 2. FECHA ULTIMA REVISIÓN: 23/09/
estén en contacto con el líquido. Cuando sobre el émbolo de menor sección A 1 se ejerce una fuerza F 1 la
presión p 1 que se origina en el líquido en contacto con él se transmite íntegramente y de forma casi instantánea
a todo el resto del líquido. Por el principio de Pascal esta presión será igual a la presión p 2 que ejerce el fluido
en la sección A2, es decir: (Garay, 2013)
Figura N°4. Principio de pascal.
Formula:
Donde:
P = Presión total de profundidad
Po= Presión sobre la superficie libre del fluido
Rho= Densidad del fluido
G= gravedad
H= medida en pascales
Proyecto Primera Unidad
CÓDIGO: VERSIÓN: SGC.DI.505 2. FECHA ULTIMA REVISIÓN: 23/09/
MATERIALES:
REACTIVOS:
NO APLICA
INSUMOS:
NO APLICA
Proyecto Primera Unidad
CÓDIGO: VERSIÓN: SGC.DI.505 2. FECHA ULTIMA REVISIÓN: 23/09/
RESULTADOS OBTENIDOS:
CONCLUSIONES:
RECOMENDACIONES:
BIBLIOGRAFÍA:
Bibliografía
Cengel, Y. (31 de 10 de 2011). Capitulo 1; Introduccion y conceptos. Mexico: MC GRAW HILL. Obtenido de http://
electronicadiazparatodos.blogspot.com: http://electronicadiazparatodos.blogspot.com/2017/10/transmision-y-
recepcion-de-audio-con.html
Garay, C. (20 de Septiembre de 2013). Fisica Termodinamica. Obtenido de Fisica Termodinamica: https://
hernanleon1002.wordpress.com/fisica-de-fluidos-y-termodinamica/primer-corte/marco-teorico/principio-de-pascal/
instrumentacion, M. e. (05 de 06 de 2011). Tipos de manometros. Tipos de manometros. Mexico, Ciudad de mexico:
Barcelona. Obtenido de Definicion.de: https://definicion.de/amplificador/
Tecnologica. (19 de Septiembre de 2007). Tecnologia. Obtenido de https://www.areatecnologia.com/herramientas/
GUIA PARA LAS PRÁCTICAS DE LABORATORIO, TALLER O CAMPO.
CÓDIGO: VERSIÓN: SGC.DI.505 2. FECHA ULTIMA REVISIÓN: 12/04/
manometro.html
FIRMAS
F: …………………………………
Nombre: Ing. Jessica S. Ortiz DOCENTE
F: ………………………………… Nombre: Ing. Marcelo Silva COORDINADOR DE ÁREA DE CONOCIMIENTO
F: ………………………………… Nombre: Ing. Mayra Erazo COORDINADOR/JEFE DE LABORATORIO
