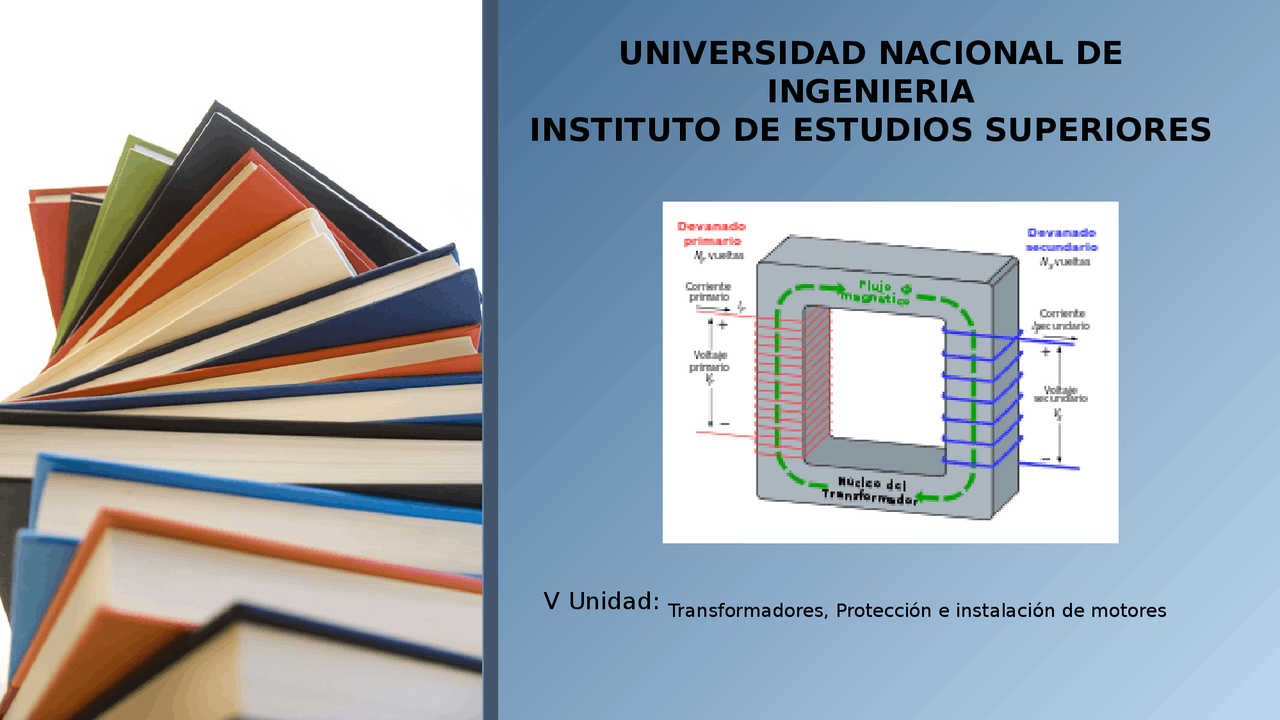

UNIVERSIDAD NACIONAL DE

INGENIERIA

INSTITUTO DE ESTUDIOS SUPERIORES

V Unidad: Transformadores, Protección e instalación de motores

TRANSFORMADORES

ELECTRICOS

Como su nombre lo dice sirven para transformar la energía que viaja por líneas de alta, media y baja tensión, por las subestaciones distribuyéndola por las ciudades. Existen diversos tipos de trasformadores, varían según su potencia, capacidad, el uso o aplicación; a continuación se presentan algunos:

Según su construcción Autotransformador Transformador con núcleo toroidal Transformador de grano orientado Transformador de núcleo de aire Transformador de núcleo envolvente Transformador piezoeléctrico

Según funcionalidad Transformadores de potencia Transformadores de comunicaciones Transformadores de medida Por los sistemas de tensiones Monofásicos Trifásicos Trifásicos-exafásicos Trifásicos-dodecafásicos Trifásicos-monofásicos Según tensión secundario Elevadores Reductores Según medio Interior Intemperie Según elemento refrigerante En seco En baño de aceite Con pyraleno Según refrigeración Natural Forzada

Ejemplo: Si el número de vueltas del secundario es el triple del primario, en el secundario habrá el triple de tensión.

• (^) Entonces:
• (^) =

TRANSFORMADOR DE

POTENCIA

Se utilizan para subtransmisión y transmisión de energía eléctrica en alta y media tensión. Son de aplicación en subestaciones transformadoras, centrales de generación y en grandes usuarios. Características Generales :  (^) Se construyen en potencias normalizadas desde 1.25 hasta 20 MVA  (^) Tensiones de 13.2, 33, 66 y 132 kV  (^) Frecuencias de 50 y 60 Hz.

Descripción: Se utilizan en intemperie o interior para distribución de energía eléctrica en media tensión. Son de aplicación en zonas urbanas, industrias, minería, explotaciones petroleras, grandes centros comerciales y toda actividad que requiera la utilización intensiva de energía eléctrica. Características Generales:  (^) Potencias normalizadas desde 25 hasta 1000 kVA.  (^) Tensiones primarias de 13.2, 15, 25, 33 y 35 kV.  (^) Se construyen en otras tensiones primarias según especificaciones particulares del cliente.  (^) Se proveen en frecuencias de 50−60 Hz  (^) La variación de tensión, se realiza mediante un conmutador exterior de accionamiento sin carga.

TRANSFORMADORES SECOS

ENCAPSULADOS EN RESINA

EPOXI

Descripción: Se utilizan en interior para distribución de energía eléctrica en media tensión, en lugares donde los espacios reducidos y los requerimientos de seguridad en caso de incendio imposibilitan la utilización de transformadores refrigerados en aceite. Son de aplicación en grandes edificios, hospitales, industrias, minería, grandes centros comerciales y toda actividad que requiera la utilización intensiva de energía eléctrica.

TRANSFORMADORES HERMÉTICOS

DE LLENADO INTEGRAL

Descripción: Se utilizan en intemperie o interior para distribución de energía eléctrica en media tensión, siendo muy útiles en lugares donde los espacios son reducidos. Son de aplicación en zonas urbanas, industrias, minería, explotaciones petroleras, grandes centros comerciales y toda actividad que requiera la utilización intensiva de energía eléctrica.

Características Generales:  (^) Su principal característica es que al no llevar tanque de expansión de aceite no necesita mantenimiento, siendo esta construcción más compacta que la tradicional.  (^) Se fabrican en potencias normalizadas desde 100 hasta 1000 kVA.  (^) Tensiones primarias de 13.2, 15, 25, 33 y 35 kV.  (^) Frecuencias de 50 y 60 Hz.

TRANSFORMADORES

SUBTERRÁNEOS

Aplicaciones Transformador de construcción adecuada para ser instalado en cámaras, en cualquier nivel, pudiendo ser utilizado donde haya posibilidad de inmersión de cualquier naturaleza. Características Potencia: 150 a 2000KVA Alta Tensión: 15 o 24,2KV Baja Tensión: 216,5/125; 220/127;380/220;400/231V

Aplicaciones El transformador incorpora componentes para protección del sistema de distribución contra sobrecargas, corto-circuitos en la red secundaria y fallas internas en el transformador, para esto posee fusibles de alta tensión y disyuntor de baja tensión, montados internamente en el tanque, fusibles de alta tensión y disyuntor de baja tensión. Para protección contra sobretensiones el transformador está provisto de dispositivo para fijación de pararrayos externos en el tanque.

Transformadores Auto Protegidos

Datos de Placa La placa característica será metálica e inoxidable fijada al fondo del compartimiento de conexiones. -Nombre del fabricante. -Número de serie. -Año de fabricación. -Número de fases. -Frecuencia. -Capacidad (KVA). -Voltaje nominal primario(Voltios). -Voltaje nominal secundario(Voltios). -Voltaje nominal en cada derivación (Voltios). -Nivel básico de aislamiento-BIL(KV) -Aumento promedio de temperatura en devanados(˚C). -Temperatura ambiente promedio diaria (40˚C). -Impedancia (%) -Peso total aproximado (Kg) -Diagrama de conexión (Unifilar) -Identificación del líquido aislante. -Litros aproximados del líquido aislante.

Fabricante : Rhona S.A. Aumento de Temperatura : 55°C Tensión primario : 69000 V Tensión secundario: 13800 V Derivaciones Primario : 69000 ± 10% en 18 pasos Líquido Aislante : Aceite mobilent 35, 18950 litros Peso Total : 50200 Kg. Potencia : 25000 KVA Fases : 3 Polaridad : yd- Corriente Primario : 209 A Corriente Secundario : 1046 A Número de Serie : 17890 Frecuencia : 50Hz Impedancia : 10 % a 75 °C Conexión Primario: Estrella Conexión Secundario : Delta
