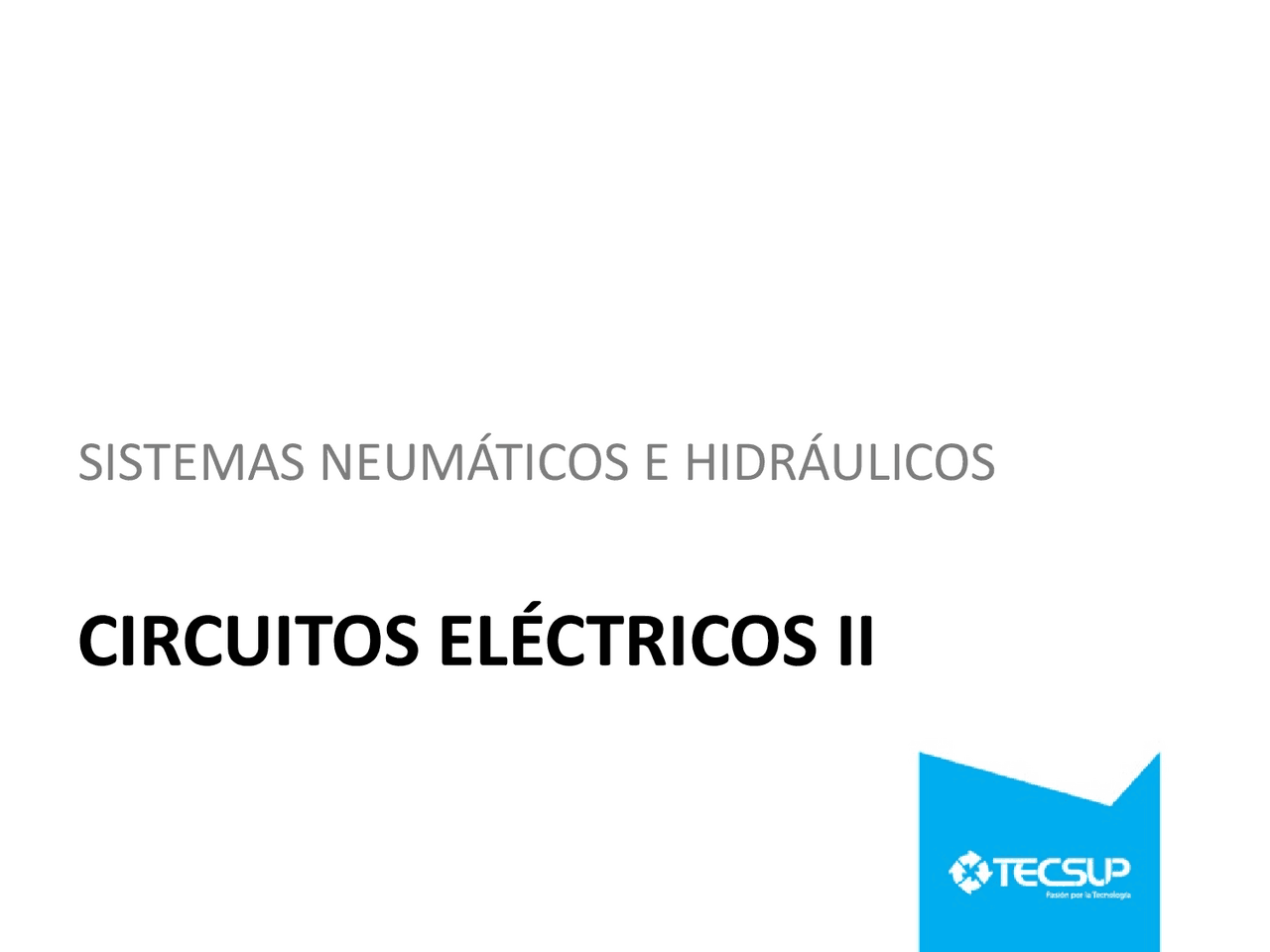

SISTEMAS NEUMÁTICOS E HIDRÁULICOS
CIRCUITOS ELÉCTRICOS II
REPASO CLASE ANTERIOR
• Tipos de mando en circuitos eléctricos
• Funciones lógicas
• Aplicaciones del circuito con
autoenclavamiento
CAPACIDAD TERMINAL / COMPETENCIA:
Aplicar técnicas de mando neumáticas, hidráulicas,
electroneumáticas y electrohidráulicas.
COMPETENCIA ESPECÍFICA DE LA SESIÓN:
Soluciona problemas de automatización usando
sensores, temporizadores y presostato.
CONTENIDOS DE LA SESIÓN
• Sensores
- Capacitivo
- Inductivo
- Óptico
• Temporizadores
- Con retardo a la conexión
- Con retardo a la desconexión
• Presostato
• Contadores
Interruptor de proximidad: Capacitivo Campo de aplicación: cualquier material (metálicos y no metálicos), por ejemplo: cereales, harina, azúcar, agua, aceite, etc Alcance: De 1 mm a 30 mm
Interruptor de proximidad: Inductivo Campo de aplicación: materiales conductores de corriente eléctrica
Interruptor de proximidad: Óptico
TIPOS:
De reflexión directa Retrorreflexión De barrera
Tipos de sensores ópticos: De reflexión directa (difuso) La luz del emisor da en un objeto. Ésta se refleja en forma difusa y una parte de la luz alcanza la parte receptora del aparato. Si la intensidad de la luz es suficiente, se conecta la salida. Pueden diferenciar colores. No detecta sobre superficies negro mate, goma negra y materiales oscuros de superficie rugosa
Tipos de sensores ópticos: De barrera Este sensor óptico se compone de un emisor y un receptor. El receptor esta dispuesto de tal manera que la mayor parte posible del haz de luz enviado por el diodo incide sobre el receptor
Aplicación
TIPO DE CONEXIÓN: 2 hilos
GRADO DE PROTECCIÓN IP
Por ejemplo, un grado de protección IP67 indica lo siguiente:
- Las letras «IP» identifican al estándar (del inglés: Ingress Protection ).
- El valor «6» en el primer dígito numérico describe el nivel de protección ante polvo , en este caso: «El polvo no debe entrar bajo ninguna circunstancia».
- El valor «7» en el segundo dígito numérico describe el nivel de protección frente a líquidos (normalmente agua), en nuestro ejemplo: «El objeto debe resistir (sin filtración alguna) la inmersión completa a 1 metro durante 30 minutos»
Grado IP: 2da cifra Nivel de protección frente a líquidos
