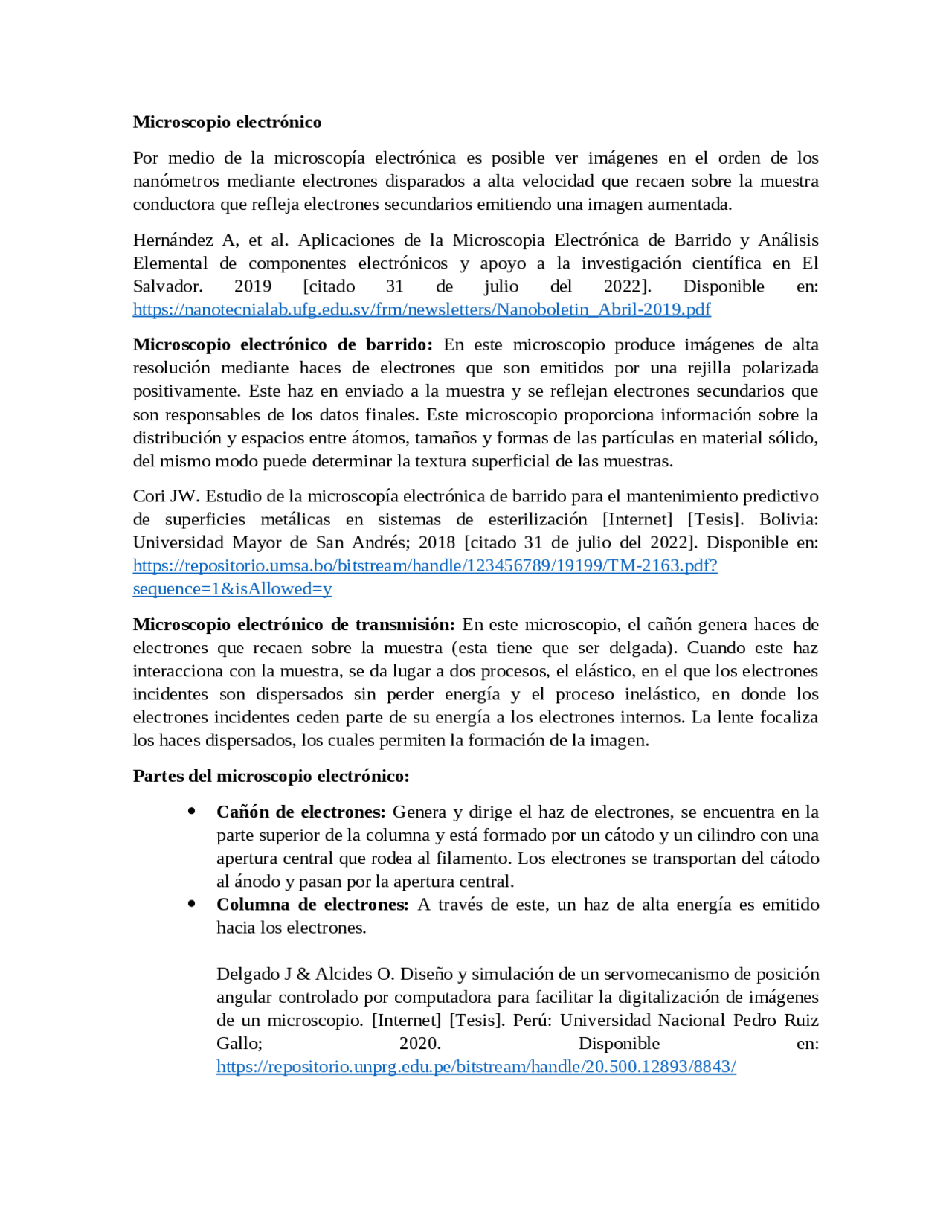

Microscopio electrónico
Por medio de la microscopía electrónica es posible ver imágenes en el orden de los
nanómetros mediante electrones disparados a alta velocidad que recaen sobre la muestra
conductora que refleja electrones secundarios emitiendo una imagen aumentada.
Hernández A, et al. Aplicaciones de la Microscopia Electrónica de Barrido y Análisis
Elemental de componentes electrónicos y apoyo a la investigación científica en El
Salvador. 2019 [citado 31 de julio del 2022]. Disponible en:
https://nanotecnialab.ufg.edu.sv/frm/newsletters/Nanoboletin_Abril-2019.pdf
Microscopio electrónico de barrido: En este microscopio produce imágenes de alta
resolución mediante haces de electrones que son emitidos por una rejilla polarizada
positivamente. Este haz en enviado a la muestra y se reflejan electrones secundarios que
son responsables de los datos finales. Este microscopio proporciona información sobre la
distribución y espacios entre átomos, tamaños y formas de las partículas en material sólido,
del mismo modo puede determinar la textura superficial de las muestras.
Cori JW. Estudio de la microscopía electrónica de barrido para el mantenimiento predictivo
de superficies metálicas en sistemas de esterilización [Internet] [Tesis]. Bolivia:
Universidad Mayor de San Andrés; 2018 [citado 31 de julio del 2022]. Disponible en:
https://repositorio.umsa.bo/bitstream/handle/123456789/19199/TM-2163.pdf?
sequence=1&isAllowed=y
Microscopio electrónico de transmisión: En este microscopio, el cañón genera haces de
electrones que recaen sobre la muestra (esta tiene que ser delgada). Cuando este haz
interacciona con la muestra, se da lugar a dos procesos, el elástico, en el que los electrones
incidentes son dispersados sin perder energía y el proceso inelástico, en donde los
electrones incidentes ceden parte de su energía a los electrones internos. La lente focaliza
los haces dispersados, los cuales permiten la formación de la imagen.
Partes del microscopio electrónico:
Cañón de electrones: Genera y dirige el haz de electrones, se encuentra en la
parte superior de la columna y está formado por un cátodo y un cilindro con una
apertura central que rodea al filamento. Los electrones se transportan del cátodo
al ánodo y pasan por la apertura central.
Columna de electrones: A través de este, un haz de alta energía es emitido
hacia los electrones.
Delgado J & Alcides O. Diseño y simulación de un servomecanismo de posición
angular controlado por computadora para facilitar la digitalización de imágenes
de un microscopio. [Internet] [Tesis]. Perú: Universidad Nacional Pedro Ruiz
Gallo; 2020. Disponible en:
https://repositorio.unprg.edu.pe/bitstream/handle/20.500.12893/8843/
