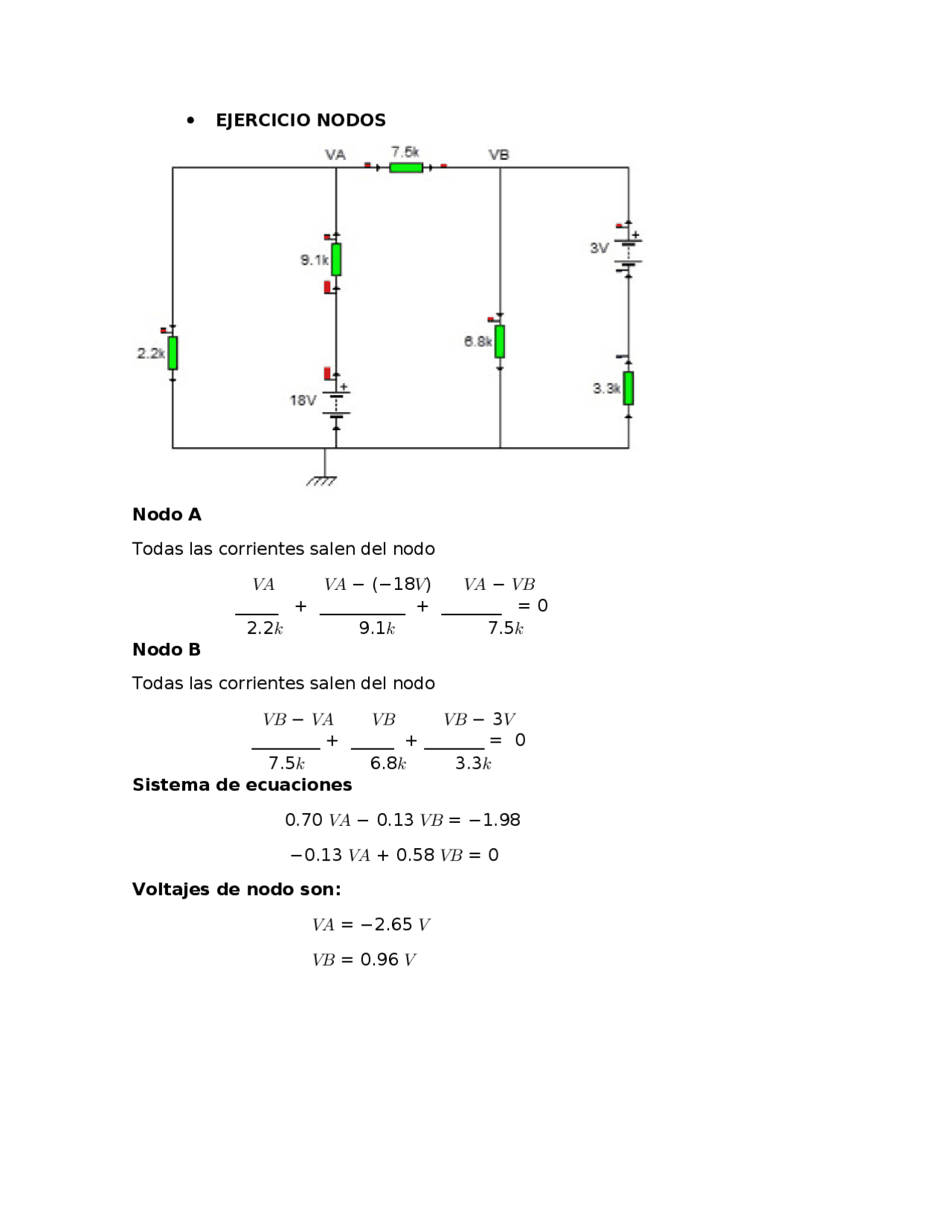

EJERCICIO NODOS
Nodo A
Todas las corrientes salen del nodo
𝑉𝐴 𝑉𝐴 − (−18𝑉) 𝑉𝐴 − 𝑉𝐵
_____ + __________ + _______ = 0
2.2𝑘 9.1𝑘 7.5𝑘
Nodo B
Todas las corrientes salen del nodo
𝑉𝐵 − 𝑉𝐴 𝑉𝐵 𝑉𝐵 − 3𝑉
________ + _____ + _______ = 0
7.5𝑘 6.8𝑘 3.3𝑘
Sistema de ecuaciones
0.70 𝑉𝐴 − 0.13 𝑉𝐵 = −1.98
−0.13 𝑉𝐴 + 0.58 𝑉𝐵 = 0
Voltajes de nodo son:
𝑉𝐴 = −2.65 𝑉
𝑉𝐵 = 0.96 𝑉
