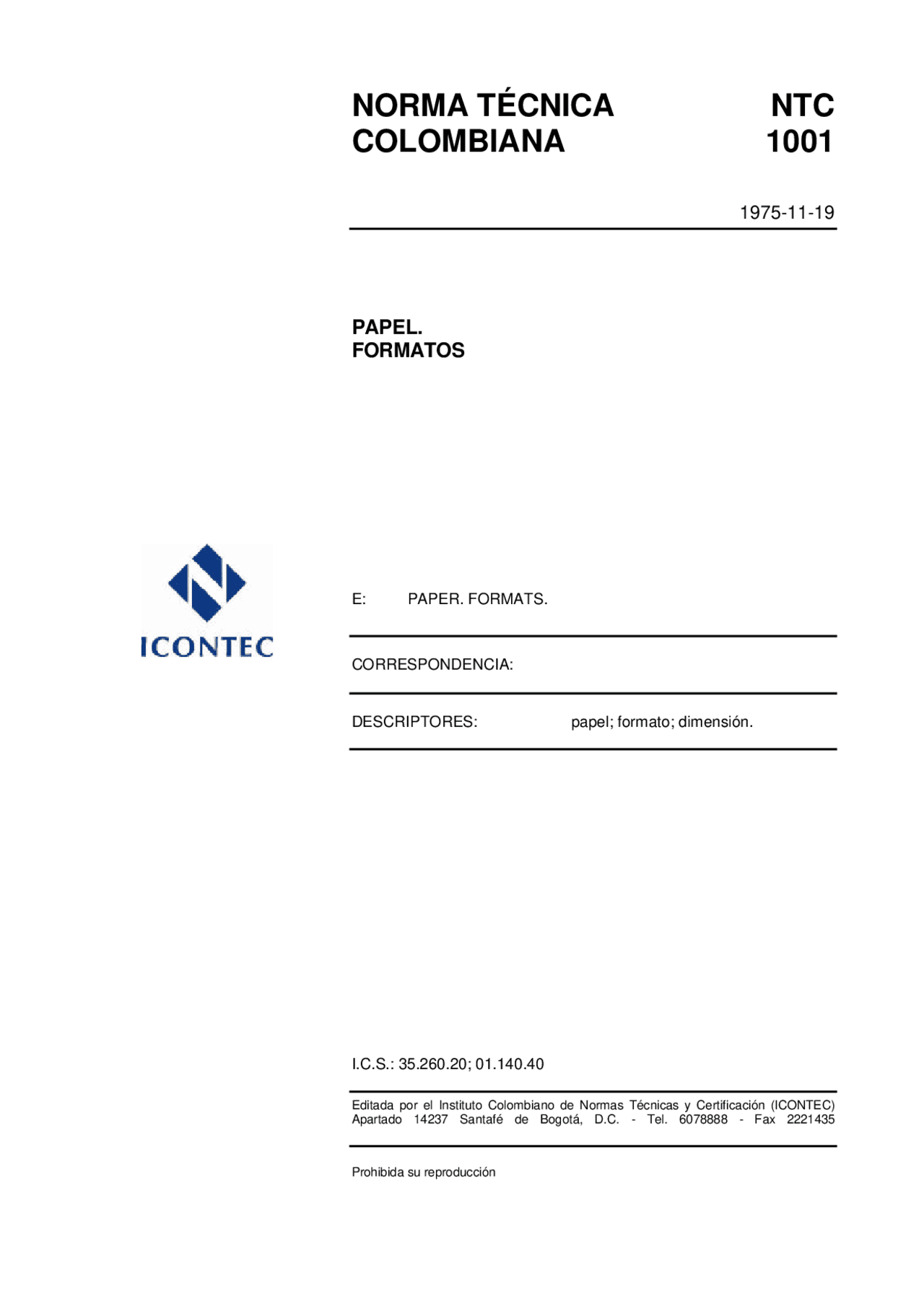

Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Santafé de Bogotá, D.C. - Tel. 6078888 - Fax 2221435
Prohibida su reproducción
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC , es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 1001 fue ratificada por el Consejo Directivo de 1975-11-19.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales.
DIRECCIÓN DE NORMALIZACIÓN
Figura 1.
2.1.2 Todos los tamaños de cada serie son geométricamente similares uno al otro (véase la Figura 2). Este requisito, combinado con el mencionado en el numeral anterior, da la siguiente ecuación para los lados x e y de un tamaño dado (véase la Figura 3):
(1) y : x = 2 : 1 = 1,
Es decir que la relación entre los lados x e y es igual a la relación entre el lado y la diagonal de un cuadrado.
Figura 2.
Figura 3.
2.2 SISTEMA DE MEDIDAS
Los formatos establecidos en esta norma se basan en el Sistema Internacional de Medidas.
2.3 SERIE PRINCIPAL (SERIE A)
El formato básico de la serie A (AO) tiene un área de 1 m^2 ; por tanto, se aplica la siguiente ecuación:
(2) X x Y = 1 m^2
Las ecuaciones (1) y (2) dan las siguientes dimensiones para los lados del formato básico de la serie A.
Y = 1,189 m
X = 0,841 m
Los tamaños de la serie se obtienen aplicando al formato básico el principio indicado en el numeral 2.1.1. Esta serie se denomina A.
2.4 SERIE SECUNDARIA (SERIE B)
Una serie secundaria de formato, designada B, se obtiene colocando en forma secuencial los promedios geométricos de tamaños adyacentes de la serie A.
Tabla 2
Designación Dimensiones mm 1/3 A 4 1/4 A 4 1/8 A 7
3.3.1 Los formatos alargados se utilizan en rótulos, boletos y otros casos similares.
3.4 TOLERANCIAS
Las tolerancias en las dimensiones de los formatos establecidos en esta norma serán los indicados en la Tabla 3.
Tabla 3
Dimensión normal mm
Tolerancias mm Igual o menor de 150 Entre 150 y 600 (inclusive) Mayor de 600
DOCUMENTO DE REFERENCIA
ISO R 216 Trimmed Sizes of Writing Paper and Certain Classes of Printed Matter.
INFORME
Los trabajos en el campo de la Normalización de formatos de papel se comenzaron hace ya bastante tiempo con el objeto de dar solución a la situación que se planteaba en la mayoría de los países debido al uso de una gran cantidad de tamaños de papel realmente innecesarios.
Como resultado de estos trabajos se aprobó a nivel internacional la norma ISO 216 la cual ha sido adoptada como norma nacional en numerosos países tales como Alemania, Rusia, Italia, Japón, Reino Unido, Argentina, Brasil, Chile, Perú.
Así mismo, las Naciones Unidas, a través del Secretario General de la Organización, Sr. Kurt Waldhem, informó después de un detenido estudio su decisión de adoptar los formatos internacionales de papel a partir de 1974.
Se espera que la adopción de estos formatos ahorre cientos de miles de dólares anuales a la ONU.
Lo anterior se completa con la experiencia del Real Instituto Británico de Arquitectos, el cual logró reducir el número de formatos utilizados de 37 a 4, con un ahorro del 14 % en los costos de archivo.
No obstante, existen aún países, incluyendo Colombia, en los cuales la utilización de formatos de papel no se ha normalizado todavía.
Muchos de los tamaños existentes se originaron bajo condiciones muy diferentes a las actuales o que están en vía de desaparecer. Consecuentemente, un gran porcentaje de ellos no se ajustan a las necesidades presentes y no llenan los requerimientos necesarios para lograr una relación coherente y práctica entre los tamaños de los papeles, impresos o no, y las máquinas y equipos utilizados para impresión o archivo.
El objeto de esta norma es dar solución a esta situación mediante el establecimiento de una serie armónica de formatos que permita lograr no sólo una economía del papel sino también una racionalización de la mano de obra y una disminución de costos en la producción, uso, despacho y archivo de documentos.
En la Figura 1, se muestra cómo se puede simplificar la clasificación de formatos y se compara un proceso desordenado con uno racional.
No obstante, es necesario admitir que se presentan diversos problemas para la aplicación de esta norma debido, fundamentalmente, a que la casi totalidad de las prensas y demás equipos tipográficos en uso poseen dimensiones antiguas, cuyo cambio es necesario realizar poco a poco, teniendo en cuenta los costos que esto acarrea.
Pero si bien es cierto que el cambio de formatos pueda representar en principio una inversión en maquinaria, las ventajas que trae consigo la utilización de formatos normalizados superarán a largo plazo las posibles desventajas iniciales.
EJEMPLO.
Para obtener una hoja de formato A1 (594 mm x 841 mm), es necesaria una hoja de 610 mm x 860 mm para que después de impresa y encuadernada, presente las dimensiones del formato deseado.
Como orientación, presentamos algunas alternativas que contemplan la utilización del formato base actual aproximado (770 mm x 1 100 mm) para obtener formatos normalizados con un mínimo de perdida (véanse los Anexos 1, 2 y 3).
Así mismo, se presentan otras alternativas para la utilización de formatos bases con dimensiones diferentes a las anteriores (véanse los Anexos 4, 5, 6 y 7).
Esta NTC corresponde textualmente a la Norma Internacional ISO 216 y se basa en el principio fundamental de que de una hoja de papel doblada a la mitad debe resultar otra con las mismas proporciones. Esta condición se cumple cuando las dos dimensiones de la hoja, x e y , mantienen entre sí la relación de 1 : 2 , es decir, de 1 a 1,41.
Para establecer la serie se tomó como punto de partida una hoja de papel con un área de 1 m^2 que constituye el formato AO de la serie.
Por el sistema de ecuaciones:
xy= 1 m^2 2
y
x
Se obtiene:
x = 841 mm
y = 1 189 mm
Por la división sucesiva de la original se obtienen los demás formatos de la serie, denominados A1, A2, A3, A4, etc.
Con el objeto de facilitar la divulgación de los formatos normalizados y fomentar su empleo universal, se originaron cuatro series de formatos: la serie A que es la principal y las series B, C y D.
La serie C se utiliza para formatos auxiliares, tales como sobres para cartas y otros trabajos de pequeñas dimensiones.
La serie B se utiliza para casos especiales tales como edición de libros y tamaños fuera de lo común.
La serie D se utiliza únicamente en casos excepcionales.
En la Figura 2 se muestran las proporciones comparativas de las series A y B. Como se puede apreciar, las dos series permiten establecer una escala que cubre todos los campos que puedan presentarse.
Anexo 1
Para aprovechar papel de 770 mm x 1 100 mm
Se obtienen los formatos siguientes:
a) A1 A2 A3 A4 A5 A
1 - - 2 5 -
b) - 2 - 2 5 -
c) - - 4 2 5 -
d) - - - 10 5 -
e) - - - - 25 -
f) - - - - - 50
Pérdida = (49 x 770) + (28 x 1 051) = 671 cm^2 = 7,9 %.
Anexo 2
Para aprovechar papel de 770 mm x 1 100 mm
Se obtiene los formatos siguientes:
a) A1 A2 A3 A4 A5 A6 (*)
b) - - 3 5 1 6
c) - - - 11 1 6
d) - - - - 23 6
e) - - - - - 52
Pérdida = 28 x 1 100 = 308 cm^2 = 3,6 %.
(*) (^) Utilizable como tres formatos alargados 1/2 A4 (105 mm x 297 mm)
Anexo 4
Para aprovechar papel de 770 mm x 1 189 mm
Se obtienen los formatos siguientes:
a) A1 A2 A3 A4 A5 A
b) - - 6 1 1 -
c) - - - 13 1 -
d) - - - - 27 -
e) - - - - - 54
Pérdida = ( 1 x 297) + (67 x 148) + (53 x 1 189) = 778 cm^2 = 8,5 %
Anexo 5
Para aprovechar papel de 770 mm x 1 189 mm
Se obtiene los formatos siguientes:
a) A1 A2 A3 A4 A5 A6 (*)
b) - - 4 4 - 8
c) - - - 12 - 8
d) - - - - 24 8
e) - - - - - 56
Pérdida = 35 x 1 189 = 416 cm^2 = 4,54 %.
(*) Utilizable como cuatro formatos alargados 1/2 A4 (105 mm x 297 mm).
Anexo 7
Para aprovechar papel de 840 mm x 1 100 mm
Se obtienen los formatos siguientes:
a) A1 A2 A3 A4 A5 A6 A7 (*)
1 - 2 2 1 - 2
b) - 2 2 2 1 - 2
c) - - 6 2 1 - 2
d) - - - 14 1 - 2
e) - - - - 29 - 2
f) - - - - - 58 2
Pérdida = 24 x 210 = 50 cm^2 = 0,5 %. (*) (^) Utilizable como 1 formato alargado 1/4 A4 (74 mm x 210 mm).
Anexo 8
Para aprovechar papel de 841 mm x 1 189 mm
Se obtienen los formatos siguientes:
Pérdida: no hay
