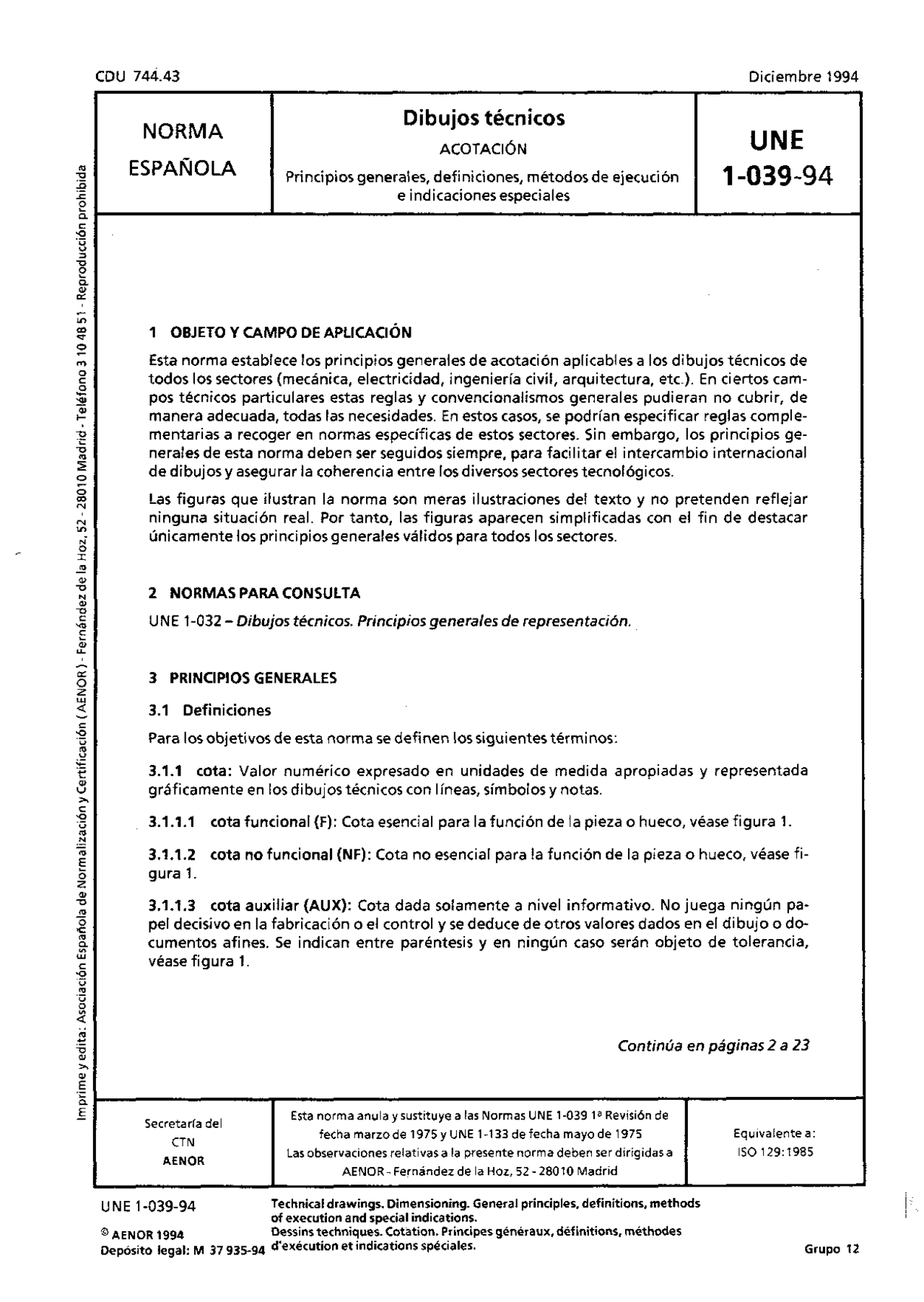

CDU 744.43 Diciembre 1994
NORMA
Dibujos técnicos
ACOTACIÓN UNE
ESPAÑOLA Principios generales, definiciones, métodos de ejecución
I-039- eindicaciones especiales
1 OBJETO Y CAMPO DE APLICACIÓN
Esta norma establece los principios generales de acotación aplicables a los dibujos técnicos de todos los sectores (mecánica, electricidad, ingeniería civil, arquitectura, etc.). En ciertos cam- pos técnicos particulares estas reglas y convencionalismos generales pudieran no cubrir, de manera adecuada, todas las necesidades. En estos casos, se podrían especificar reglas comple- mentarias a recoger en normas específicas de estos sectores. Sin embargo, los principios ge- nerales de esta norma deben ser seguidos siempre, para facilitar el intercambio internacional de dibujos y asegurar la coherencia entre los diversos sectores tecnológicos. Las figuras que ilustran la norma son meras ilustraciones del texto y no pretenden reflejar ninguna situación real. Por tanto, las figuras aparecen simplificadas con el fin de destacar únicamente los principios generales válidos para todos los sectores.
2 NORMAS PARA CONSULTA
U NE l-032 - Dibujos técnicos. Principios generales de representación.
3 PRINCIPIOS GENERALES
3.1 Definiciones
Para los objetivos de esta norma se definen los siguientes terminos:
3.1.1 cota: Valor numérico expresado en unidades de medida apropiadas y representada gráficamente en los dibujos técnicos con líneas, símbolos y notas.
3.1.1.1 cota funcional (F): Cota esencial para la función de la pieza o hueco, véase figura 1.
3.1.1.2 cota no funcional (NF): Cota no esencial para la función de la pieza o hueco, véase fi- gura 1.
3.1.1.3 cota auxiliar (AUX): Cota dada solamente a nivel informativo. No juega ningún pa- pel decisivo en la fabricación o el control y se deduce de otros valores dados en el dibujo o do- cumentos afines. Se indican entre paréntesis y en ningún caso serán objeto de tolerancia, véase figura 1.
Continúa en páginas 2 a 23
Secretarla del Esta norma^ anula^ y sustituye^ a^ las Normas^ UNE l-039^ la Revisión^ de CTN fecha^ marzo^ de^ 1975 y UNE l-l^ 33 de fecha^ mayo^ de^1975 Equivalente a: AENOR Las observaciones^ relativas^ a la presente^ norma^ deben^ ser dirigidas^ a^ ISO 129: AENOR - Fernández de la Hoz, 52 - 28010 Madrid
U NE I-039-94 Technical drawings.^ Dimensioning.^ General^ principles,^ definitions,^ methods of execution and special indications. @ AENOR 1994 Dessins techniques.^ Cotation.^ Principes génbraux,^ définitions,^ méthodes Depósito legal: M s7 g35_g4 d’exécution et indications Sp~CiakS. (^) Grupo 12
UNE l-039-94 -2-
F , I- F
a) Exigencias de diseño
Fig.
b) Tornillo c) Agujero roscado
1 -Cotas funcionales, no funcionales y auxiliares
3.1.2 elemento: Característica individual de una pieza, tal como superficie plana, superficie cilíndrica, dos superficies paralelas, nervadura, rosca, ranura, perfil, etc.
3.1.3 producto acabado: Pieza completa preparada para el montaje o la puesta en servicio, o bien, configu- ración fabricada a partir de un dibujo. Un producto acabado puede ser igualmente una pieza que precisa tratamientos posteriores (por ejemplo, las piezas fundidas o de forja) o una configuración que necesita ser trabajada.
3.2 Aplicación
3.2.1 Se indicarán directamente sobre el dibujo, todas las informaciones dimensionales necesarias para de- finir clara y completamente una pieza o un elemento, salvo que esta información esté dada en documentos afines.
3.2.2 Cada elemento se acotará solo una vez en un dibujo.
3.2.3 Las cotas se colocarán sobre las vistas, cortes o secciones que representen m6s claramente los elemen- tos correspondientes.
3.2.4 Todas las cotas de un dibujo se expreserán en la misma unidad (por ejemplo en milímetros) aunque sin indicar su símbolo. Para evitar confusiones, el símbolo de la unidad predominante puede ser especificado en una nota.
Si fuera necesario indicar otras unidades (por ejemplo N - m para el momento o K - Pa para la presión) el símbolo de la unidad debe figurar junto a la cifra de cota.
3.2.5 No se indicarán m6s cotas de las necesarias para definir una pieza o un producto acabado. Ningún elemento de una pieza o un producto acabado debe ser definido por más de una cota en cada dibujo.
Se pueden admitir excepciones a esta regla en las siguientes circunstancias:
a) Cuando sea necesario dar cotas adicionales que se refieran a estados intermedios de fabricación (por ejemplo para las dimensiones de un elemento antes de un tratamiento ylo acabado).
b) Cuando la adición de una cota auxiliar representara ventajas.
3.2.6 Los métodos de fabricación o de control no deben ser especificados, a menos que sean imprescindi- bles para asegurar el buen funcionamiento o la intercambiabilidad.
UNE l-039-94 -4-
Linea de referencia
A n
Línea auxiliar de cota
Cifra de cota
Indicacibn de origen Linea de cota (^) Extremo (flecha)
Figura 4
I I^ r^ Línea auxiliar^ de cota
4240-Cifra de cota
LLinea de cota Extremo (trazo oblicuo)
Figura 5
4.2.1 Las líneas auxiliares de cota deberán prolongarse ligeramente m6s allá de las líneas de rota (véanse fi- guras4y5).
4.2.2 Las líneas^ auxiliares^ de cota^ se trazarán^ perpendicularmente^ a los elementos^ a acotar;^ en caso necesa- rio pueden trazarse oblicuamente, pero paralelas entre sí (véase figura 6).
Figura 6
4.2.3 Las líneas auxiliares de cota pasarán por la intersección de las líneas de construcción prolongándose Ii- geramente todas ellas más allá de su punto de intersección (véase figura 7).
Figura 7
-5- UNE l-039-
4.2.4 Las líneas auxiliares de cota y las líneas de cota no deben, por regla general, cortar otras líneas del di- bujo a menos que sea inevitable (véase figura 8).
Figura 8
4.2.5 Las líneas de cota deben trazarse sin interrupción incluso si el elemento al que se refieren está repre- sentado mediante una vista interrumpida (véase figura 9), salvo en el caso indicado en el apartado 4.4.1, método 2.
Figura 9
4.2.6 Las intersecciones de líneas auxiliares de cota y las líneas de cota deben evitarse. En casos de imposibi- lidad, ninguna línea debe interrumpirse (véase figura 10).
Figura 10
4.2.7 No debe utilizarse como línea de cota una línea de simetría o de contorno, pero pueden emplearse como líneas auxiliares de cota (vease figura 10).
4.3 Extremos e indicación de origen
Las líneas de cota deben tener terminaciones precisas (es decir, flechas o trazos oblicuos), o en su caso, una indicación de origen.
-7- UNE l-039-
4.3.5 Para acotar el radio de una circunferencia se traza una línea de cota con una sola flecha en contacto con el elemento acotado (véase figura 15). La flecha puede encontrarse en el interior o en el exterior del contorno del elemento (o de sus líneas auxiliares de cota) según el tamaño del elemento en cuestión.
Fig. 15 -Acotación de radios
4.4 Inscripción de las cifras de cota
Las cifras de cota, deben dibujarse con un tamaño suficiente para asegurar una completa legibilidad, tanto en el dibujo original como en reproducciones de microfilm. Deben estar situadas de tal forma que no las cruce ninguna otra línea del dibujo.
4.4.1 La inscripción de las cifras debe hacerse de acuerdo con uno de los métodos siguientes. Sólo deberá usarse un método en el mismo dibujo. Método 1 Las cifras de cota deben colocarse paralelamente a sus líneas de cota y preferentemente en el centro, por encima y ligeramente separada de la línea de cota (véase figura 16).
Figura 16
Una excepción a esta regla puede hacerse para la acotación de cotas superpuestas (véase apartado 5.2.2).
Las cifras deben inscribirse para ser leídas desde abajo o desde la derecha del dibujo. Las cifras inscritas sobre líneas de cota oblicuas deben orientarse conforme muestra la figura 17.
Figura 17
UNE l-039-94 (^) -a-
Las cifras de cotas angulares pueden orientarse como indica la figura 18 o como la figura 19.
Figura 18 Figura 19
Método 2 Las cifras de cota deben inscribirse para ser leídas desde abajo de la hoja del dibujo. Las líneas de cota no ho- rizontales, se interrumpen, preferentemente hacia el centro, para la insercion de la cifra de cota (véanse fi- guras 20 y 21).
4 4
020. --.--^030 050
V
Figura 20
Las cifras de cota angulares pueden orientarse como indica la figura 19 o como la figura 22.
Figura 22
UNE l-039-94 -lO-
4.4.3 En caso de cotas fuera de escala (salvo si se trata de vistas interrumpidas), la cifra debe estar subraya- da con un trazo continuo grueso (vease figura 26).
NOTA- Las cotas fuera de escala pueden resultar del cambio de tamaho de un elemento cuya corrección para poner a escala necesita- ría de una revisión completa del dibujo, que no merece la pena.
Figura 26
4.4.4 Las siguientes indicaciones se usan con cotas que permiten la identificación de formas y que mejoran la interpretación del dibujo. Los símbolos de diámetro y cuadrado se pueden omitir si la forma está clara- mente indicada. El símbolo debe preceder a la cifra de cota (véanse figuras 27 a 31).
0: Diámetro R: Radio 0: Cuadrado
SR: Radio de esfera S0: Diámetro de esfera
Figura 27
Q
4 o-
7s
;y7;1.-. Figura 28
!! z 0 /
Figura 29
Figura 30
S@
EI
+
Figura 31
: ._.
-ll- UNE l-039-
5 DISPOSICIÓN E INSCRIPCIÓN DE LAS COTAS
La disposición de las cotas sobre un dibujo debe hacer resaltar claramente el objetivo del dibujo. General- mente, las cotas resultan de la combinación de diferentes exigencias de diseño.
5.1 Acotación en serie
Las cadenas de cotas (véase figura 32) no pueden emplearse más que cuando la eventual acumulación de to- lerancias no afecta a la aptitud de empleo de la pieza. En este tipo de acotación pueden emplearse todos los tipos de extremosa excepción de la flecha de 90” [véase figura 1 la)].
A
! /
s: V 200 _ -
Fig. 32 -Acotación en serie
5.2 Acotación a partir de un elemento común
Este sistema de acotación es utilizado cuando varias cotas con la misma dirección se refieren a un origen co- mún. La acotación a partir de un elemento común, puede hacerse en paralelo o con cotas superpuestas.
5.2.1 La acotación en paralelo consiste en la disposición de un cierto número de líneas de cota paralelas en- tre sí, espaciadas suficientemente para inscribir la cota sin dificultad (véanse figuras 33 y 41).
n
150
<^420 h
Fig. 33 -Acotación en paralelo
5.2.2 La acotación mediante cotas superpuestas es una acotación en paralelo simplificada que puede utili- zarse siempre que falta espacio y siempre que, en ningún caso afecte a la legibilidad (véanse figuras 34 y 35). La indicación de origen (vease figura 12) debe situarse en el lugar conveniente y el extremo opuesto de cada línea de cota debe estar terminado únicamente por una flecha. Las cifras de cota pueden inscribirse, salvo si existe riesgo de confusión; bien
- cerca de la flecha, alineada con la línea auxiliar de cota correspondiente (véase figura 34); bien
- cerca de la flecha, por encima de la línea de cota, un poco separada de ella (véase figura 35).
-13- UNE l-039-
5.3 Acotación por coordenadas
5.3.1 Puede ser útil, en lugar de utilizar el sistema de acotación indicada en la figura 36, reagrupar las cifras de cota en una tabla (véase figura 37).
_$ 1
Y
0 (^0) b.. x
Figura 37
5.3.2 Las coordenadas de intersección en una rejilla (planos de situación), se indican de la manera represen- tada en la figura 38.
x= Y = 100
Figura 38
Las coordenadas de puntos de referencia arbitrarios, sin rejilla, deben colocarse al lado de cada punto (véase figura 39) o en forma de tabla (véase figura 40).
Figura 39
Figura 40
UNEl-039-94 -14-
5.4 Acotación combinada
Las cotas únicas, cotas en serie y cotas a partir de un elemento común pueden ser combinadas en un dibujo,
si es necesario. Véanse figuras 41 y 42.
Figura 41
Figura 42
6 INDICACIONES ESPECIALES
6.1 Cuerdas, arcos, ángulos y radios
6.1.1 Cuerdas, arcos y ángulos deben ser acotados de la forma indicada en la figura 43.
100
Arco
Angula
Figura 43
UNE l-039-94 -16-
Figura 48
6.2.3 Los intervalos^ circulares^ pueden^ ser acotados^ indirectamente^ por indicación^ del^ número^ de elemen- tos, véase la figura 49.
Figura 49
6.3 Elementos repetitivos
Cuando sea posible definir varios elementos del mismo tamaño para evitar repetir la misma cota, se pueden seguir las indicaciones dadas en las figuras 50 y 51.
8 x 08 (u 8 agujeros 08)
Figura 50
-17- UNE l-039-
Figura 51
6.4 Chaflanes y avellanados
6.4.1 Los chaflanes deben ser acotados conforme a la figura 52. Cuando el 6ngulo es igual a 49, la acota- ción puede simplificarse, como indican las figuras 53 y 54.
Fig. 52 -Chaflanes acotados
2x45”
Fig. 53 -Acotación simplificada de chaflanes
0
Fig. 54 -Chaflanes interiores
-19- UNE l-039-
6.5.3 En dibujo y acotación de conjuntos, los grupos de cotas relativas a cada pieza deben ser colocados tan separados como sea posible (véase figura 58).
Fig. 58 -Acotación de un conjunto
6.5.4 A veces es necesario indicar que cierta área o longitud de una superficie a acotar, es objeto de una es- pecificación particular. En este caso, el área o la longitud, así como su posición, se indican con una línea gruesa de trazo largo y punto, trazada exterior y paralelamente a la superficie en cuestión y a corta distan- cia de ella.
Cuando este requisito se aplica a un elemento de revolución, la indicación aparecerá únicamente en uno de los lados (véase figura 59).
Si la posición y las dimensiones de la superficie objeto de la especificación necesitasen ser precisadas, la aco- tación es necesaria. Si por el contrario resaltan claramente del dibujo, no es necesario acotarlas (véase figu- ra 60).
Figura 59
Figura 60
UNE l-039-94 -2o-
7 INDICACIÓN DE NIVELES
7.1 General Los niveles deben estar expresados en unidades apropiadas a partir de un nivel base cero predeterminado.
7.2 Niveles sobre vistas y cortes verticales
7.2.1 El nivel base cero- sobre vistas y cortes verticales, determinado previamente, debe estar indicado por una flecha cerrada cuyos lados forman un ángulo de 90”. La flecha debe señalar hacia una línea horizontal, con la mitad ennegrecida y unida a una línea de referencia horizontal mediante un trazo corto fino (véase figura 61).
Figura 61
7.2.2 Si fuera necesario relacionar este nivel de referencia con una cota de altitud, el símbolo del nivel de referencia se modifica para inscribir 0,000 justo encima de la línea de referencia y la cota de altitud inmedia- tamente debajo (véase figura 62).
Figura 62
7.2.3 Los niveles subsiguientes están indicados por una flecha cuyos lados forman un ángulo de 90”, seña- landoel nivel respectivo y ligadoa una línea corta vertical de trazo fino. Esta línea vertical enlaza en ángulo rec- to con una línea auxiliar horizontal encima de la cual se inscribe la cota correspondiente (véase figura 63).
Figura 63
