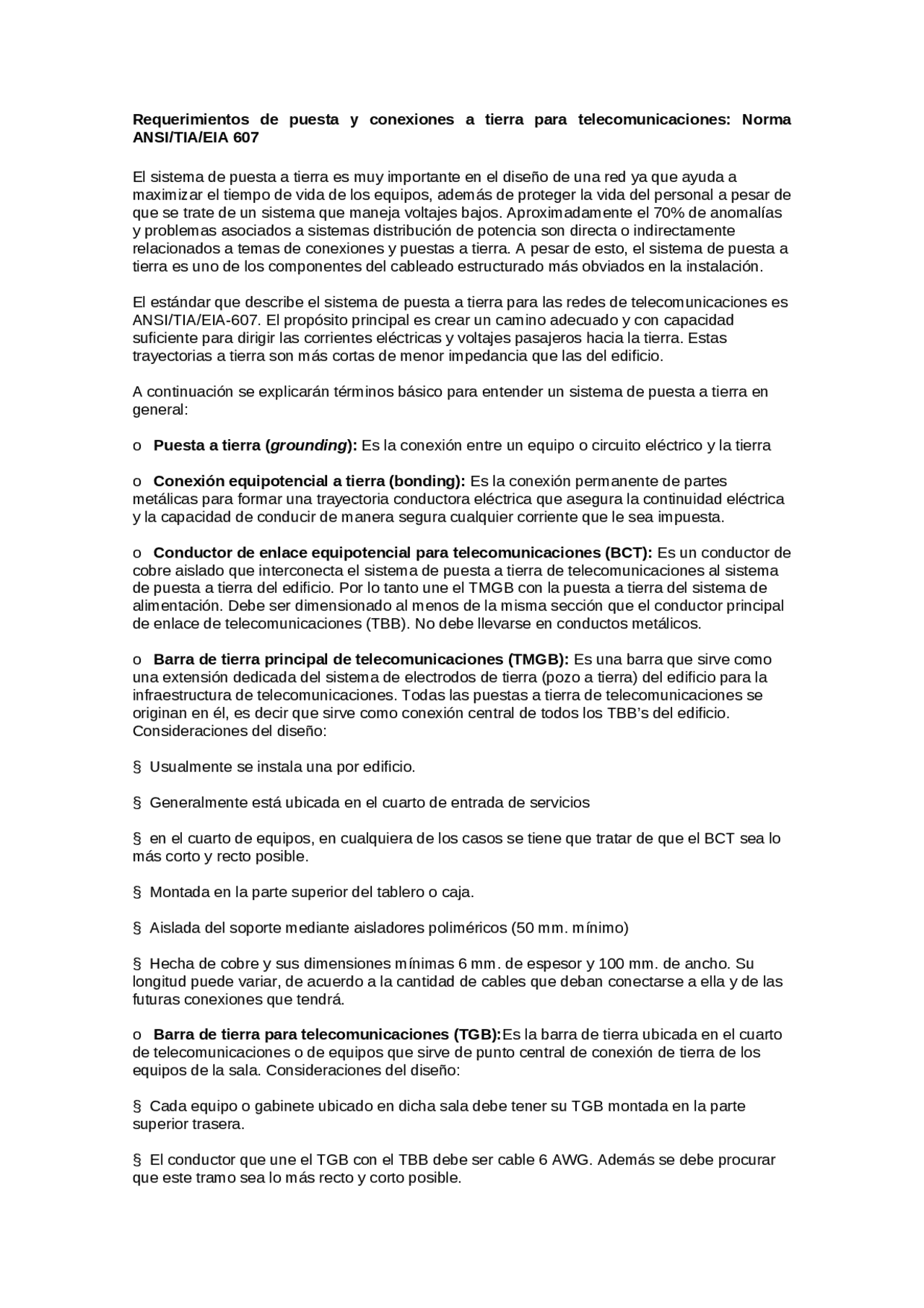

Requerimientos de puesta y conexiones a tierra para telecomunicaciones: Norma ANSI/TIA/EIA 607 El sistema de puesta a tierra es muy importante en el diseño de una red ya que ayuda a maximizar el tiempo de vida de los equipos, además de proteger la vida del personal a pesar de que se trate de un sistema que maneja voltajes bajos. Aproximadamente el 70% de anomalías y problemas asociados a sistemas distribución de potencia son directa o indirectamente relacionados a temas de conexiones y puestas a tierra. A pesar de esto, el sistema de puesta a tierra es uno de los componentes del cableado estructurado más obviados en la instalación. El estándar que describe el sistema de puesta a tierra para las redes de telecomunicaciones es ANSI/TIA/EIA-607. El propósito principal es crear un camino adecuado y con capacidad suficiente para dirigir las corrientes eléctricas y voltajes pasajeros hacia la tierra. Estas trayectorias a tierra son más cortas de menor impedancia que las del edificio. A continuación se explicarán términos básico para entender un sistema de puesta a tierra en general: o Puesta a tierra ( grounding ): Es la conexión entre un equipo o circuito eléctrico y la tierra o Conexión equipotencial a tierra (bonding): Es la conexión permanente de partes metálicas para formar una trayectoria conductora eléctrica que asegura la continuidad eléctrica y la capacidad de conducir de manera segura cualquier corriente que le sea impuesta. o Conductor de enlace equipotencial para telecomunicaciones (BCT): Es un conductor de cobre aislado que interconecta el sistema de puesta a tierra de telecomunicaciones al sistema de puesta a tierra del edificio. Por lo tanto une el TMGB con la puesta a tierra del sistema de alimentación. Debe ser dimensionado al menos de la misma sección que el conductor principal de enlace de telecomunicaciones (TBB). No debe llevarse en conductos metálicos. o Barra de tierra principal de telecomunicaciones (TMGB): Es una barra que sirve como una extensión dedicada del sistema de electrodos de tierra (pozo a tierra) del edificio para la infraestructura de telecomunicaciones. Todas las puestas a tierra de telecomunicaciones se originan en él, es decir que sirve como conexión central de todos los TBB’s del edificio. Consideraciones del diseño: § Usualmente se instala una por edificio. § Generalmente está ubicada en el cuarto de entrada de servicios § en el cuarto de equipos, en cualquiera de los casos se tiene que tratar de que el BCT sea lo más corto y recto posible. § Montada en la parte superior del tablero o caja. § Aislada del soporte mediante aisladores poliméricos (50 mm. mínimo) § Hecha de cobre y sus dimensiones mínimas 6 mm. de espesor y 100 mm. de ancho. Su longitud puede variar, de acuerdo a la cantidad de cables que deban conectarse a ella y de las futuras conexiones que tendrá. o Barra de tierra para telecomunicaciones (TGB): Es la barra de tierra ubicada en el cuarto de telecomunicaciones o de equipos que sirve de punto central de conexión de tierra de los equipos de la sala. Consideraciones del diseño: § Cada equipo o gabinete ubicado en dicha sala debe tener su TGB montada en la parte superior trasera. § El conductor que une el TGB con el TBB debe ser cable 6 AWG. Además se debe procurar que este tramo sea lo más recto y corto posible.
§ Hecha de cobre y sus dimensiones mínimas 6 mm. de espesor y 50 mm. de ancho. Su longitud puede variar, de acuerdo a la cantidad de cables que deban conectarse a ella y de las futuras conexiones que tendrá. § Aislada mediante aisladores poliméricos (h=50 mm mínimo) o Conductor central de enlace equipotencial de Telecomunicaciones (TBB): Es un conductor aislado de cobre utilizado para conectar todos los TGB’s al TMGB. Su principal función es la de reducir o ecualizar todas las diferencias de potencial de todos los sistemas de telecomunicaciones enlazados a él. Consideraciones del diseño: § Se extiende a través del edificio utilizando la ruta del cableado vertical. § Se permite varios TBB’s dependiendo del tamaño del edificio. § Cuando dos o más TBB’s se usen en un edificio de varios pisos, éstos deberán ser unidos a través de un TBBIBC en el último piso y cada tres pisos. § Su calibre debe ser mínimo 6 AWG y máximo 3/0 AWG, por lo tanto se deberá usar un conductor de cobre aislado cuya sección acepte estas medidas. § El estándar ha establecido una tabla para diseñar este conductor de acuerdo a su distancia: Dimensionamiento del TBB Deben evitarse empalmes, pero si de todas maneras existen estos deben estar ubicados en algún espacio de telecomunicaciones. Es importante mencionar que los conectores usados en la TMGB y los usados en la conexión entre el TBB y el TGB, deberán ser de compresión de dos perforaciones. Mientras que la conexión de conductores para unir equipos de telecomunicaciones a la TMGB o TGB pueden ser conectores de compresión por tornillo de una perforación, aunque no es lo más recomendable debido a que pueden aflojarse por cualquier movimiento. Todos los elementos metálicos que no lleven corriente en el sistema de cableado estructurado deberán ser aterrados, como por ejemplo bastidores ( racks), bandejas o conduits. Por último, cualquier doblez que se tenga que realizar a los cables no debe ser mayor a 2, cm.
ü El Área de Distribución Zonal (ZDA): Es un área opcional, en donde se colocan los equipos que no deben permitir terminaciones en el patch panel , sino más bien conectarse directamente a los equipos de distribución. Por ejemplo, es el caso de los servidores, éstos se conectan directamente a los switches sin tener que pasar por el patch panel. ü Cuarto de Entrada de Servicios: La ubicación para los equipos de acceso al proveedor; no necesariamente tiene que estar en el cuarto de equipos. En el siguiente gráfico se puede apreciar la relación entre las diferentes áreas que conforman un Data Center : Esquema de un Centro de Datos Cuarto de Telecomunicaciones Es el lugar donde termina el cableado horizontal y se origina el cableado vertical, por lo que contienen componentes como patch panels. Pueden tener también equipos activos de LAN como por ejemplo switches , sin embargo, generalmente no son dispositivos muy complicados. Estos componentes son alojados en un bastidor, mayormente conocido como rack o gabinete, el cual es un armazón metálico que tiene un ancho estándar de 19’’ y tiene agujeros en sus columnas a intervalos regulares llamados unidades de rack (RU) para poder anclar el equipamiento. Dicho cuarto debe ser de uso exclusivo de equipos de telecomunicaciones y por lo menos debe haber uno por piso siempre y cuando no se excedan los 90 m. especificados para el cableado horizontal. Cuarto de Entrada de Servicios Es el lugar donde se encuentra la acometida de los servicios de telecomunicaciones, por lo tanto, es el punto en donde el cableado interno deja el edificio y sale hacia el exterior. Es llamado punto de demarcación pues en el “terminan” los servicios que brinda un proveedor, es decir que, pasado este punto, el cliente es responsable de proveer los equipos y cableado necesario para dicho servicio, así como su mantenimiento y operación. El cuarto de entrada también recibe el backbone que conecta al edificio a otros en situaciones de campus o sucursales.
Interconexión del Cuarto de Equipos Subsistema de Cableado Horizontal El cableado horizontal incorpora el sistema de cableado que se extiende desde el área de trabajo de telecomunicaciones hasta el cuarto de telecomunicaciones. Subsistema de Cableado Horizontal Está compuesto por: ü Cables horizontales: Es el medio de transmisión que lleva la información de cada usuario hasta los correspondientes equipos de telecomunicaciones. Según la norma ANSI/TIA/EIA-568-A, el cable que se puede utilizar es el UTP de 4 Pares (100 _ – 22/24 AWG), STP de 2 pares (150 _ – 22 AWG) y Fibra Óptica multimodo de dos hilos 62,5/150. Debe tener un máximo de 90 m. independiente del cable utilizado, sin embargo se deja un margen de 10 m. que consisten en el cableado dentro del área de trabajo y el cableado dentro del cuarto de telecomunicaciones.
ü Puntos de acceso: Conocidos como salida de telecomunicaciones u Outlets ; Deben proveer por lo menos dos puertos uno para el servicio de voz y otro para el servicio de datos. Outlet ü Puntos de Transición: También llamados puntos de consolidación; son puntos en donde un tipo de cable se conecta con otro tipo, por ejemplo cuando el cableado horizontal se conecta con cables especiales para debajo de las alfombras. Existen dos tipos:
Subsistema de Cableado Vertical Estándar de Rutas y Espacios de Telecomunicaciones para Edificios Comerciales: Norma ANSI/TIA/EIA 569-A El objetivo de esta norma es brindar una guía estandarizada para el diseño de sistemas de cableado estructurado, la cual incluye detalles acerca de las rutas de cables y espacios para equipos de telecomunicaciones en edificios comerciales. Hace referencia a los subsistemas definidos por la norma ANSI/TIA/EIA 568-B. Los espacios de telecomunicaciones como el cuarto de equipos, los cuartos de telecomunicaciones o el cuarto de entrada de servicios tienen reglas de diseño en común: ü Las puertas (sin considerar el marco) deben abrirse hacia fuera del cuarto, deslizarse hacia un costado o ser removibles. Sus medidas mínimas son 0,91 m. de ancho por 2 metros de alto. ü La energía eléctrica debe ser suministrada por al menos 2 outlets que provengan de circuitos diferentes. Esto es aparte de lasnecesidades eléctricas que se requieran en el cuarto por losequipos que se tengan. ü La iluminación debe tener una intensidad de 500 lx y el switch debe estar localizado cerca de la entrada. ü Estos espacios no deben tener falsos techos. ü Cualquier pasante hecho en las paredes protegidas contra incendios deberán ser sellados para evitar la propagación. ü Cualquier ruta de cableado deberá evitar cualquier clase de interferencia electromagnética.
Infraestructura de Telecomunicaciones para Data Centers: Norma TIA 942 Los servicios de telecomunicaciones son de suma importancia en un edificio, por lo que se les llama sistemas críticos ya que deben proveer servicio interrumpido para las operaciones de la empresa, por ello es que se debe tener sumo cuidado en el lugar donde se albergarán los servidores de distintos servicios. El Centro de Datos de una empresa es un ambiente especialmente diseñado para albergar todos los equipos y elementos necesarios para el procesamiento de información de una organización. Es por esto que deben ser extremadamente confiables y seguros al tiempo que deben ser capaces de adaptarse al crecimiento y la re-configuración. La norma TIA-942 fue hecha para especificar la manera de cómo diseñar la infraestructura de un Data Center cubriendo áreas como distribución del espacio, del cableado y consideraciones del ambiente apropiado. Según el número de clientes que se atienda se tendrán dos tipos de Data Center : ü Data Center Corporativo: brinda comunicación y servicio de datos a una sola compañía o empresa. Será el núcleo para la red de información de la empresa así como para su acceso a Internet y a la telefonía. Los servidores de páginas web, los concentradores de Intranet, equipos de almacenamiento de red y otros, se ubican aquí. ü Centro de hosting: es propiedad de un proveedor que brinda servicios de información y de Internet como, por ejemplo, hosting web o de VPNs (Red Privada virtual). Mientras los dos tipos de centro de datos utilizan la misma clase de equipos e infraestructura de cableado, el centro de datos de hosting necesita una línea de delimitación adicional y seguridad. Por ejemplo, un cliente grande puede instalar o colocar sus propios equipos en el sitio de hospedaje. Estos equipos pueden estar apartados en áreas cerradas con acceso controlado. Richard Yarlaqué
