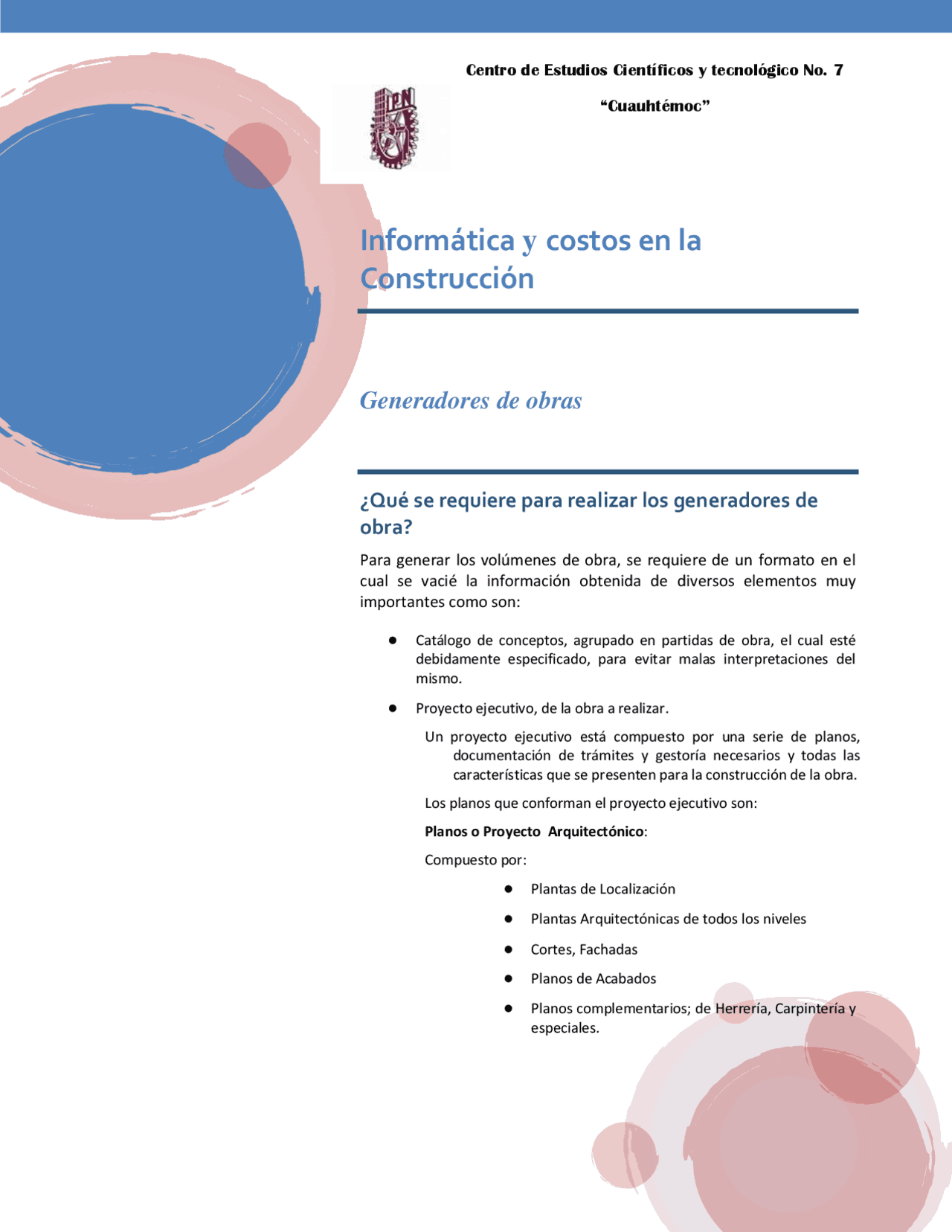

“Cuauhtémoc”
Informática y costos en la
Construcción
Generadores de obras
¿Qué se requiere para realizar los generadores de
obra?
Para generar los volúmenes de obra, se requiere de un formato en el cual se vacié la información obtenida de diversos elementos muy importantes como son: ● Catálogo de conceptos, agrupado en partidas de obra, el cual esté debidamente especificado, para evitar malas interpretaciones del mismo. ● Proyecto ejecutivo, de la obra a realizar. Un proyecto ejecutivo está compuesto por una serie de planos, documentación de trámites y gestoría necesarios y todas las características que se presenten para la construcción de la obra. Los planos que conforman el proyecto ejecutivo son: Planos o Proyecto Arquitectónico : Compuesto por: ● Plantas de Localización ● Plantas Arquitectónicas de todos los niveles ● Cortes, Fachadas ● Planos de Acabados ● Planos complementarios; de Herrería, Carpintería y especiales.
“Cuauhtémoc” Planos Estructurales : Compuesto por: ● Plano de Excavación ● Plano de cimentación ● Plano de armado de losas Plano de detalles estructurales Planos de Instalaciones : Compuesto por: ● Plano instalación Hidrosanitaria ● Plano de Instalación Eléctrica ● Plano de instalación de Gas ● Plano de Instalaciones especiales, como aire acondicionado, telefonía o circuito cerrado de tv. Cada uno de estos planos están compuestos por plantas cortes y fachadas donde se indican los diversos elementos que los componen, como pueden ser: simbología, especificaciones, diagramas, isométricos, así como responsivas de los mismos. Una vez que se tenga esta información, estamos listos para llevar a cabo la cuantificación de obra (Otra forma de llamar a los generadores de obra).
Formatos de Generador de obra
Existen diversos formatos generador de obra, esos formatos los puedes adecuar a las necesidades que se te presenten, por ejemplo si de acuerdo al concepto, no se requiere el llenado de alguna de las columnas, sin problema se deja en blanco o si el dato que contiene una de ellas no es apropiada se puede modificar.
“Cuauhtémoc” Si la unidad es en m2. En estos generadores se llenan 2 columnas, que nos indiquen el área, la cual puede ser: largo y ancho, o largo y alto, es decir estamos obteniendo una superficie.
“Cuauhtémoc” Si la unidad es m3. Se requiere de tres columnas, donde se indique las medidas de acuerdo al plano, del largo ancho y alto. Si la unidad es pza. Nuevamente necesitamos solamente una columna, y si el generador no la tiene, podemos modificar el título de alguna de ellas. Y de esta forma se realizan todos los generadores que componen el catálogo de conceptos.
