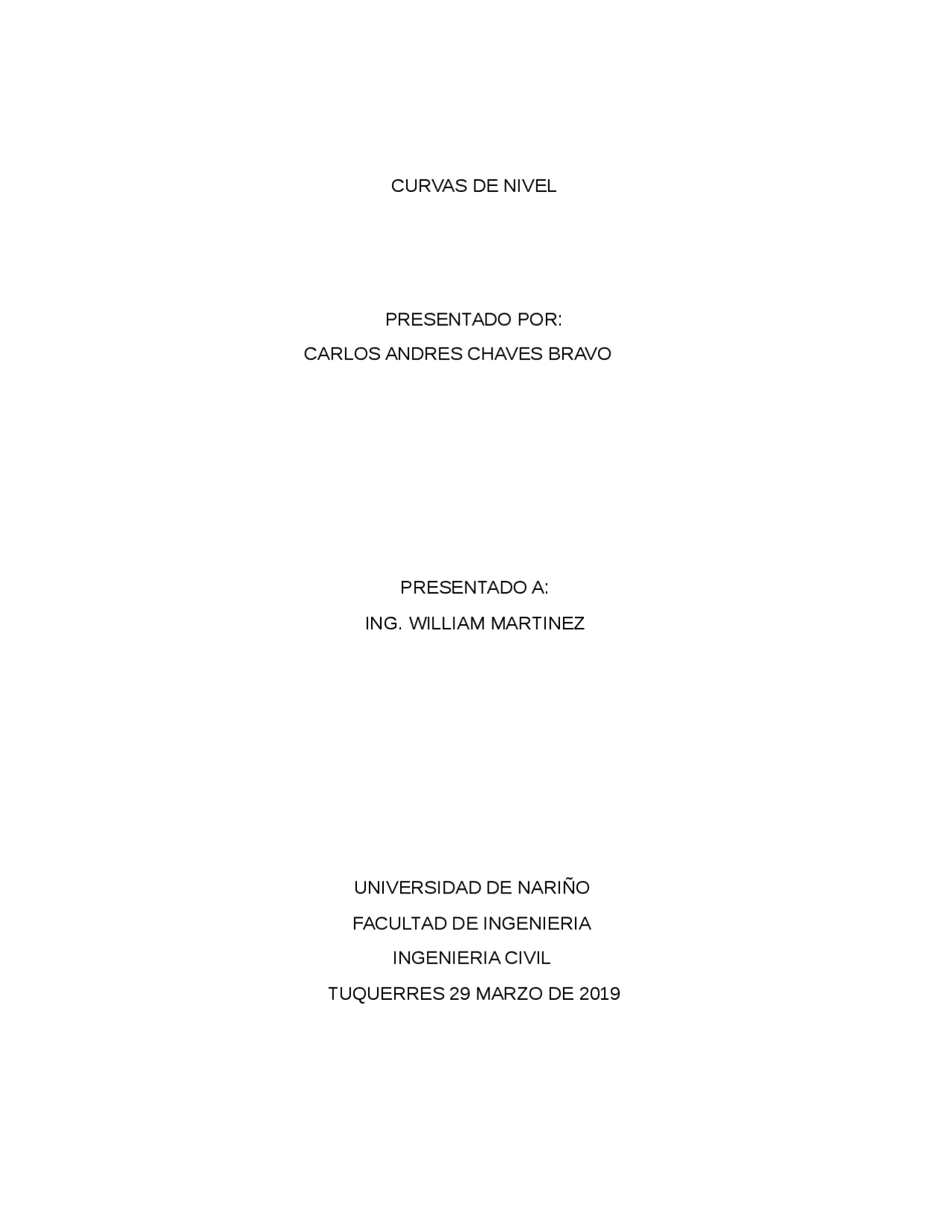

CURVAS DE NIVEL

PRESENTADO POR:

CARLOS ANDRES CHAVES BRAVO

PRESENTADO A:

ING. WILLIAM MARTINEZ

UNIVERSIDAD DE NARIÑO

FACULTAD DE INGENIERIA

INGENIERIA CIVIL

TUQUERRES 29 MARZO DE 2019

TABLA DE CONTENIDO

TABLA DE CONTENIDO

INTRODUCCION……………………………………………………………………

MARCO TEORICO………………………………………………………………….

OBJETIVOS GENERALES………………………………………………………...

OBJETIVOS ESPECIFICOS……………………………………………………….

PROCEDIMIENTO…………………………………………………………………..

CONCLUSIONES…………………………………………………………………..

BIBLIOGRAFIA……………………………………………………………………..

INTRODUCCION

CURVAS DE NIVEL

ESCALA Y SUS TIPOS

LA ESCALA

Escala es la relación que existe entre una dimensión medida sobre el plano y la misma dimensión medida sobre el terreno real.

Es muy importante que las dimensiones en el plano y el terreno se expresen en la misma unidad de longitud al definir la escala (centímetros, pulgadas, metros, etc.).

ESCALA GRANDES

Esta escala representa los objetos con poca o relativa reducción, en cartografía la escala grande comprende las cartas de escala mayores de 1:100,000 hasta 1:20,

ESCALA MEDIANA

Corresponde a las cartas escala mayor de 1:500,000 hasta 1:100,

ESCALA PEQUEÑA

Es aquella que comprende de 1:500,000 a escalas menores, tales como 1:50’000,000 con la que se representa al globo terráqueo y al mapamundi

Como escalas importantes se pueden considerar :

Escala natural o real 1:

Escala industrial de 1:1 a 1:

Escala arquitectónica de 1:50 a 1:1,

Escala topográfica de 1:1,000 a 1:25,

Escala cartográfica de 1:25,000 a 1:2’000,

MARCO TEORICO

CURVAS DE NIVEL

CURVAS DE NIVEL

Se denominan curvas de nivel a las líneas que marcadas sobre el terreno

desarrollan una trayectoria que es horizontal. Por lo tanto podemos definir que una

línea de nivel representa la intersección de una superficie de nivel con el terreno.

En un plano las curvas de nivel se dibujan para representar intervalos de altura

que son equidistantes sobre un plano de referencia.

Esta diferencia de altura entre curvas recibe la denominación de “equidistancia”

De la definición de las curvas podemos citar las siguientes características:

1. Las curvas de nivel no se cruzan entre sí.
2. (^) Deben ser líneas cerradas, aunque esto no suceda dentro de las líneas del dibujo.
3. Cuando se acercan entre si indican un declive más pronunciado y viceversa.

La dirección de máxima pendiente del terreno queda en el ángulo recto con la curva de nivel

PENDIENTE

En topografía, la pendiente es un concepto que permite medir el grado de inclinación del terreno. Es la relación entre el espacio que recorremos verticalmente y el espacio que recorremos horizontalmente cuando subimos una diagonal.

CURVAS DE NIVEL

OBJETIVO GENERAL

• Comprender la importancia que abarca el estudio de curvas de nivel, pendiente y orientación en un plano topográfico; y este a su vez en una construcción civil.

OBJETIVOS ESPECIFICOS

• Darle un buen uso a los conocimientos matemáticos y aplicarlos y aplicarlos a nuestro campo.

CURVAS DE NIVEL

• Calcular correctamente la escala
• Encontrar la pendiente con conocimientos trigonométricos aplicados
• Calcular y obtener cotas, con las cuales podremos hallar holgura
• Orientación correcta de las líneas y saber su respectivo ángulo de orientación

PROCEDIMIENTO

1. Encontramos la escala apropiada para el plano propuesto.

CURVAS DE NIVEL

• Tomamos la línea AD; medimos esta distancia e igual hacemos con la distancia de DY, y de esta manera por medio de operaciones simples como lo es la regla de tres podamos encontrar la cota que se encuentra en la línea AD en el punto Y.

Despues de ver realizado los calculos anteriores encontramos que la linea CD esta a una menor altura que la linea AD; y con la diferencia de sus cotas procedemos a encontrar la algura

CURVAS DE NIVEL

5.Ya para finalizar determinamos la orientación de las líneas

Calculamos la distancia de las líneas trazadas Aa y ab ; estas forman un ángulo recto, lo cual nos permite encontrar el ángulo que nos falta

• Calculamos la distancia de las líneas trazadas Cc y cd; estas forman un ángulo recto, lo cual nos permite encontrar el ángulo que nos falta
• Calculamos la distancia de las líneas trazadas XZ y Ax; estas forman un ángulo recto, lo cual nos permite encontrar el ángulo que nos falta

CURVAS DE NIVEL
